Форд Транзит — это один из самых популярных коммерческих автомобилей в мире, который широко используется для перевозки грузов и пассажиров. Он обладает превосходными характеристиками, но одним из самых важных компонентов его безопасности является тормозная система.
Тормозная система Форд Транзит разработана с использованием самых современных технологий и отвечает самым высоким требованиям безопасности. Она состоит из нескольких основных компонентов, включая тормозные диски, тормозные колодки, гидравлический привод и антиблокировочную систему (ABS).
Тормозные диски и колодки Форд Транзит обеспечивают максимальную эффективность торможения и долгий срок службы. Они изготовлены из высококачественных материалов, что гарантирует надежность и превосходную термическую стабильность даже при интенсивном использовании. Гидравлический привод поддерживает постоянное давление в тормозной системе и обеспечивает точное и плавное действие при нажатии на педаль тормоза.
За счет антиблокировочной системы (ABS), тормозная система Форд Транзит предотвращает блокировку колес во время торможения, что обеспечивает максимальную устойчивость и управляемость автомобиля даже в сложных дорожных условиях. ABS регулирует давление в каждом колесе независимо, что позволяет водителю сохранять полный контроль над автомобилем даже в экстремальных ситуациях.
В целом, тормозная система Форд Транзит обеспечивает высокий уровень безопасности и надежности во всех условиях эксплуатации. Она представляет собой слаженную систему, которая гарантирует кратчайшее тормозное расстояние и точность действия. Благодаря современным технологиям и инженерному мастерству, тормозная система Форд Транзит является одной из лучших на рынке коммерческих автомобилей.
Тормозная система Форд Транзит: основные компоненты
- Тормозной главный цилиндр: это основной элемент тормозной системы, который создает необходимое давление в гидравлической системе для работы сцепления тормозных колодок или барабанных тормозов.
- Тормозные колодки: они закреплены на тормозных дисках или барабанах и применяются к ним при нажатии на педаль тормоза, чтобы их трение замедляло движение автомобиля.
- Тормозные диски и барабаны: это составные части системы, на которые приходится трение тормозных колодок для торможения колес автомобиля.
- Тормозные трубки и шланги: они служат для передачи тормозной жидкости, созданной главным цилиндром, к колодкам или цилиндрам колес.
- Тормозные цилиндры колес: они отвечают за нажатие тормозных колодок на диски или барабаны при действии гидравлической системы.
- Тормозные соединители и фильтры: они обеспечивают правильный расход и проток тормозной жидкости в системе.
Каждый из этих компонентов играет важную роль в работе тормозной системы Форд Транзит. Их надежность и правильная эксплуатация существенно влияют на безопасность и эффективность торможения автомобиля.
Гидравлический тормозной привод
Основные компоненты гидравлического тормозного привода включают в себя главный тормозной цилиндр, рабочие цилиндры, трубопроводы и гидравлическую жидкость.
Главный тормозной цилиндр
Главный тормозной цилиндр представляет собой гидравлический насос, который создает давление в системе. При нажатии на педаль тормоза, главный цилиндр передает это давление в рабочие цилиндры каждого колеса.
Рабочие цилиндры
Рабочие цилиндры установлены на каждом колесе и преобразуют гидравлическое давление, полученное от главного цилиндра, в силу, необходимую для остановки колеса. Колодки тормозов, расположенные внутри рабочих цилиндров, прижимаются к тормозным дискам или колодкам для создания трения и замедления движения.
Трубопроводы соединяют главный цилиндр с рабочими цилиндрами и обеспечивают передачу гидравлической жидкости в системе. Гидравлическая жидкость служит для передачи давления от главного цилиндра к колодкам или тормозным дискам каждого колеса.
Гидравлический тормозной привод в Ford Transit обеспечивает надежное и эффективное торможение, что является важным для безопасной езды на дороге.
Тормозные диски
Задачей тормозных дисков является создание трения с тормозными колодками, что приводит к замедлению и остановке автомобиля. Тормозные диски изготавливаются из прочных материалов, таких как сталь или композитные сплавы, чтобы выдерживать высокие температуры и большие нагрузки.
На Форд Транзит обычно устанавливаются вентилируемые тормозные диски, которые имеют специальные витки или отверстия для более эффективного охлаждения. Это позволяет предотвратить перегрев тормозов при интенсивном использовании автомобиля.
Тормозные диски имеют определенную толщину, которая со временем может уменьшаться из-за износа. Если толщина диска становится меньше допустимого предела, то требуется их замена. Регулярная проверка и замена тормозных дисков необходима для обеспечения безопасности на дороге.
| Передние тормозные диски | Задние тормозные диски |
|---|---|
| Помещаются на передние колеса автомобиля | Устанавливаются на задние колеса автомобиля |
| Часто подвергаются большим нагрузкам и изнашиванию | Менее загружены и изнашиваются медленнее |
| Обычно имеют больший диаметр и толщину | Часто имеют меньший диаметр и толщину |
Важно отметить, что при замене тормозных дисков необходимо выбирать качественные комплектующие, которые соответствуют спецификациям и требованиям Форд Транзит. Некачественные или несоответствующие детали могут негативно сказаться на работе тормозной системы и безопасности автомобиля в целом.
Тормозные диски на Форд Транзит являются важной деталью тормозной системы, обеспечивая эффективное и безопасное торможение автомобиля. Регулярная проверка, обслуживание и замена тормозных дисков помогут сохранить их производительность и обеспечить надежную работу всей тормозной системы.
Тормозные колодки
В системе тормозных колодок применяются специальные материалы, обладающие высокой термостойкостью и износостойкостью. Они могут быть изготовлены из металлического сплава с добавлением тормозных накладок или из органического материала. Выбор материала зависит от конкретных условий эксплуатации автомобиля и предпочтений владельца.
Тормозные колодки устанавливаются на тормозные суппорты, которые при нажатии на педаль тормоза притягивают их к тормозным дискам или барабанам. При этом возникает трение между колодками и дисками, что приводит к замедлению и остановке автомобиля.
Принцип работы тормозных колодок
Тормозные колодки работают по принципу трения. При нажатии на педаль тормоза, гидравлическая система передает давление на тормозные суппорты, прижимая тормозные колодки к тормозным дискам. При этом, благодаря трению между колодками и дисками, возникает сила, которая приводит к замедлению и остановке автомобиля.
Тормозные колодки являются расходным материалом и требуют периодической замены. Их износ можно определить по наличию специальных индикаторов, которые сигнализируют о необходимости замены. Регулярная проверка тормозной системы и своевременная замена изношенных колодок являются важными элементами безопасной эксплуатации автомобиля.
Таблица сравнения различных типов тормозных колодок
| Тип колодок | Преимущества | Недостатки |
|---|---|---|
| Металлические колодки | Высокая термостойкость | Высокий уровень шума |
| Органические колодки | Низкий уровень шума | Более быстрый износ |
Из выбора типа тормозных колодок следует ориентироваться на интенсивность эксплуатации автомобиля, условия дорожного покрытия, а также предпочтения владельца. Правильный выбор позволит обеспечить надежность и безопасность тормозной системы автомобиля Ford Transit.
Тормозные цилиндры
Тормозные цилиндры обычно расположены внутри тормозных дисков или барабанов, и их количество зависит от конструкции тормозной системы автомобиля. В Ford Transit используются как передние, так и задние тормозные цилиндры.
Работа тормозных цилиндров основана на принципе передачи гидравлического давления. Когда водитель нажимает на педаль тормоза, гидравлическая жидкость передается через систему трубок и шлангов к тормозным цилиндрам. Под давлением жидкость сдвигает поршень в цилиндре, который в свою очередь нажимает на тормозные колодки или барабаны, создавая трение и останавливая автомобиль.
Как и любые другие запчасти автомобиля, тормозные цилиндры могут подвергаться износу и повреждениям. В случае необходимости замены или ремонта тормозных цилиндров рекомендуется обратиться к квалифицированным специалистам, чтобы гарантировать безопасность и надежность тормозной системы вашего Ford Transit.
Важно регулярно проверять состояние тормозных цилиндров и при необходимости произвести замену. Признаками неисправности тормозных цилиндров могут быть слабое торможение, неправильное срабатывание тормозной системы или утечка гидравлической жидкости. В случае обнаружения проблем рекомендуется обратиться к авторизованным сервисным партнерам Ford для диагностики и ремонта тормозной системы.
Забота о тормозных цилиндрах является важным аспектом обслуживания автомобиля Ford Transit, поскольку надежность и эффективность тормозной системы непосредственно влияют на безопасность вождения и пассажиров.
Главный тормозной цилиндр
В тормозной системе автомобиля Форд Транзит главный тормозной цилиндр играет важную роль. Он отвечает за передачу гидравлического давления от педали тормоза к тормозным колодкам или суппортам на каждом колесе.
Главный тормозной цилиндр Форд Транзит имеет поршневую конструкцию и состоит из двух камер, каждая из которых соединена с одной из двух тормозных систем (передней и задней). В случае отказа одной из систем, вторая все еще может обеспечить некоторую тормозную функцию.
Во время нажатия на педаль тормоза главный тормозной цилиндр подает давление тормозной жидкости, которая передается по гидравлическим трубкам к тормозным механизмам на колесах. Таким образом, осуществляется сжатие тормозных колодок или суппортов к тормозным дискам или барабанам, что приводит к замедлению или остановке автомобиля.
| Компоненты | Роль |
|---|---|
| Поршни | Передача давления тормозной жидкости |
| Клапаны | Регулировка давления в системе |
| Резервуар с тормозной жидкостью | Обеспечение постоянного запаса жидкости |
| Гидравлические трубки | Передача тормозной жидкости к тормозным механизмам |
Главный тормозной цилиндр важен для надежной работы тормозной системы и безопасности автомобиля. Он должен быть в исправном состоянии и проверяться регулярно на наличие течей или других повреждений. При обнаружении проблем рекомендуется обратиться к специалисту для ремонта или замены цилиндра.

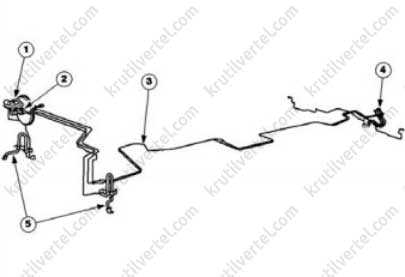

Схема работы тормозной системы Форд Транзит
Главный тормозной цилиндр
Главный тормозной цилиндр является главным устройством, отвечающим за передачу гидравлического давления в тормозные колодки. Он управляет действием тормозов и принимает давление от главного тормозного усилителя. Когда вы нажимаете на педаль тормоза, гидравлический тормозной усилитель передает давление в главный тормозной цилиндр, который затем передает это давление в тормозные колодки.
Тормозные колодки и диски
Тормозные колодки и диски являются частью тормозной системы, которые осуществляют физическое торможение автомобиля. Когда давление передается от главного тормозного цилиндра в тормозные колодки, они нажимаются на поверхность тормозных дисков. Это создает трение, которое замедляет вращение колес и останавливает автомобиль.
За счет трения тормозные колодки и диски нагреваются, поэтому важно регулярно проверять их состояние и заменять изношенные детали.
Функционирование главного тормозного цилиндра
Принцип работы главного тормозного цилиндра основан на использовании гидравлической передачи силы. Внутри цилиндра находится поршень, который преобразует механическое давление на педали тормоза в гидравлическое давление. При нажатии на педаль тормоза, механическая сила передается на поршень, который перемещается внутри цилиндра, сжимая тормозную жидкость.
Тормозная жидкость под давлением передается из главного тормозного цилиндра по гидравлическим трубкам к колесным тормозным механизмам. В колесных тормозных механизмах давление тормозной жидкости преобразуется в силу нажатия тормозных колодок на тормозные диски или барабаны, что приводит к остановке автомобиля.
Различные модели Ford Transit могут иметь некоторые отличия в конструкции главного тормозного цилиндра, но принцип его работы остается неизменным. Правильное функционирование главного тормозного цилиндра является одним из важных аспектов безопасности на дороге, поэтому регулярное обслуживание и проверка состояния этой детали крайне важны.
Регулировка тормозов
Во-первых, перед началом регулировки тормозов необходимо удостовериться, что автомобиль находится на ровной поверхности и оттянут ручной тормоз. Также рекомендуется подложить подкладки под передние колеса, чтобы предотвратить прокат автомобиля в процессе работы. Важно помнить, что регулировка тормозов может потребовать использования специальных инструментов, и, в случае отсутствия необходимых знаний и навыков, лучше обратиться к специалистам.
Регулировка передних тормозов:
- Снимите колеса с передних дисковых тормозов, открутив гайки крепления колес.
- При помощи специального ключа, поворачивайте регулировочный болт настройки колодок, чтобы достичь необходимого зазора между колодками и тормозным диском. Регулировочный болт находится на корпусе суппорта.
- Проверьте работу тормозной системы, сжимая несколько раз тормозной педаль и убедившись, что колодки плотно прилегают к диску, но при этом не задерживают его вращение. При необходимости повторите регулировку.
- После завершения регулировки установите колеса на место и плотно закрепите гайки крепления.
Примечание: Важно следить за состоянием тормозных колодок и дисков, при необходимости заменяя изношенные детали. Регулярное обслуживание и своевременная регулировка тормозов помогут поддерживать высокую эффективность и безопасность работы тормозной системы автомобиля Ford Transit.
Система поддержания тормозного давления
Система поддержания тормозного давления в Форд Транзите отвечает за сохранение постоянного давления в тормозной системе и обеспечение правильной работы тормозов во время движения. Она основана на использовании гидравлической системы и регулятора давления.
Гидравлическая система
Гидравлическая система тормозов состоит из резервуара для тормозной жидкости, мастер-цилиндра, трубок и шлангов, специальных клапанов, тормозных суппортов и тормозных колодок. Она работает на принципе передачи давления тормозной жидкости от мастер-цилиндра к тормозным суппортам или тормозным барабанам каждого колеса.
Регулятор давления
Регулятор давления является частью системы поддержания тормозного давления и предназначен для поддержания постоянного давления в системе. Он регулирует давление тормозной жидкости в зависимости от нагрузки на заднюю ось автомобиля. Если автомобиль полностью загружен, регулятор увеличивает давление в системе, чтобы обеспечить достаточную эффективность торможения.
Система поддержания тормозного давления является важной частью тормозной системы Форд Транзита. Она обеспечивает надежность и безопасность автомобиля, особенно в ситуациях с высокой нагрузкой на заднюю ось. Регулярное обслуживание и проверка системы помогут предотвратить неисправности и обеспечить ее правильное функционирование.
Дозированный клапан
Задача дозированного клапана состоит в том, чтобы обеспечить оптимальное распределение тормозного усилия между передними и задними колесами в различных условиях эксплуатации. Например, при полной загрузке автомобиля дозированный клапан увеличивает давление в задней тормозной системе, чтобы обеспечить достаточное тормозное давление на задние колеса и предотвратить их блокировку.
Для выполнения своей функции дозированный клапан оснащен специальным механизмом или электронной системой, которая реагирует на изменения веса или нагрузки автомобиля. Например, при распределении неравномерной нагрузки на заднюю ось дозированный клапан может автоматически увеличить давление в задней тормозной системе для компенсации этой неравномерности.
Дозированный клапан также играет важную роль в предотвращении блокировки колес при резком торможении. Он регулирует давление в тормозной системе таким образом, чтобы избежать блокировки колес и обеспечить максимальное сцепление шин с дорогой.
Различия в схемах тормозных систем Форд Транзит разных модификаций
Одно из основных отличий в схемах тормозных систем Форд Транзит разных модификаций – это наличие или отсутствие антиблокировочной системы (ABS). ABS является компьютеризированной системой, которая предотвращает блокировку колес при резком торможении и позволяет водителю сохранить контроль над автомобилем.
Некоторые модификации Форд Транзит могут быть оснащены системой ABS, тогда как другие модели могут не иметь эту систему.
Другие различия в схемах тормозных систем включают:
- Тип тормозных дисков или барабанов. В разных модели Форд Транзит могут быть использованы разные типы тормозных дисков или барабанов в зависимости от требований и спецификаций модели.
- Количество и расположение тормозных цилиндров. Некоторые модели Форд Транзит могут иметь один или несколько тормозных цилиндров, которые отвечают за распределение тормозного усилия на колеса. Расположение цилиндров может быть различным в разных моделях.
- Использование тормозных клапанов. Некоторые модели Форд Транзит могут быть оснащены дополнительными тормозными клапанами, которые обеспечивают более точное распределение тормозного усилия на колеса.
Различия в схемах тормозных систем Форд Транзит разных модификаций позволяют производителю адаптировать тормозную систему под нужды каждой модели и обеспечить максимальную эффективность и безопасность торможения.
