Топливная система является одним из ключевых компонентов автомобиля Mitsubishi Lancer 10. Именно от ее эффективности и надежности зависит работоспособность двигателя и, как следствие, весь автомобиль. Поэтому владельцы Лансеров 10 с особым интересом изучают схему и особенности работы этой системы.
Основными компонентами топливной системы Mitsubishi Lancer 10 являются топливный бак, топливный насос, фильтр топлива, инжекторы и система управления. Топливный бак предназначен для хранения и обеспечения подачи топлива к двигателю. Топливный насос отвечает за подачу топлива из бака к инжекторам. Фильтр топлива очищает топливо от загрязнений, предотвращая повреждение инжекторов и других элементов системы. Инжекторы отвечают за подачу топлива в цилиндры двигателя в определенное время и с определенным объемом, обеспечивая правильную работу двигателя. Система управления отвечает за контроль и регулировку работы топливной системы, а также за внедрение инноваций, повышающих эффективность ее работы.
Важно отметить, что топливная система Лансера 10 работает под давлением, что позволяет достичь более эффективного сгорания топлива в цилиндрах двигателя. Благодаря этому достигается более высокая производительность, экономичность и экологичность автомобиля. Также стоит упомянуть, что система управления обеспечивает автоматическую коррекцию работы топливной системы в зависимости от условий эксплуатации автомобиля, что позволяет достичь оптимальной производительности двигателя и снизить расход топлива.
Основные компоненты
Топливная система Лансер 10 состоит из нескольких основных компонентов, которые обеспечивают нормальную работу двигателя и подачу топлива:
Топливный бак
Топливный бак является основным резервуаром для хранения топлива. Он обычно изготавливается из металла и имеет запорную крышку, через которую происходит заправка автомобиля. Топливный бак также оснащен датчиком уровня топлива, который позволяет водителю контролировать количество топлива в баке.
Топливный насос
Топливный насос отвечает за подачу топлива из бака в двигатель. Он может быть механическим или электрическим в зависимости от конструкции двигателя. Топливный насос обеспечивает передачу топлива через топливные линии и фильтр впрыска топлива.
Форсунки
Форсунки являются основными элементами системы впрыска топлива. Они расположены на впускных коллекторах и отвечают за распыление топлива в цилиндры двигателя. Количество форсунок зависит от количества цилиндров двигателя.
Регулятор давления топлива
Регулятор давления топлива контролирует давление в системе и регулирует его в соответствии с требованиями двигателя. Он обычно устанавливается на топливном рельсе и позволяет поддерживать оптимальное давление во время работы двигателя.
Топливный фильтр
Топливный фильтр предназначен для очистки топлива от примесей, грязи и других загрязнений. Он устанавливается перед топливным насосом и защищает его от повреждений. Регулярная замена топливного фильтра позволяет поддерживать нормальную работу системы и продлевает срок службы топливного насоса и форсунок.
Работа системы
Основные компоненты системы
Топливная система Лансер 10 состоит из следующих основных компонентов:
| 1 | Топливный бак | Содержит топливо, которое поступает в систему. |
| 2 | Топливный насос | Отвечает за подачу топлива из бака в систему. |
| 3 | Топливный фильтр | Очищает топливо от загрязнений перед его поступлением в двигатель. |
| 4 | Форсунки | Отвечают за распыление топлива в цилиндрах двигателя для обеспечения горения. |
Принцип работы системы
Работа топливной системы Лансер 10 основывается на следующем принципе:
Топливо из бака поступает в топливный насос, который подает его в топливный фильтр. Далее, чистое топливо поступает в форсунки, где происходит его распыление. Распыленное топливо поступает в цилиндры двигателя, где смешивается с воздухом и сжигается.
Для обеспечения эффективной работы системы, важно регулярно проверять и поддерживать ее компоненты в исправном состоянии, а также использовать качественное топливо.
Схема топливной системы
Основные компоненты топливной системы:
- Топливный бак — хранит топливо, обычно располагается в задней части автомобиля;
- Топливный насос — откачивает топливо из бака и подает его к двигателю;
- Топливный фильтр — очищает топливо от частиц и загрязнений;
- Топливные линии — трубки, по которым топливо передвигается от бака к двигателю;
- Форсунки — распыляют топливо в цилиндры двигателя для смешивания с воздухом;
- Дроссельная заслонка — регулирует пропускание топлива в двигатель;
- Датчики — контролируют количество и качество топлива в системе.
Подача топлива осуществляется по принципу низкого давления. Топливо двигается из бака в топливный насос, затем проходит через фильтр и по трубкам попадает в форсунки. Количество топлива подается в зависимости от оборотов двигателя и нагрузки.
Особенностью топливной системы Лансер 10 является использование электронного управления. Это позволяет точно регулировать подачу топлива, улучшать экономичность и мощность двигателя, а также снижать выбросы вредных веществ в атмосферу.
Регулярное техническое обслуживание топливной системы Лансер 10 позволит продлить срок ее эксплуатации и поддерживать нормальный уровень работы двигателя.

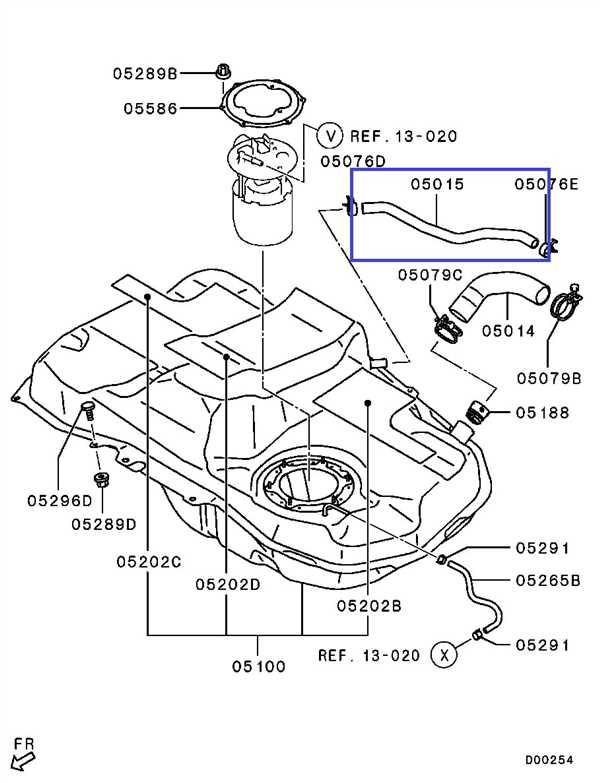

Топливный бак
Топливный бак выполнен из прочного материала, который не подвержен коррозии и устойчив к воздействию химических веществ. Обычно он имеет форму цилиндра или прямоугольника и располагается под днищем автомобиля.
Особенности конструкции топливного бака:
- Топливный бак оборудован специальным уровнемером, который позволяет отслеживать уровень топлива в баке и определять оставшийся запас топлива.
- Наличие системы обработки паров топлива, предупреждающей выбросы вредных веществ в атмосферу.
- Топливный бак оснащен системой слива топлива, которая позволяет безопасно освобождать его или заменять.
- Внутри топливного бака находится фильтр, который очищает топливо от примесей и загрязнений.
Правильное функционирование топливного бака является важным аспектом обеспечения надежной работы всей топливной системы автомобиля Лансер 10. Регулярная проверка на протечки и герметичность, а также своевременная замена и обслуживание топливного бака помогут предотвратить возможные проблемы и обеспечить безопасность во время эксплуатации автомобиля.

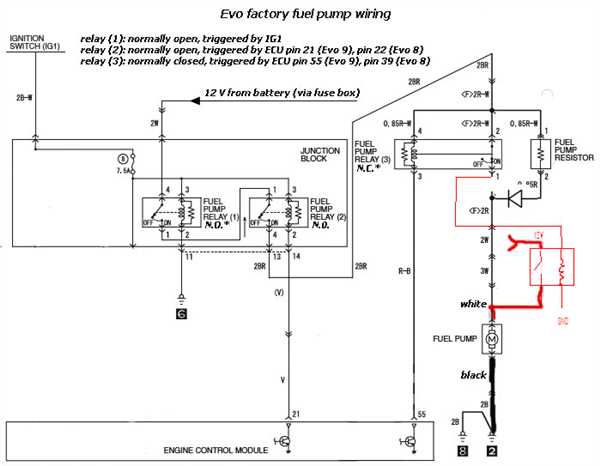

Топливный насос
Основная функция топливного насоса — обеспечение необходимого давления топлива в системе подачи. Для этого он использует электрический привод, который создает поддерживаемое постоянное давление в трубках и форсунках.
Особенности топливного насоса:
- Встроенный датчик уровня топлива, который передает информацию на приборную панель для отображения актуального запаса топлива.
- Фильтры для обеспечения чистоты топлива и защиты от попадания грязи и посторонних частиц в систему.
- Регулятор давления, который контролирует давление подачи топлива в зависимости от требований двигателя.
- Механизм предотвращения обратного потока топлива для предотвращения его утечки.
Важно отметить, что неправильная работа топливного насоса может вызвать сбои или полное отказ топливной системы, что может привести к остановке двигателя и потере управления автомобилем. Поэтому регулярная проверка и обслуживание этой составляющей топливной системы является необходимым.
Топливные форсунки
Основная задача топливных форсунок — создание равномерного и точного распыла топлива в цилиндрах двигателя. Это позволяет обеспечить полное сгорание топлива, повышение мощности двигателя, экономию топлива и снижение выбросов вредных веществ в выхлопных газах.
Топливные форсунки в системе Лансер 10 обычно работают под высоким давлением, что обеспечивается системой топливного насоса. Они снабжены электромагнитными клапанами, которые управляют процессом подачи топлива. При получении сигнала от электронного блока управления двигателем, клапан открывается, позволяя топливу пройти через форсунку и попасть в цилиндры двигателя.
Топливные форсунки также имеют фильтры, которые предотвращают попадание механических примесей и загрязнений в систему впрыска топлива. Это помогает предотвратить повреждение форсунок и сохранить их работоспособность.
При эксплуатации автомобиля Лансер 10 рекомендуется регулярно проверять состояние и исправность топливных форсунок. Признаками возможных проблем с форсунками могут быть повышенный расход топлива, потеря мощности двигателя, неравномерная работа двигателя или появление черного дыма из выхлопной трубы. В случае обнаружения проблем, необходимо обратиться к квалифицированному специалисту для диагностики и ремонта системы впрыска топлива.
Дроссельная заслонка
Основная функция дроссельной заслонки заключается в управлении потоком воздуха. Если заслонка полностью открыта, в двигатель поступает максимальное количество воздуха, что позволяет повысить скорость автомобиля. Если заслонка закрыта, количество воздуха уменьшается, что замедляет движение.
Устройство и принцип работы
Дроссельная заслонка состоит из поворотного заслоночного диска и связанной с ним оси. Поворот диска осуществляется при помощи педали акселератора. На поверхности диска могут быть установлены ребра или приподнятые своды, чтобы создать вихревой эффект и улучшить образование топливно-воздушной смеси.
Кроме того, на дроссельной заслонке установлен датчик положения, который передает информацию о степени открытия заслонки электронному блоку управления двигателем. Благодаря этому блок может корректировать процесс смесеобразования и поддерживать необходимую подачу топлива.
Особенности дроссельной заслонки Лансер 10
В автомобилях Митсубиси Лансер 10 применяется электронно-приводная дроссельная заслонка. При управлении заслонкой используется электроника, что позволяет более точно регулировать подачу воздуха и топлива, а также повышает экономичность двигателя.
Дроссельная заслонка Лансер 10 может быть включена в различные системы контроля двигателя, такие как система стабилизации, система антиблокировки тормозов и другие системы активной безопасности. Это позволяет автомобилю более точно реагировать на дорожные условия и обеспечивает увеличенную безопасность и комфорт при движении.
Важно регулярно проводить обслуживание дроссельной заслонки, чтобы избежать ее загрязнения и сбоев в работе. При возникновении проблем рекомендуется обратиться к специалистам для диагностики и ремонта данного узла топливной системы.
Регулятор давления топлива
В топливной системе Лансер 10 регулятор давления топлива располагается на топливном рельсе. Он осуществляет контроль и регулировку давления топлива, поступающего в форсунки. Регулятор состоит из корпуса, пружины, мембраны и клапана.
Принцип работы регулятора давления топлива:
При работе автомобиля топливо подается в систему через топливный насос. Давление топлива в системе увеличивается, и регулятор давления топлива контролирует его уровень. При превышении заданного значения регулятор открывает клапан и выпускает избыток топлива обратно в топливный бак. Таким образом, давление топлива остается на необходимом уровне.
Когда мощность двигателя требует больше топлива, регулятор давления топлива мгновенно регулирует давление и обеспечивает его достаточное количество. Регулировщик работает практически бесшумно, и его работу можно отследить только при помощи специального оборудования.
Особенности работы регулятора давления топлива:
Регулятор давления топлива является довольно надежным элементом топливной системы. Он должен выполнять свои функции в течение длительного времени без сбоев и поломок. Однако, иногда регулятор может выйти из строя или испытывать проблемы, что приводит к нестабильности работы двигателя и ухудшению его показателей.
Следует отметить, что регулятор давления топлива является техническим узлом и для его проверки и ремонта необходимо обратиться к профессионалам или авторизованному сервисному центру Мицубиси.
| Параметр | Значение |
|---|---|
| Максимальное давление топлива | 3.0 бар |
| Минимальное давление топлива | 2.8 бар |
| Рабочее давление топлива | 2.9 бар |
Фильтр топлива
Принцип работы
Фильтр топлива улавливает механические загрязнения, попадающие в топливо. Это могут быть мелкие частицы, пыль, ржавчина и другие посторонние элементы. Фильтр состоит из специального элемента, который фильтрует топливо и задерживает загрязнения. Чистое топливо проходит дальше по топливной системе, а загрязнения остаются на фильтре.
Фильтр топлива имеет встроенный сепаратор воды, который улавливает влагу и осаждает ее на дне фильтра. Это важно, так как неконтролируемая влага в топливе может вызвать повреждения топливной системы и неполадки двигателя.
Регулярная замена
Регулярная замена фильтра топлива – важное условие для нормальной работы топливной системы и продления срока службы двигателя. Рекомендуется менять фильтр каждые 10 000 километров пробега или каждый год, в зависимости от того, что наступит раньше. Необходимо заменять фильтр только на специализированной станции или у дилера Mitsubishi, чтобы гарантировать качество работы и избежать повреждения топливной системы.
Итак, фильтр топлива – это важная составляющая топливной системы автомобиля Mitsubishi Lancer 10. Его регулярная замена позволяет обеспечить чистоту топлива и защитить двигатель от повреждений и неполадок.
