Бензонасос является важной частью топливной системы автомобиля, в том числе и на ВАЗ 2115. Он отвечает за поступление топлива из бака в двигатель и обеспечивает его постоянный поток при необходимости. Рассмотрим подробнее схему и принцип работы бензонасоса на ВАЗ 2115.
Схема бензонасоса на ВАЗ 2115 довольно проста, но надеждна. Она состоит из электрического насоса, фильтра топлива и регулятора давления. Передвигаясь по топливопроводам, бензин попадает в насос из бака, фильтруется и затем подается на входной клапан регулятора давления. Здесь топливо регулируется и распределяется к соответствующим форсункам двигателя.
Принцип работы бензонасоса на ВАЗ 2115 заключается в создании необходимого давления в топливной системе автомобиля. Когда водитель заводит двигатель, электрический насос начинает работать вместе с вращающимся коленчатым валом, закачивая топливо из бака в систему. Насос довольно эффективен и способен обеспечить поступление топлива с достаточным давлением, которое можно отрегулировать при помощи регулятора давления.
Таким образом, бензонасос на ВАЗ 2115 играет ключевую роль в обеспечении непрерывной подачи топлива в двигатель. Благодаря его надежной работе автомобиль получает необходимое количество топлива для правильной работы и настройки двигателя, что в свою очередь влияет на эффективность, мощность и экономичность автомобиля.
Как работает бензонасос на ВАЗ 2115
Схема бензонасоса на ВАЗ 2115 состоит из нескольких основных элементов:
- Электрического мотора. Он отвечает за привод ротора насоса. ВАЗ 2115 использует электронный мотор с постоянными магнитами, который позволяет обеспечить более высокую производительность и надежность работы.
- Топливного насоса. Он подключается к баку с топливом и через специальные шланги подает его в систему впрыска двигателя. Насос обеспечивает необходимое давление топлива, чтобы система могла правильно распылить топливо и подать его в цилиндры.
- Регулятора давления. Он отвечает за поддержание необходимого давления в системе впрыска. Регулятор давления контролирует работу насоса и при необходимости снижает или увеличивает его работу для обеспечения оптимального давления топлива.
Принцип действия бензонасоса на ВАЗ 2115 основывается на управлении электрическим мотором. Когда мотор запускается, он начинает крутить ротор насоса, который, в свою очередь, начинает всасывать топливо из бака через специальный фильтр.
В процессе работы бензонасоса насосится определенное количество топлива, которое затем подается в систему впрыска через соответствующие шланги. Регулятор давления осуществляет контроль над давлением топлива, что позволяет системе впрыска корректно распылить топливо в цилиндры двигателя.
Важно отметить, что работа бензонасоса зависит от правильной работы электрической системы автомобиля. Если возникают проблемы с электрическим подключением или электрическим мотором, это может привести к неполадкам в работе бензонасоса и, как следствие, проблемам с подачей топлива в двигатель ВАЗ 2115.
Таким образом, бензонасос — важная деталь, обеспечивающая нормальную работу системы впрыска топлива на ВАЗ 2115. Он осуществляет подачу топлива из бака в систему впрыска с необходимым давлением, что обеспечивает правильную работу двигателя.
Схема подачи топлива
Система подачи топлива на ВАЗ 2115 осуществляется с помощью бензонасоса и топливного фильтра. Схема подачи топлива имеет следующий принцип действия:
1. Бензобак и топливный насос
В бензобаке установлен топливный насос, который откачивает топливо из бака и передает его дальше по топливной системе.
2. Регулятор давления топлива
Топливо, поступающее из бензонасоса, проходит через регулятор давления топлива. Регулятор поддерживает определенное давление в топливной системе и регулирует его при необходимости.
3. Топливный фильтр
Далее топливо проходит через топливный фильтр. Фильтр задерживает механические примеси и загрязнения, которые могут попасть в систему подачи топлива.
4. Топливные инжекторы
Чистое топливо, прошедшее через фильтр, поступает к топливным инжекторам. Инжекторы отвечают за распыление топлива и подачу его в цилиндры двигателя по определенному расписанию.
5. Двигатель и сгорание топлива
Топливо, поступающее в цилиндры двигателя, смешивается с воздухом и затем подвергается сгоранию. Энергия, выделяющаяся при сгорании топлива, преобразуется в механическую энергию, обеспечивающую работу двигателя.
| Номер | Наименование |
|---|---|
| 1 | Бензобак |
| 2 | Топливный насос |
| 3 | Регулятор давления топлива |
| 4 | Топливный фильтр |
| 5 | Топливные инжекторы |
| 6 | Двигатель |
Принцип работы электрического насоса
Принцип работы электрического насоса состоит в следующем:
- Электрический насос устанавливается в топливном баке автомобиля и погружается в топливо.
- При подаче питания насос начинает вращаться. Он оснащен электродвигателем, который приводит в действие сам насос.
- Сила вращения насоса создает разрежение внутри системы, что приводит к подаче топлива по трубкам к двигателю автомобиля.
- Топливо проходит через фильтр, который удаляет из него механические примеси и предохраняет систему питания от повреждений.
- Далее топливо поступает в инжекторы или карбюратор, где смешивается с воздухом и подается в цилиндры двигателя для сгорания.
- Когда двигатель работает, насос автоматически поддерживает определенное давление топлива в системе, необходимое для нормальной работы двигателя.
Используя электрические сигналы с датчиков давления топлива и положения дроссельной заслонки, система управления двигателем регулирует работу насоса так, чтобы обеспечить оптимальное соотношение топлива и воздуха.
Таким образом, электрический насос является надежным и эффективным устройством, обеспечивающим постоянную подачу топлива в двигатель автомобиля для его нормальной работы.
Основные элементы бензонасоса
Бензонасос на ВАЗ 2115 состоит из нескольких основных элементов, которые обеспечивают его правильное функционирование. Вот некоторые из них:
1. Электрическая муфта: Этот элемент отвечает за поворот насоса при включении зажигания. Он активируется при подаче питания и обеспечивает сцепление насоса с приводом. Электрическая муфта предотвращает лишнее нагревание насоса и снижает его износ.
2. Роторный насос: Это основной элемент бензонасоса, который отвечает за подачу топлива из бака к двигателю. Он имеет специальный ротор с лопатками, который вращается и создает давление в системе. Роторный насос обеспечивает непрерывную подачу топлива при любой скорости двигателя.
3. Фильтр топлива: Для обеспечения более чистой подачи топлива в двигатель, бензонасос оборудован фильтром. Он улавливает механические загрязнения и осажденные частицы в топливе. Фильтр топлива предотвращает попадание грязи и песка в систему питания, что может негативно повлиять на работу двигателя.
4. Регулятор давления: Этот элемент контролирует давление топлива, поступающего в систему питания. Регулятор давления поддерживает оптимальное значение давления, необходимое для нормальной работы двигателя. Он также предотвращает перенасыщение смеси топлива и воздуха, что может привести к проблемам с запуском или работой двигателя.
5. Реле и предохранители: Для безопасной работы бензонасоса, в системе установлены реле и предохранители. Реле контролирует подачу питания насосу по команде от электрической муфты при включении зажигания. Предохранители, в свою очередь, защищают насос от перегрузки и короткого замыкания.
Знание основных элементов бензонасоса поможет понять принцип его работы и возможные проблемы, которые могут возникнуть. Регулярная проверка и обслуживание этих элементов помогут поддерживать бензонасос в хорошем состоянии и обеспечат надежную подачу топлива к двигателю.
Топливный фильтр и его роль
В процессе работы двигателя топливо подается из бензобака и проходит через топливный фильтр, где происходит фильтрация. Фильтр улавливает механические частицы, такие как песок, ржавчину, металлические опилки и другие загрязнения, которые могут находиться в топливе.
Топливный фильтр на ВАЗ 2115 устроен в виде корпуса с двумя отверстиями для подключения топливных шлангов. Один шланг подается от бензобака, а другой идет к двигателю. Корпус фильтра обычно выполнен из металла или пластика и имеет съемную крышку для доступа к фильтру.
Основной элемент топливного фильтра — фильтрующий элемент, который представляет собой специальный материал, способный задерживать мелкие частицы. Фильтрующий элемент имеет большую площадь поверхности, что обеспечивает эффективную фильтрацию и долгий срок службы.
Регулярная замена топливного фильтра является необходимой процедурой для поддержания эффективности работы топливной системы. При нарушении работы фильтра или его засорении, может возникнуть ряд проблем, например, снижение мощности двигателя, пропускные способности или даже поломка инжектора. Поэтому рекомендуется придерживаться интервалов замены, указанных в руководстве по эксплуатации автомобиля.
Таким образом, топливный фильтр играет важную роль в работе топливной системы ВАЗ 2115. Он защищает двигатель от попадания загрязнений, обеспечивает надежную работу и увеличивает срок службы всей системы питания.
Регулятор давления топлива
Регулятор давления топлива обычно устанавливается на корпусе бензонасоса или в непосредственной близости от него. Он состоит из регулирующего клапана, пружины и мембраны, а также отверстия для отвода излишков топлива.
Когда двигатель запущен и работает, на насос поступает электрический сигнал от системы управления двигателем. Это приводит к включению бензонасоса, который начинает подавать топливо из бака в топливные рампу и инжекторы.
При этом регулятор давления топлива контролирует давление в системе. Когда давление превышает заданное значение, регулирующий клапан открывается и позволяет излишкам топлива вернуться обратно в бак через специальное отверстие.
Если давление допустимой максимальной величины не достигнуто, регулятор давления топлива закрывается, предотвращая обратный поток и обеспечивая нужное давление в системе.
Таким образом, регулятор давления топлива играет важную роль в обеспечении оптимального режима работы двигателя. Он позволяет установить давление, требуемое для работы инжекторов, и контролирует его поддержание на нужном уровне.

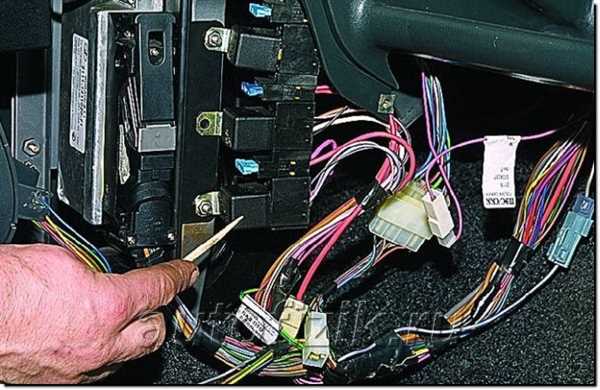

Роль реле в работе бензонасоса
Внешне реле представляет собой маленький бокс с несколькими контактами. Оно подключается к электрической цепи, которая питает бензонасос. Реле находится на расстоянии от бензонасоса и функционирует как управляющее устройство.
Реле бензонасоса имеет два основных состояния: включено и выключено. Включенное состояние означает, что цепь закрыта и электрический ток свободно проходит через реле к бензонасосу. В этом случае насос начинает работать и подаёт топливо в двигатель. Выключенное состояние реле, наоборот, открывает цепь и прекращает подачу электроэнергии к бензонасосу, что останавливает его работу.
Контроль состояния реле и последующие команды к нему поступают от основной системы электронного управления автомобилем. Такая система может включать различные датчики, которые контролируют давление топлива, температуру двигателя и прочие параметры. На основе этих данных система электронного управления определяет необходимость включения или выключения реле бензонасоса.
Роль реле в работе бензонасоса заключается в обеспечении правильной и безопасной работы насоса. Оно позволяет автоматически включать насос только в тех случаях, когда это действительно необходимо. Это позволяет снизить энергопотребление и избегать возможных проблем, связанных с постоянной работой насоса.
| Преимущества использования реле в работе бензонасоса: |
|---|
| 1. Экономия энергии за счет автоматического включения и выключения бензонасоса. |
| 2. Повышение безопасности работы системы, так как неавторизованное подключение к бензонасосу становится сложнее. |
| 3. Увеличение срока службы самого бензонасоса. |
| 4. Минимизация вероятности поломок и сбоев в работе бензонасоса. |
Возможные поломки и их причины
При эксплуатации бензонасоса ВАЗ 2115 могут возникать различные поломки, которые могут привести к неполноценной работе системы питания автомобиля. Рассмотрим некоторые из них:
1. Перегрев бензонасоса
Одной из частых причин поломки бензонасоса является его перегрев. Это может происходить из-за недостаточного масляного смазывания или нарушения теплоотвода. Перегрев приводит к преждевременному износу деталей и может привести к поломке насоса.
2. Нарушение электрической цепи
Еще одной причиной поломки бензонасоса является нарушение электрической цепи, в которой он работает. Это может быть вызвано обрывом проводов, коррозией контактов или неисправностью реле. В таком случае насос может прекратить работу или работать неправильно.
3. Засорение фильтров
Если бензонасос не работает на полную мощность или вообще не работает, причиной может быть засорение фильтров. При использовании низкокачественного бензина или из-за загрязнения топливной системы, фильтры могут забиться, что приводит к снижению производительности насоса.
4. Износ или поломка мембраны
Мембрана в бензонасосе отвечает за подачу топлива. Износ или поломка мембраны может привести к неправильному функционированию насоса и снижению его производительности.
5. Неправильная установка или регулировка
Еще одной потенциальной причиной поломки бензонасоса является неправильная установка или регулировка его компонентов. Неправильно собранный насос может не функционировать должным образом, поэтому при установке необходимо придерживаться рекомендаций производителя и проверять правильность установки.
В случае возникновения любой из перечисленных поломок необходимо обратиться к квалифицированному мастеру для диагностики и ремонта бензонасоса на ВАЗ 2115. Своевременное обслуживание и замена деталей поможет предотвратить поломку и обеспечить надежную работу системы питания автомобиля.
Диагностика и определение неисправностей
В случае, если автомобиль стал плохо заводиться или глохнет при работе на холостом ходу, следует проверить работу бензонасоса на предмет возможных неисправностей.
Шаг 1: Проверка электрической цепи
Первым делом следует проверить работу электрической цепи, которая обеспечивает питание бензонасоса. Для этого можно использовать тестер или мультиметр.
Необходимо убедиться, что насос получает достаточное питание, иначе он может не функционировать правильно.

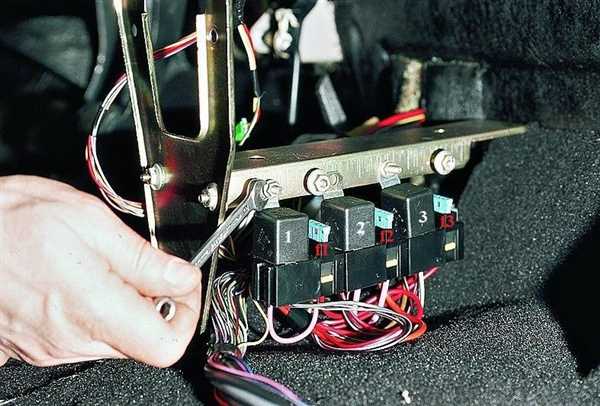

Шаг 2: Проверка реле и предохранителей
Следующим шагом является проверка состояния реле и предохранителей, отвечающих за работу бензонасоса.
Реле и предохранители могут выйти из строя из-за перегрева или короткого замыкания, их необходимо проверить и, при необходимости, заменить.
Шаг 3: Визуальный осмотр
Далее следует провести визуальный осмотр бензонасоса и его компонентов на предмет возможных повреждений.
При обнаружении коррозии, утечек или других дефектов следует заменить соответствующие детали, чтобы обеспечить надежную работу системы.
Также важно обратить внимание на состояние топливного фильтра и проверить его на засоры. Засоренный фильтр может препятствовать нормальной работе системы подачи топлива.
При проведении диагностики и определении неисправностей бензонасоса на ВАЗ 2115 рекомендуется обратиться к специалисту, который сможет провести комплексный анализ работы системы и предложить оптимальное решение проблемы.
Техническое обслуживание бензонасоса
Для нормальной работы и продолжительного срока службы бензонасоса на ВАЗ 2115 необходимо проводить регулярное техническое обслуживание. Важно помнить, что некачественное или ненадлежащее обслуживание может привести к поломке бензонасоса и проблемам с топливной системой автомобиля.
Рекомендации по техническому обслуживанию:
- Периодически проверяйте воздушный фильтр бензонасоса на предмет загрязнения и заменяйте его при необходимости. Засоренный фильтр может привести к неправильной работе бензонасоса, а следовательно, к проблемам с подачей топлива.
- Проверяйте состояние и зазоры контактных групп. В случае неисправности замените их, чтобы обеспечить нормальную работу электрической части бензонасоса.
- Регулярно проверяйте топливные шланги и соединительные места на предмет утечек или повреждений. В случае обнаружения проблем замените поврежденные детали.
- Также следите за состоянием реле и предохранителей, которые отвечают за подачу питания на бензонасос. При необходимости замените их.
- Проверяйте напряжение на коллекторе реле, чтобы исключить возможные проблемы с электрической частью бензонасоса.
- Если вы замечаете проблемы с подачей топлива, рассмотрите возможность промывки бензонасоса. Для этого нужно снять его с автомобиля и промыть внутренние детали специальным растворителем. Затем проведите тестирование бензонасоса, чтобы убедиться в его правильной работе.
Выполняя эти рекомендации по обслуживанию, можно существенно продлить срок службы и обеспечить надежную работу бензонасоса на ВАЗ 2115.
Установка и снятие бензонасоса
Для установки или снятия бензонасоса на ВАЗ 2115 необходимо выполнить следующие шаги:
- Отключите проводку аккумулятора, сняв клеммы с бортового аккумулятора.
- Поместите автомобиль на подъемник или используйте домкрат для поднятия передней части автомобиля и обеспечьте его надежную фиксацию.
- Очистите и смажьте соединения топливных шлангов с помощью графитовой смазки или вазелина.
- Отсоедините топливные шланги от бензонасоса, при этом будьте осторожны, чтобы не повредить соединения.
- Отверните крепежные болты, которыми бензонасос крепится к кузову автомобиля.
- Аккуратно извлеките бензонасос и сместите его в сторону для доступа к проводке и шлангам.
- При установке нового бензонасоса или при монтаже снятого ранее на место следует убедиться, что соединения топливных шлангов надежно закреплены и герметичны.
- Установите бензонасос на кузов автомобиля и затяните крепежные болты согласно рекомендациям производителя.
- Подсоедините топливные шланги обратно к бензонасосу.
- Убедитесь, что проводка для бензонасоса надежно и без повреждений подключена.
- Поднимите автомобиль и снимите с подъемника или уберите домкрат.
- Подключите клеммы аккумулятора обратно.
После завершения всех указанных выше шагов установка или снятие бензонасоса на ВАЗ 2115 будет выполнена корректно, при условии соблюдения правил безопасности и рекомендаций производителя.
Взаимозаменяемость бензонасосов на ВАЗ 2115
Однако не всегда у владельцев автомобилей есть возможность приобрести оригинальный бензонасос, произведенный на заводе-изготовителе. В таких случаях на помощь приходит взаимозаменяемость бензонасосов.
ВАЗ 2115 имеет несколько модификаций бензонасосов, которые могут быть взаимозаменяемы между собой. Каждый из них имеет определенные технические характеристики и параметры. Важно учесть, что не все бензонасосы подходят на каждую модификацию автомобиля ВАЗ 2115.
Оригинальный бензонасос
Оригинальный бензонасос, произведенный на заводе-изготовителе, является наиболее надежным и совместимым вариантом для ВАЗ 2115. Этот тип бензонасоса обеспечивает оптимальное качество и стабильность работы системы подачи топлива.
Аналоговые бензонасосы
На рынке существуют аналоговые бензонасосы, которые производятся другими производителями автозапчастей. Они имеют схожие технические характеристики и аналогичные размеры. Некоторые из них могут быть совместимы с ВАЗ 2115 и выполнять свои функции без серьезных отклонений.
Однако перед приобретением аналогового бензонасоса следует уточнить его совместимость с конкретной моделью автомобиля ВАЗ 2115. Это можно сделать с помощью каталога запчастей или консультацией у специалиста.
Рекомендации по выбору и покупке нового бензонасоса
При выборе и покупке нового бензонасоса для ВАЗ 2115 следует учитывать несколько важных факторов. Эти рекомендации помогут вам выбрать надежный и качественный узел для вашего автомобиля:
- Обратите внимание на производителя. Лучше всего выбирать бензонасосы, произведенные известными и проверенными компаниями.
- Узнайте о рейтинге и отзывах о продукции. Поисследуйте мнения других автовладельцев и определитесь с выбором.
- Учитывайте тип вашего двигателя. Некоторые бензонасосы предназначены для определенных моделей двигателей, поэтому важно подобрать совместимый вариант.
- Обратите внимание на стоимость и гарантию. Важно учесть ваши финансовые возможности и узнать, какую гарантию предоставляет производитель.
- Посмотрите наличие дополнительных функций. Некоторые бензонасосы могут иметь дополнительные опции, такие как регулировка скорости подачи топлива или встроенный фильтр.
Выбирая бензонасос, руководствуйтесь качеством и надежностью. Помните, что бензонасос является важным элементом автомобиля, который обеспечивает нормальную подачу топлива в двигатель. Поэтому стоит выбирать устройство, которое будет служить вам долго и надежно. Следуя нашим рекомендациям, вы сможете сделать правильный выбор и приобрести подходящий бензонасос для вашего ВАЗ 2115.
