Светодиодные головные блоки модели рестайлингового третьего поколения Outlander требуют внимательного подхода при подсоединении. В отличие от предыдущих версий, здесь применяется модифицированная электросхема, учитывающая особенности адаптивного освещения и автоматической регулировки луча. Не все автолюбители знакомы с тонкостями этой процедуры, что может привести к некорректной работе узлов или преждевременному выходу из строя компонентов.
Питание ламп организовано через отдельный блок управления, связанный с CAN-шиной. При замене узлов важно учитывать совместимость модификаций – универсальный подход не всегда эффективен. Некоторые версии оснащаются биксеноновыми проекторами, где кроме силового подключения необходима калибровка положения светового пятна. Процесс требует использования диагностического оборудования и соблюдения последовательности шагов.
Электрические цепи питают не только основное освещение, но и дневные LED-датчики, функцию поворотников, а также систему коррекции. Отсутствие синхронизации между сигналами может вызвать ошибки в бортовой системе, блокировку работы одного из контуров или постоянное включение индикаторов на панели приборов. Владельцам стоит обращать внимание на маркировку разъёмов и соответствие параметров заменяемых изделий оригинальным узлам.
При самостоятельной замене осветительных приборов не рекомендуется игнорировать инструкции по заземлению и защите от перепадов напряжения. Повышенная чувствительность современных элементов к скачкам тока делает обязательным использование стабилизаторов и предохранителей, соответствующих техническому регламенту производителя. Нередко проблему можно решить простым переподключением, если соблюдены все параметры совместимости.

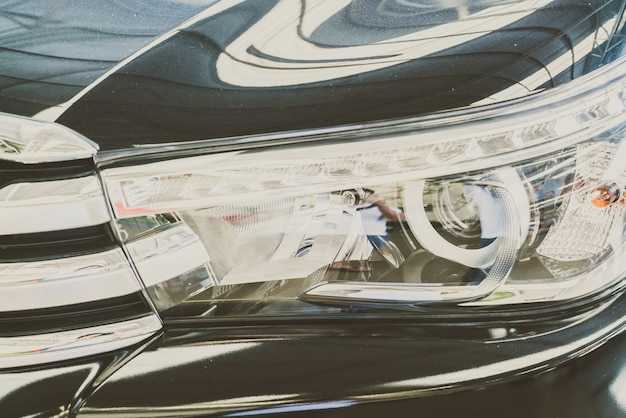

Подключение фар: пошаговая инструкция
Отсоедините аккумулятор, чтобы избежать короткого замыкания и повреждения электросистемы. Снимите защитный кожух, ограждающий места соединений электропроводки. Используйте мультиметр, чтобы определить, какая проводка отвечает за лампу дальнего или ближнего света, ориентируясь на цвет маркировки или схему электросистемы машины.
Обозначьте провода маркером или изолентой, чтобы не перепутать их при сборке. Подключите разъемы к новым компонентам, следя за фиксацией и отсутствием зазоров. При неправильной фиксации возможны короткие замыкания или обрыв цепи. После присоединения проверьте надежность контактов, подключив тестер и убедившись, что ток идёт без перебоев.
Через предварительно проверенные участки проводки проведите испытание, включив зажигание и проверяя работу обоих режимов освещения. В случае отсутствия свечения удостоверитесь в исправности реле и предохранителей, а также в правильности соединений. Верните на место кожух и зафиксируйте все крепежи, убедившись, что ничего не мешает движению деталей и не создает лишних зазоров.
После финальной сборки повторно проверьте работу системы, чтобы исключить возможные неполадки. В случае необходимости проведите доработки, чтобы обеспечить стабильную работу освещения без дефектов.
Выбор необходимых инструментов и материалов
Для выполнения подключения и настройки осветительных приборов следует подготовить конкретный арсенал инструментов и расходных материалов.
- Крестовая и плоская отвертки: предпочтение отдавать моделям с гибким наконечником или сменными насадками для доступа к крепежным элементам в труднодоступных местах.
- Набор ключей с торцевыми головками диаметром 8, 10 и 13 мм: пригодятся для снятия и установки крепежных элементов на корпусе и зажимах.
- Изолента и термоусадочные трубки: обеспечают безопасность при соединении проводов, защищая от случайных замыканий и механических повреждений.
- Мультиметр с функцией измерения сопротивления, напряжения и тока: необходим для проверки правильности подключения и электросхем.
- Пассатижи и кусачки: понадобятся для захвата, зажима и фиксации элементов, а также для снятия изоляции с проводов.
- Паяльник с оловом и канифолью: востребован при необходимости соединения проводных участков или повторной пайки разъемов.
- Тестер-нож или нож для очистки проводов: используют для подготовки соединений, убирая изоляцию перед монтажом.
- Клеммные колодки и соединительные разъемы: обеспечивают надежные электронные контакты без необходимости пайки.
- Герметичные кабельные зажимы и стяжки: фиксируют провода внутри кузова, предотвращая их расхождение и повреждение при эксплуатации.
- Длина кабеля, соответствующая изделию: выбирается исходя из длины маршрута и необходимой запасной длины для свободных участков.
Помимо технических инструментов, важно иметь запасные компоненты, такие как разъемы, клеммы и кабели различного сечения, чтобы избежать простоя при возникновении необходимости замены неисправных элементов. Использование качественных материалов значительно повышает надежность электросистемы и долговечность исполнения работы.
Снятие старых фар: что учесть
Перед началом демонтажа осветительных приборов убедитесь в наличии необходимых инструментов: крестовой и плоской отвертки, гаечного ключа и, возможно, торцевого ключа. Это поможет избежать лишних затрат времени на поиск подходящих принадлежностей.
Обратите внимание на состояние креплений. Часто они могут быть ржавыми или поврежденными, что усложняет процесс. В таких случаях рекомендуется использовать проникающую смазку для облегчения снятия.
Перед работой отключите аккумулятор, чтобы избежать короткого замыкания. Это особенно важно, если в конструкции присутствуют электрические соединения, которые могут вызвать искры.
Запомните порядок снятия: сначала открутите крепежные элементы, затем аккуратно извлеките осветительные устройства. Не применяйте чрезмерную силу, чтобы не повредить корпус автомобиля.
При демонтаже следите за проводами. Если они повреждены, это может привести к проблемам при установке новых приборов. Лучше всего зафиксировать их в безопасном положении, чтобы избежать случайных повреждений.
После снятия старых элементов проведите осмотр места установки. Убедитесь, что нет загрязнений или повреждений, которые могут повлиять на установку новых осветительных приборов. Чистота и целостность поверхности обеспечат надежное крепление.
Храните все снятые детали в одном месте, чтобы избежать потери мелких элементов. Это упростит процесс установки новых осветительных устройств и сэкономит время.
Подключение проводки: основные моменты
Второй момент – это качество соединений. Используйте только надежные клеммы и разъемы, которые обеспечивают хороший контакт. Плохие соединения могут привести к перегреву и короткому замыканию.
Третий аспект – это изоляция проводов. Все соединения должны быть тщательно изолированы, чтобы предотвратить случайные замыкания. Используйте термоусадочные трубки или изоленту для защиты открытых участков.
Четвертое – это проверка работоспособности. После завершения монтажа обязательно протестируйте систему. Используйте мультиметр для проверки напряжения и целостности цепи. Это поможет выявить возможные ошибки на раннем этапе.
Наконец, соблюдайте инструкции производителя. Каждое устройство может иметь свои особенности подключения, которые необходимо учитывать для обеспечения безопасной и надежной работы.
Установка новых фар: советы по монтажу
Перед монтажом осветительных приборов необходимо отключить аккумулятор для предотвращения короткого замыкания. Рекомендуется использовать перчатки и защитные очки для безопасности. Оригинальные крепежные элементы часто подходят для новых блоков, однако проверка их состояния и замена при необходимости исключит люфты и вибрации.
Для фиксации корпуса применяйте динамометрический ключ с моментом затяжки в пределах 1,5–2,0 Н·м. Слишком сильное усилие может повредить пластиковые детали или деформировать уплотнители. Важно обеспечить полное прилегание уплотнительных резинок, предотвращающее попадание влаги внутрь.
Электропроводка должна быть подключена к штатным разъемам. Перед соединением контактов следует очистить их от окислов с помощью специального очистителя и нанести тонкий слой смазки для контактов. Провода не должны натягиваться или проходить через острые кромки кузова – используйте пластиковые хомуты для фиксации.
| Этап | Рекомендации | Особенности |
|---|---|---|
| Подготовка | Отключить АКБ, проверить крепеж | Исключить повреждения, обеспечить безопасность |
| Монтаж корпуса | Затяжка 1,5–2,0 Н·м, уплотнители плотно прилегают | Избежать деформаций и влаги |
| Подключение проводки | Очистка контактов, смазка, фиксация проводов | Предотвратить коррозию и механические повреждения |
| Проверка работы | Подключение АКБ, проверка светотехники на наличие сбоев | Гарантия корректной работы |
После установки рекомендуется проверить угол наклона источников света с помощью стенда или по разметке на стене. Несоответствие параметров приводит к снижению видимости и ослеплению встречных водителей.
Проверка и настройка освещения
Перед началом диагностики убедитесь, что каждая лампочка работает. Выполняйте проверку в темном помещении, включая ближний и дальний свет, габариты, поворотники и противотуманки. При необходимости замените вышедшие из строя источники света на аналогичные по цоколю и мощности.
| Тип освещения | Рекомендуемая лампочка | Цоколь |
|---|---|---|
| Ближний/дальний свет | OSRAM H7 60/55W | H7 |
| Габариты | Philips T10 W5W | W5W |
| Поворотники | BAUER P21W/5W | P21W |
| Противотуманки | HELLA H3 55W | H3 |
Регулировка пучка света обязательна при замене блок-фар или после снятия их с автомобиля. Используйте стену или ровную поверхность на расстоянии 10 метров. Отметьте уровень центра фар на стене и настройте свет таким образом, чтобы верхняя граница пучка находилась на 2–3 см ниже этой отметки. Это предотвратит ослепление водителей встречного транспорта.
При наличии корректора угла наклона света проверьте его работу. Включите зажигание, установите ручку в положение «0» и понаблюдайте за изменением направления пучка при регулировке. Ослабление крепления фары может привести к некорректной настройке даже при исправном корректоре.
При эксплуатации в условиях повышенной влажности или после мойки машины контролируйте герметичность оптики. Запотевание внутри блока указывает на повреждение уплотнителей или трещину в корпусе. В таких случаях требуется разборка и замена резинок либо полная замена узла.
Тестирование работы фар: как избежать ошибок
Перед началом проверки состояния систем освещения следует убедиться, что все соединения выполнены без повреждений и надежно закреплены. Осмотр кабельных разъемов и проводки поможет выявить возможные повреждения или короткие замыкания, что сэкономит время на последующих корректировках.
Рекомендуется использовать штатное оборудование или сертифицированные компоненты для тестирования ламп и блоков управления. Неиспользование оригинальных элементов может привести к неправильной работе цепей или сбоям в регулировке яркости.
При проверке освещения важно проводить измерения с помощью люксметра или другого точного измерителя яркости. Уровень освещения должен соответствовать техническим требованиям производителя, что исключит переосвещение или, наоборот, недостаток света в определенных режимах.
Особое внимание уделить правильной фиксации ламповых модулей внутри фар. Неточности при установке могут привести к смещению светового потока или появлению бликов для встречных водителей, что негативно влияет на безопасность движения.
При тестировании необходимо проверять все режимы – ближний, дальний, противотуманные. В каждом случае стоит освещать стену или стойку с дистанции 10-15 метров для оценки равномерности распространения света и отсутствия теней или засветов.
Обратить внимание на наличие корректировки направления светового пучка – механической или электрической. Регулировка должна точно соответствовать рекомендациям автопроизводителя, чтобы избежать засветки встречных или боковых полос движения.
Для исключения ошибок стоит фиксировать результаты тестирования в журнале или электронной базе данных. Регулярные проверки позволяют вовремя обнаружить сбои и предотвратить нежелательные ситуации на дороге.
Испытание функционирования оптики: как предотвратить просчеты
Регулировка угла наклона: важные параметры
Для обеспечения оптимальной освещенности дорожного полотна и уменьшения слепящего эффекта встречных автомобилей важно правильно настроить вертикальный угол фар. Основные показатели, на которые стоит обратить внимание, включают в себя угол подъема света и диапазон регулировки.
- Угол подъема света: задается в градусах относительно горизонтальной поверхности и влияет на дальность освещения при движении по трассе или в условиях городской езды. Обычно значение устанавливается в пределах 0°-4°, в зависимости от нагрузки и высоты автомобиля.
- Диапазон регулировки: включает межу верхней и нижней точками, чтобы избежать слепящего эффект и обеспечить хорошую видимость. Стандартные параметры варьируются от -2° до +2°, но конкретное значение зависит от модели и состояния подвески.
При регулировке стоит учитывать нагрузку на переднюю ось: при полной загрузке переднего бампера угол наклона обычно уменьшается, поэтому его приходится корректировать в сторону повышения. Для этого используют специальные регулировочные винты, расположенные за дверцей или в нише колеса.
Перед началом настройки рекомендуется зафиксировать автомобиль на ровной поверхности и включить режим короткого света, чтобы видеть изменения. При необходимости проводят тест на стенде или на светильной стене на расстоянии 10-15 метров, чтобы точно определить параметры угла. Важно избегать чрезмерного наклона, который может снизить качество освещения или ослепить встречных водителей.
Проверка на наличие утечек: что нужно знать
Перед началом эксплуатации автомобиля после вмешательства в электрические цепи, убедитесь в отсутствии повреждений изоляции. Проведите визуальный осмотр жгутов проводов, особенно в зоне рулевой колонки и под панелью приборов.
Используйте мультиметр в режиме прозвонки. Проверьте целостность каждого провода между источником и потребителем. Утечка тока может возникнуть при замыкании на массу или внутри разъемов. Обратите внимание на состояние клемм – окисление приводит к некорректной передаче напряжения.
При диагностике питания головного света проверьте предохранители на соответствие номиналу. Нередко после подключения дополнительного оборудования устанавливают предохранители с завышенным током, что чревато перегревом проводки.
Включите зажигание и измерьте напряжение на клеммах ламп. Норма – от 13.8 до 14.4 В при работающем генераторе. Отклонения свидетельствуют о проблемах в электросети. Если уровень падает ниже 13 В без включения расходников – есть точечная утечка.
Отключите все потребители и проверьте ток утечки мультиметром в режиме амперметра. Показатель должен быть не выше 30 мА. Превышение говорит о наличии несанкционированного потребления – вероятно внутри блока управления или от неправильно заизолированных соединений.
Рекомендуется также проверить модуль освещения на предмет перегрева. Используйте тепловизионный контроль или инфракрасный термометр. Температура отдельных участков выше 60°C указывает на перегрузку линии или плохой контакт.
Если автомобиль оснащён CAN-шиной, убедитесь в отсутствии ошибок в диагностическом сканере. Некорректное подключение может вызвать конфликт сетевых узлов, что приведет к блокировке функций освещения.
Фиксируйте все изменения в схеме – это упростит дальнейшую диагностику. Задокументируйте используемые коннекторы, схемы питания и изменения в цепях. Это сократит время ремонта при возникновении неполадок.
Советы по уходу за фарами: продление срока службы
Светодиодные и галогеновые лампы требуют регулярного обслуживания. Без должного внимания они теряют яркость, начинают тускнеть и быстрее выходят из строя. Своевременная очистка и контроль состояния компонентов значительно увеличивают ресурс работы оптики.
- Очищайте поверхность стеклянных элементов не реже одного раза в месяц. Используйте мягкую губку или микрофильтровую ткань с нейтральным моющим средством. Избегайте абразивных компонентов – они оставляют царапины и ухудшают светопропускание.
- Проверяйте уплотнители корпуса. Попадание влаги внутрь приводит к коррозии контактов, потускнению отражателя и преждевременному разрушению ламп. При обнаружении повреждений менять уплотнительные кольца необходимо сразу.
- Периодически проверяйте затяжку креплений. Вибрации на ходу могут ослаблять соединения, создавая плохой контакт. Это чревато перегревом, мерцанием или полным отказом модуля.
При эксплуатации автомобиля в условиях повышенной запыленности или повышенной влажности рекомендуется выполнять дополнительный осмотр каждые 2–3 тысячи километров. Особенно это касается нижних сегментов оптики, склонных к скоплению грязи и солевых отложений.
- Если вы заметили снижение яркости света – проверьте напряжение в бортовой сети. Падение напряжения менее чем до 12 Вольт значительно уменьшает световой поток.
- Замену перегоревших элементов желательно выполнять парами. Разница в яркости между новой и старой лампой может создавать асимметричное освещение дороги и утомлять водителя.
- При установке новых LED-источников обращайте внимание на полярность и соответствие цоколя типу штатной проводки. Неправильно подобранная полярность может вывести из строя блок розжига или предохранитель.
При хранении транспортного средства продолжительное время в неотапливаемом помещении рекомендуется отключать оптику от питания. Это исключает саморазряд аккумулятора и минимизирует риск окисления контактов. В некоторых случаях помогает использование силикагелевых влагопоглотителей внутри моторного отсека.
