Главный тормозной цилиндр – это одна из ключевых деталей тормозной системы автомобиля Ford Mondeo 3. Он отвечает за передачу давления, создаваемого нажатием на педаль тормоза, к тормозным колодкам и дискам, обеспечивая надежное и эффективное торможение.
Однако со временем, из-за различных факторов, таких как износ или повреждение уплотнительных колец, главный тормозной цилиндр может выйти из строя или потребовать ремонта. В этом полном руководстве мы расскажем о том, как самостоятельно провести ремонт главного тормозного цилиндра Ford Mondeo 3.
Перед тем как приступить к ремонту главного тормозного цилиндра, убедитесь, что у вас есть все необходимые инструменты, а также новые запчасти для замены изношенных деталей. Будьте осторожны и следуйте нашим инструкциям шаг за шагом, чтобы избежать повреждений или неправильного сбора цилиндра.
Ремонт главного тормозного цилиндра Ford Mondeo 3
Если у вас возникла проблема с главным тормозным цилиндром, то вы можете попытаться отремонтировать его самостоятельно. Для этого вам понадобятся определенные инструменты и материалы.
Перед началом ремонта необходимо убедиться, что причиной неполадки действительно является неисправность главного тормозного цилиндра. Для этого можно осмотреть его на предмет наличия трещин, износа или утечек тормозной жидкости.
Если вы обнаружили повреждения на цилиндре, то следует приступить к его замене. Для этого сначала нужно остановить двигатель и снять аккумулятор автомобиля. Затем открутите гайки крепления главного тормозного цилиндра и удалите его с автомобиля.
| Шаг | Описание |
|---|---|
| 1 | Отклейте защитную пленку с нового главного тормозного цилиндра и установите его на автомобиль. |
| 2 | Затяните гайки крепления главного тормозного цилиндра. |
| 3 | Подключите тормозные трубки к цилиндру и прокачайте тормозную систему. |
| 4 | Проверьте герметичность системы и отсутствие утечек тормозной жидкости. |
Если после замены главного тормозного цилиндра проблемы с тормозной системой автомобиля Ford Mondeo 3 остаются, то рекомендуется обратиться к квалифицированному автомеханику для диагностики и решения проблемы.
Описание и принцип работы
Расположение: главный тормозной цилиндр находится в моторном отсеке автомобиля на поперечной балке пожаротушения.
Принцип работы: когда водитель нажимает на педаль тормоза, главный тормозной цилиндр создает давление в гидравлической системе и передает его через тормозные трубки к каждому колесу. Это давление активирует тормозные механизмы, которые нажимают на диски или барабаны и останавливают автомобиль.
Главный тормозной цилиндр состоит из следующих частей:
- Корпус, в котором находятся все элементы.
- Колесо главного тормозного цилиндра, к которому подсоединена тормозная педаль.
- Главный поршень, который передвигается внутри цилиндра под давлением водителя на тормозную педаль.
- Рабочие поршни, которые передвигаются в направлении тормозных трубок под давлением главного поршня.
- Трос тормоза или тормозной усилитель, который может использоваться для увеличения давления.
Главный тормозной цилиндр должен быть в отличном состоянии, чтобы обеспечивать надежность и эффективность торможения автомобиля. Регулярная проверка и поддержка главного тормозного цилиндра помогут предотвратить неисправности и обеспечить безопасность во время движения.
Неисправности главного тормозного цилиндра
Симптомы неисправности главного тормозного цилиндра
Одним из основных признаков проблемы с главным тормозным цилиндром является сложность в торможении или полное отсутствие тормозного эффекта. Водитель может ощущать, что педаль тормоза становится мягкой, просаживается или уходит в пол. Также возможно появление заметных утечек тормозной жидкости под автомобилем.
| Признак | Возможная причина |
|---|---|
| Мягкая педаль тормоза | Повреждение уплотнительных колец или тормозной магистрали |
| Просаживающаяся педаль тормоза | Износ или повреждение тормозных колодок, срыв уплотнительных колец или утечка тормозной жидкости |
| Отсутствие тормозного эффекта | Полная утечка тормозной жидкости или повреждение главного тормозного цилиндра |
Процесс ремонта или замены главного тормозного цилиндра
При обнаружении неисправностей главного тормозного цилиндра необходимо обратиться к специалистам для проведения диагностики и ремонта. Ремонт может включать замену уплотнительных колец, тормозных колодок, регулировку тормозных механизмов и др. Если повреждения слишком серьезны, возможно потребуется полная замена главного тормозного цилиндра.
Важно помнить, что ремонт или замена главного тормозного цилиндра необходимо проводить только в специализированном автосервисе с опытными мастерами. Это связано с высокой сложностью работы и влиянием на безопасность езды автомобиля.
В конце ремонта или замены главного тормозного цилиндра необходимо провести проверку и настройку тормозной системы. После проведения работ, водитель должен протестировать тормоза на безопасность и эффективность перед использованием автомобиля.
Признаки неисправности
Следует обратить внимание на следующие признаки возможных неисправностей главного тормозного цилиндра:
- Утечка тормозной жидкости: Если обнаружена течь тормозной жидкости в районе главного тормозного цилиндра, это может означать, что прокладки или уплотнения в цилиндре изношены или повреждены и требуют замены.
- Отказ тормоза: Если педаль тормоза становится мягкой, пружинистой или падает до пола при нажатии, это может быть признаком проблемы с главным тормозным цилиндром. Неправильное распределение тормозной жидкости или износ внутри цилиндра могут вызвать такие симптомы.
- Повышенное усилие при нажатии на педаль: Если для достижения нужной силы торможения требуется слишком много усилий при нажатии на педаль тормоза, это может означать, что главный тормозной цилиндр не функционирует должным образом. Наличие износа или повреждений в механизмах цилиндра может стать причиной этой проблемы.
- Вибрации и шумы: Если при нажатии на педаль тормоза появляются вибрации или шумы, это может указывать на проблемы с главным тормозным цилиндром. Повреждения или износ деталей могут вызывать такие симптомы.
Если вы заметили один или несколько из перечисленных признаков неисправности, рекомендуется немедленно обратиться к специалисту и провести диагностику и ремонт главного тормозного цилиндра Ford Mondeo 3.
Диагностика главного тормозного цилиндра
Признаки неисправности главного тормозного цилиндра
Следующие признаки могут указывать на проблемы с главным тормозным цилиндром:
- Длительное и откликающееся педальное усилие при торможении;
- Неравномерное торможение на разных колесах;
- Повышенный люфт или неадекватная реакция педали тормоза;
- Наличие вибрации или звуковых сигналов при нажатии на педаль тормоза;
- Постоянный запах горения (нагара) при торможении.
Диагностика главного тормозного цилиндра
Для диагностики главного тормозного цилиндра следуйте следующим шагам:
- Проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Уровень должен находиться на максимальной отметке. Если уровень ниже, возможно есть утечка тормозной жидкости.
- Проверьте состояние тормозных шлангов и трубок на предмет царапин, трещин или утечек. Поврежденные шланги или трубки могут приводить к потере тормозной жидкости и неэффективной работе главного тормозного цилиндра.
- Проверьте состояние тормозных колодок и дисков. Изношенные или поврежденные колодки или диски могут вызывать проблемы с главным тормозным цилиндром.
- Проверьте состояние сигнального контакта на баке главного тормозного цилиндра. Сигнальный контакт предупреждает о неисправности главного тормозного цилиндра.
- Проверьте плунжер главного тормозного цилиндра на предмет износа или повреждений. Изношенный или поврежденный плунжер может привести к нарушению работы главного тормозного цилиндра.
Если вы обнаружили какие-либо неисправности или сомневаетесь в работе главного тормозного цилиндра, рекомендуется обратиться к специалистам для проведения более точной диагностики и ремонта.
| Признак неисправности | Возможная причина | Возможные меры |
|---|---|---|
| Длительное и откликающееся педальное усилие при торможении | Застревание поршня главного тормозного цилиндра | Заменить главный тормозной цилиндр или провести его ремонт |
| Неравномерное торможение на разных колесах | Нарушение баланса тормозной системы | Проверить и отрегулировать балансировку тормозной системы |
| Повышенный люфт или неадекватная реакция педали тормоза | Износ или повреждение механизма усилителя тормозов | Заменить усилитель тормозов или провести его ремонт |
| Наличие вибрации или звуковых сигналов при нажатии на педаль тормоза | Износ или повреждение тормозных колодок или дисков | Заменить тормозные колодки или диски, провести плановое обслуживание тормозов |
| Постоянный запах горения (нагара) при торможении | Перегрев тормозных колодок или дисков | Проверить работу тормозов, заменить изношенные или поврежденные детали |

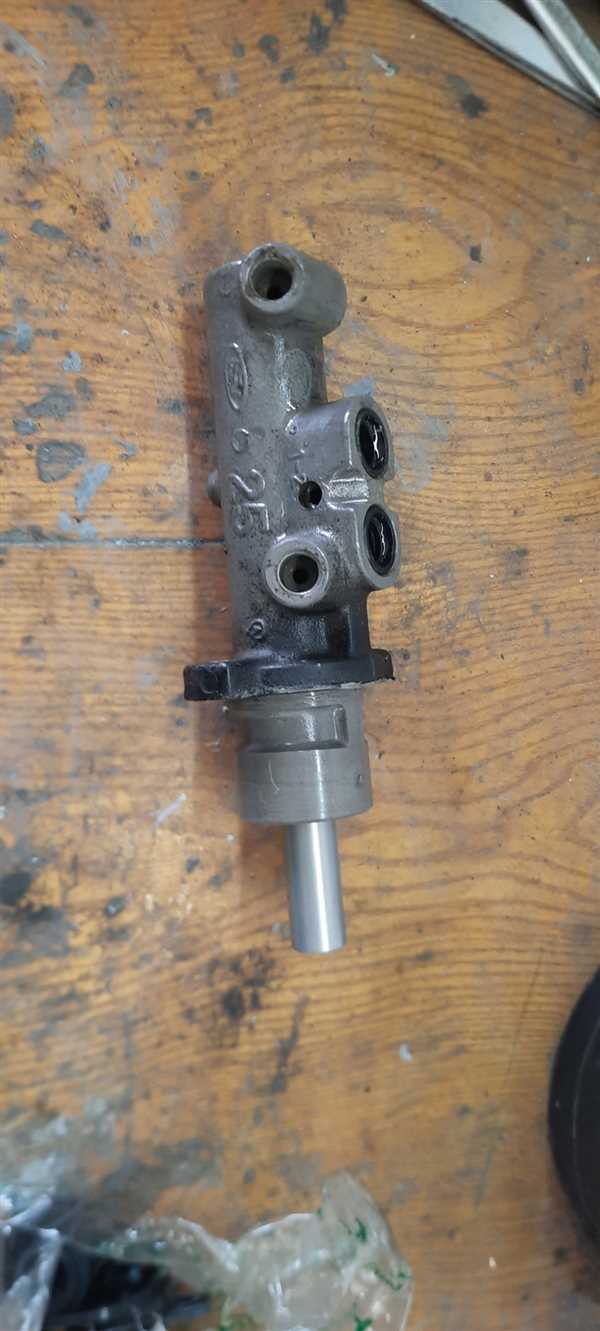

Снятие главного тормозного цилиндра
Для снятия главного тормозного цилиндра Ford Mondeo 3 необходимо выполнить следующие шаги:
Шаг 1: Подготовка автомобиля
Перед началом работы необходимо выключить зажигание и отсоединить клемму отрицательного полюса аккумулятора. Затем аккуратно снимите защитный колпак на главном тормозном цилиндре.
Шаг 2: Отсоединение тормозных трубок
С помощью ключа установите контргайку на тормозной трубке и ослабьте гайку монтажа. Повторите эту операцию для всех тормозных трубок, подсоединенных к главному тормозному цилиндру. Отсоедините трубки от цилиндра и аккуратно закупорьте их, чтобы предотвратить вытекание тормозной жидкости.
Шаг 3: Снятие главного тормозного цилиндра
Снимите крепежные болты, фиксирующие главный тормозной цилиндр на гидроусилителе тормозов. Отсоедините основной тормозной вакуумный шланг от гидроусилителя. Теперь можно снять главный тормозной цилиндр с автомобиля.
После снятия главного тормозного цилиндра обязательно проверьте состояние уплотняющих прокладок и резиновых манжеток. Если они повреждены или изношены, замените их перед установкой нового главного тормозного цилиндра.
| Инструменты | Материалы |
|---|---|
| — Гаечный ключ | — Тормозная жидкость |
| — Накидной ключ | — Заглушки для тормозных трубок |
| — Шестигранный ключ | — Уплотняющие прокладки и резиновые манжеты |

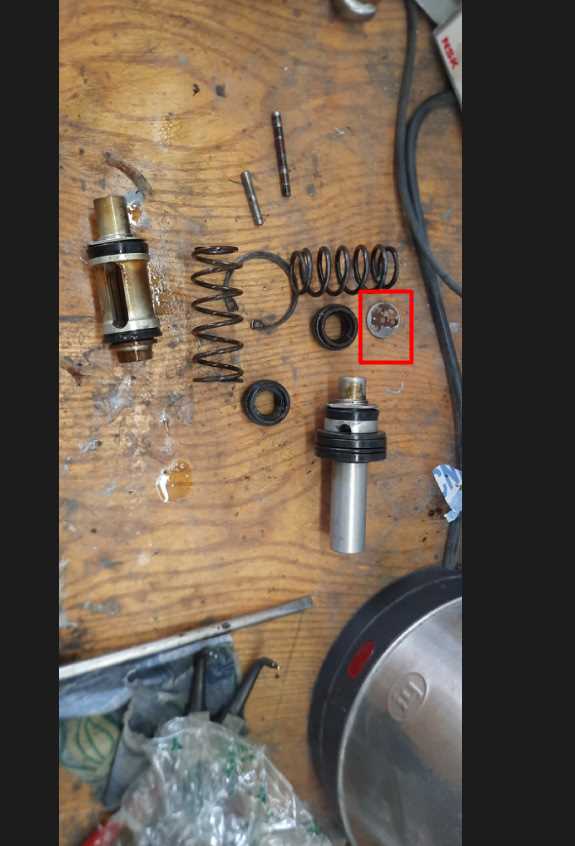

Разборка главного тормозного цилиндра
Прежде чем начать разбирать главный тормозной цилиндр, убедитесь, что вы имеете подходящие инструменты и все необходимые запчасти для сборки. Также следует освободить систему тормозов от давления, чтобы предотвратить возможные несчастные случаи.
Ниже приведены основные шаги для разборки главного тормозного цилиндра Ford Mondeo 3:
- Отсоедините шланги от главного тормозного цилиндра и удалите все крепежные болты.
- Используя подходящий инструмент, аккуратно отделите крышку от тормозного цилиндра.
- Осмотрите внутренние детали цилиндра на предмет износа или повреждений. Если обнаружены какие-либо проблемы, замените эти детали.
- Осмотрите поршень цилиндра на предмет износа или повреждений. Если поршень поврежден, рекомендуется заменить его новым.
- Снимите прокладку с крышки главного тормозного цилиндра и уберите грязь или обломки, если таковые есть.
- Тщательно очистите все детали главного тормозного цилиндра с помощью специального растворителя. Внимательно проверьте каждую деталь на наличие повреждений.
После разборки главного тормозного цилиндра и проверки каждой детали, вы можете приступить к сборке цилиндра. Убедитесь, что все детали правильно установлены и закреплены. Также не забудьте правильно подключить шланги к цилиндру и проверить систему на наличие утечек перед использованием автомобиля.
Замена деталей
При проведении ремонта главного тормозного цилиндра Ford Mondeo 3 может потребоваться замена некоторых деталей. В этом разделе мы расскажем о том, как правильно заменить следующие компоненты:
1. Резервуар для тормозной жидкости
Если резервуар для тормозной жидкости поврежден или имеет течь, необходима его замена. Для этого выполните следующие действия:
- Отсоедините шланги от резервуара и аккуратно сливите тормозную жидкость.
- Откройте крепление и снимите старый резервуар.
- Установите новый резервуар, затянув его крепление.
- Подсоедините шланги и аккуратно заправьте систему тормозной жидкостью.
2. Тормозной педальный усилитель
Если тормозной педальный усилитель не функционирует должным образом, его необходимо заменить. Следуйте инструкции:
- Отсоедините штангу от выключателя стоп-сигналов, установленного на тормозной педали.
- Отсоедините главный трос от тормозного педального усилителя.
- Ослабьте крепежные болты и снимите старый усилитель.
- Установите новый усилитель, затянув крепежные болты.
- Подсоедините главный трос и штангу выключателя стоп-сигналов.
При замене любых деталей важно использовать оригинальные запасные части и следовать указаниям производителя. Перед началом работ рекомендуется обратиться к руководству по эксплуатации автомобиля и проконсультироваться с профессионалами, если у вас нет опыта в проведении таких ремонтных работ.
Сборка главного тормозного цилиндра
Процесс сборки главного тормозного цилиндра включает несколько этапов и требует точности и аккуратности. В данном разделе мы рассмотрим основные шаги данной операции.
Шаг 1: Подготовка компонентов
Перед началом сборки необходимо убедиться, что все компоненты главного тормозного цилиндра находятся в полной исправности и готовы к сборке. При необходимости, замените изношенные или поврежденные детали.
Шаг 2: Сборка поршней и пружин
Установите пружины на поршни в соответствии с указанными в инструкции к автомобилю правилами. Обратите внимание на правильную ориентацию пружин и убедитесь, что поршни надежно закреплены на пружинах.
Затем, аккуратно вставьте поршни с пружинами внутрь цилиндра, устанавливая их на определенное место. Убедитесь, что поршни свободно перемещаются внутри цилиндра без заеданий или затруднений.
Шаг 3: Установка уплотнительных колец
Вставьте уплотнительные кольца в предназначенные для них пазы на цилиндре. Убедитесь, что кольца плотно прилегают к стенкам цилиндра и не имеют зазоров.
Установите прокладку на крышке главного тормозного цилиндра и аккуратно закрепите ее при помощи болтов, следуя указаниям производителя.
Шаг 4: Установка штока и прокачка тормозной системы
Установите шток в цилиндр и убедитесь, что он надежно закреплен и не имеет зазоров. Затяните гайку на штоке, но не пережимайте ее.
После сборки главного тормозного цилиндра, необходимо прокачать тормозную систему для удаления возможных воздушных пробок. Для этого выполните несколько прокачек педали тормоза до появления устойчивого сопротивления.
Проверьте работоспособность тормозной системы и убедитесь, что нет утечек жидкости. В случае обнаружения проблем, пересмотрите выполненные шаги и проведите дополнительные проверки.
Установка главного тормозного цилиндра
После того как главный тормозной цилиндр полностью отремонтирован, необходимо продолжить процесс, устанавливая его обратно в автомобиль. В следующих шагах представлено подробное руководство по установке главного тормозного цилиндра.
Шаг 1: Подготовка
Перед установкой главного тормозного цилиндра убедитесь, что все необходимые инструменты, запчасти и материалы находятся в вашем распоряжении. Также проверьте, что рабочая область чиста и свободна от препятствий.
Шаг 2: Установка главного тормозного цилиндра
Разместите главный тормозной цилиндр в соответствующем отсеке на автомобиле. Ориентируйтесь по отметкам и гнездам крепления, чтобы правильно установить цилиндр.
Затяните крепежные болты или гайки, которые держат главный тормозной цилиндр на месте. Убедитесь, что цилиндр плотно и безопасно закреплен.
Шаг 3: Подключение трубок и шлангов
Присоедините трубки и шланги к главному тормозному цилиндру. Убедитесь, что они правильно подключены и плотно прилегают. Отрегулируйте крепление трубок и шлангов по мере необходимости.
Проверьте, не затянуты ли соединительные винты или гайки слишком сильно. Если нужно, отрегулируйте их, чтобы обеспечить надежное и герметичное соединение.
Шаг 4: Проверка работы
После установки главного тормозного цилиндра, проверьте, работает ли система тормозов должным образом. Передвиньте педаль тормоза несколько раз, чтобы развести тормозную жидкость и убедиться в отсутствии утечек.
Проверьте, что педаль тормоза остается прочной и стабильной при нажатии. Убедитесь, что тормоза активируются и отключаются корректно.
Если во время проверки вы заметили какие-либо проблемы или неисправности, обратитесь к руководству по ремонту или обратитесь к опытному специалисту.
Поздравляю! Вы успешно установили главный тормозной цилиндр на ваш автомобиль Ford Mondeo 3. Теперь ваша машина должна быть готова к безопасной и эффективной работе с использованием тормозной системы.
Заливка тормозной жидкости
Перед тем, как начать процесс заливки, убедитесь, что автомобиль находится на ровной горизонтальной поверхности и тормоза отключены. При заливке тормозной жидкости необходимо соблюдать следующие шаги:
| Шаг | Описание |
|---|---|
| 1 | Откройте капот автомобиля и найдите бачок для тормозной жидкости. Обычно он расположен с левой стороны двигателя. |
| 2 | Аккуратно снимите крышку бачка для тормозной жидкости. Убедитесь, что нижний уровень жидкости не опускается ниже минимального уровня, указанного на бачке. |
| 3 | Используйте подходящий инструмент для заливки тормозной жидкости, например съемную перфорированную пробку или пластиковую воронку. |
| 4 | Начните аккуратно заливать тормозную жидкость в бачок. Увернитесь, что не разлить жидкость по элементам двигателя или кузова автомобиля. |
| 5 | Закройте крышку бачка тормозной жидкости и убедитесь, что она плотно прилегает. |
| 6 | После заливки тормозной жидкости рекомендуется проверить уровень и наличие потеков на регулярной основе, особенно после длительной эксплуатации или продолжительной поездки. |
Заливая тормозную жидкость в главный тормозной цилиндр, вы будете поддерживать безопасность и надежность тормозной системы Ford Mondeo 3, что крайне важно для сохранения жизни и здоровья вас и других участников дорожного движения.
Прокачка тормозной системы
После ремонта главного тормозного цилиндра необходимо произвести прокачку тормозной системы для удаления возможной воздушной пробки.
Для этого потребуется помощник, который будет насосом, и ключ для открывания и закрывания штуцера прокачки.
Процесс прокачки тормозной системы следующий:
- Убедитесь, что уровень тормозной жидкости в расширительном бачке находится в пределах допустимой метки.
- Начиная с самого дальнего колеса от главного тормозного цилиндра, откройте штуцер прокачки с помощью ключа.
- Попросите помощника нажать на педаль тормоза несколько раз и удерживать ее в нажатом состоянии. Таким образом, система будет под давлением, и воздух начнет выходить через открытый штуцер.
- Закройте штуцер прокачки, когда педаль тормоза остается нажатой.
- Попросите помощника отпустить педаль тормоза.
- Повторите шаги 2-5 для каждого колеса, двигаясь ближе к главному тормозному цилиндру.
- Проверьте уровень тормозной жидкости и добавьте ее, если необходимо.
После прокачки системы проверьте работу тормозов, сначала на небольшой скорости, затем на дороге с нормальным движением. Если возникают проблемы, проверьте систему на наличие утечек и повторите прокачку, если необходимо.
Проверка работоспособности
После завершения ремонта главного тормозного цилиндра Ford Mondeo 3 необходимо проверить его работоспособность. Это важно, чтобы убедиться, что тормоза функционируют должным образом и автомобиль может быть безопасно эксплуатирован.
Перед началом проверки убедитесь, что все соединения и крепления тормозной системы надежно затянуты и не имеют видимых повреждений. Проверьте также уровень тормозной жидкости в главном тормозном цилиндре, он должен находиться между метками MIN и MAX.
Для начала проверки, прокачайте тормозную педаль несколько раз до появления сопротивления. Если педаль становится твердой и не теряет уровень при нажатии, это может свидетельствовать о нормальной работе тормозного цилиндра. Однако, если педаль легко опускается или теряет уровень, это может указывать на наличие проблем с герметичностью или дефектом в тормозной системе.
Далее, осуществите проверку на утечки. Внимательно осмотрите главный тормозной цилиндр и соединения шлангов на предмет наличия течей или пятен масла. Если обнаружены утечки, необходимо незамедлительно устранить их, так как это может привести к неработоспособности тормозной системы.
Чтобы проверить правильность работы тормозов, выполните испытание на исправность. При движении автомобиля на скорости около 40-50 км/ч, резко и сильно нажмите на тормозную педаль. Если автомобиль останавливается ровно и без каких-либо повреждений, то тормозная система функционирует должным образом.
Важно помнить, что проверку работоспособности тормозов рекомендуется проводить на безопасной дорожной поверхности, соблюдая все правила и меры предосторожности.
Если во время проверки обнаружены какие-либо проблемы или неисправности, рекомендуется обратиться к специалисту для диагностики и ремонта тормозной системы.
