Стандартизация комплектующих предполагает конкретные параметры для монтажных отверстий, толщины и диаметра поверхности, что обеспечивает универсальность в пределах модельного ряда, но требует точного определения исходных данных при обновлении или ремонте.
Диаметр основы обычно варьируется от 240 до 260 миллиметров, а толщина – в диапазоне от 10 до 12 миллиметров, что влияет на степень сопротивления деформациям и теплоотдаче. Подбор приходится основываясь на исходных размерах ступицы и технических ограничениях тормозного механизма, чтобы избежать возможных ошибок и обеспечить долгий срок службы.
Правильный расчет зависит не только от размерных характеристик, но и от типа материала, использованного при изготовлении элементов. Чугунные и композиционные составы отличаются показателями тепловой устойчивости и износостойкости, что необходимо учитывать при подборе запасных частей для различных эксплуатационных условий.
Технические характеристики тормозного диска ВАЗ 2108
Диаметр изделия составляет 256 мм, что соответствует стандартным параметрам для передних колес модели. Толщина рабочей поверхности – 10 мм, при минимально допустимом значении 8 мм, после которого требуется замена из-за потери эффективности и риска деформации.
Внутренний диаметр посадочного отверстия равен 54 мм, что обеспечивает точную центровку на ступице. Количество крепёжных отверстий – 4, расположенных равномерно по окружности диаметром 98 мм.
Материал изготовления – чугун высокой прочности с повышенной устойчивостью к термическим нагрузкам. Допустимый температурный режим эксплуатации варьируется от -40 до +300 °C без потери эксплуатационных свойств.
| Параметр | Значение | Единицы измерения |
|---|---|---|
| Диаметр | 256 | мм |
| Толщина | 10 | мм |
| Минимальная толщина | 8 | мм |
| Внутренний диаметр посадочного отверстия | 54 | мм |
| Диаметр расположения крепёжных отверстий | 98 | мм |
| Количество крепёжных отверстий | 4 | шт. |
| Материал | Чугун | – |
| Рабочая температура | -40…+300 | °C |
Для продления срока службы рекомендуется контролировать износ и избегать перегрева, особенно при интенсивном торможении. При замене следует использовать комплектующие, соответствующие указанным параметрам, чтобы гарантировать стабильность работы узла и безопасность движения.

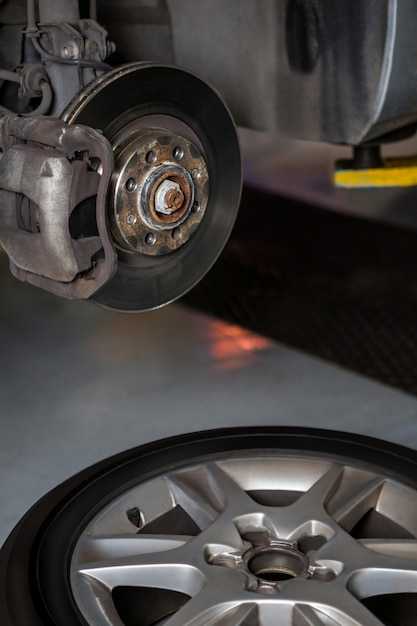

Диаметр и толщина диска
Для корректного подбора деталей тормозной системы актуально учитывать диаметр, который в стандартных комплектациях часто составляет 238 мм, хотя встречаются варианты с 232 мм и 239 мм. Более крупные диаметры обеспечивают лучшую теплоотдачу и стабилизацию усилия при длительном торможении, однако требуют соответствующих компонент и усиливают нагрузку на неподвижные части конструктивных элементов.
Толщина железных элементов подачи тормозного усилия зависит от конкретной модели и заводских характеристик. В индексах технической документации указывается минимальная допустимая толщина – 10 мм. Уменьшение до этого уровня требует замены детали для предотвращения рисков деформации или разрушения. В большинстве случаев при замене применяются изделия с исходной толщиной 20 мм, что обеспечивает запас прочности для регулярной эксплуатации.
При выборе новых тормозных дисков обратите внимание на точность измерений, не превышающие +0,1 мм относительно стандартных значений, чтобы избежать возможных зазоров или перекосов при монтаже. Правильная посадка способствует равномерному изнашиванию колодок и более сенситивному отклику тормозной системы.
Для обеспечения оптимальной работы системы рекомендуется выбирать изделия с равномерной толщиной, без заметных трещин, ржавчины или бугров. Точное соблюдение требований по диаметру и толщине предотвращает снижение эффективности торможения и снизит риск повреждений при интенсивном использовании.

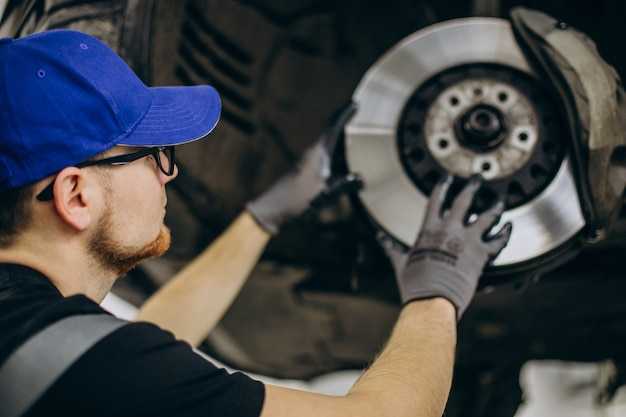

Материалы изготовления
При выборе компонентов для тормозной системы важно учитывать материалы, из которых они изготовлены. Наиболее распространённые варианты включают чугун, сталь и композитные материалы.
Чугун является классическим выбором благодаря своей прочности и способности эффективно рассеивать тепло. Он обеспечивает стабильную работу даже при высоких температурах, что критично для тормозных механизмов. Однако чугун может быть подвержен коррозии, поэтому важно следить за состоянием и при необходимости применять защитные покрытия.
Сталь используется реже, но обладает высокой прочностью и долговечностью. Стальные элементы могут быть легче чугуна, что положительно сказывается на общей массе автомобиля. Однако стальные компоненты могут нагреваться быстрее, что требует более тщательного контроля за температурным режимом.
Композитные материалы представляют собой современное решение, которое сочетает в себе легкость и высокую термостойкость. Они обеспечивают отличную производительность и снижают вес системы, что может улучшить управляемость автомобиля. Однако такие компоненты могут быть дороже и требуют более тщательного подхода к выбору производителя.
При выборе материала стоит учитывать условия эксплуатации. Для городских поездок подойдут чугунные или композитные варианты, в то время как для спортивного вождения лучше рассмотреть композиты. Важно также обращать внимание на отзывы и рекомендации от опытных водителей, чтобы сделать обоснованный выбор.
Совместимость с другими моделями
Стандартный диск подходящий для модели автомобиля совместим с рядом других автомобилей, включая некоторые модификации семейства ВАЗ. Например, передние механизмы торможения с диаметром 220 мм, подходящие для 2108, устанавливаются на модели с аналогичной платформой и кузовами. В частности, модели 2113, 2114 и некоторые версии 2115 используют похожую тормозную систему, что позволяет установить аналогичные компоненты без дополнительных переделок.
Обратите внимание, что замена дисков на более крупные или меньшие диаметры требует проверки посадочных размеров и крепежных отверстий. Для моделей 2110, 2115, 2112, оснащенных одинаковой базовой платформой, рекомендуется использование оригинальных или совместимых по размеру изделий. В ряде случаев возможно использование комплектующих от более поздних или ранних версий, однако потребуется предварительное измерение и сопоставление крепежных элементов.
При подборе тормозных элементов для установки на другие модели важно удостовериться в точности размеров посадочного места, а также совместимости с суппортами и крепежными скобами. В случае с каркасом, зачастую нужны дополнительные адаптеры или переходные шайбы, чтобы обеспечить правильное расположение и работу тормозной системы.
В среднем, для моделей семейства ВАЗ с передним приводом диски диаметром 220 мм и креплением 4×100 мм подходят для большинства кузовных модификаций, включая хэтчбеки и седаны. Однако всегда стоит сверять спецификации по конкретным годам выпуска и версиям, чтобы исключить возможность ошибок при подборе. В случае сомнений рекомендуется ознакомиться с техническими руководствами или обратиться к специалистам, занимающимся установкой запчастей.
Параметры охлаждения и вентиляции
Качество охлаждения и вентиляции играет ключевую роль в работе тормозной системы. Эффективное рассеивание тепла предотвращает перегрев, что может привести к ухудшению характеристик торможения.
Основные параметры, на которые стоит обратить внимание:
- Материал: Использование высококачественных сплавов и композитов способствует лучшему теплоотведению.
- Конструкция: Вентилируемые элементы обеспечивают более эффективное охлаждение по сравнению с монолитными. Наличие вентиляционных каналов позволяет воздуху свободно циркулировать.
- Площадь поверхности: Чем больше площадь, тем быстрее происходит теплообмен. Это особенно важно при интенсивных нагрузках.
- Теплопроводность: Высокие показатели теплопроводности материалов способствуют быстрому рассеиванию тепла.
Рекомендуется регулярно проверять состояние вентиляционных каналов и очищать их от загрязнений. Это обеспечит оптимальную работу системы охлаждения.
Также стоит учитывать, что использование качественных тормозных колодок, совместимых с выбранными элементами, может значительно улучшить общую эффективность системы. Подбор компонентов с учетом их тепловых характеристик поможет избежать перегрева и продлить срок службы.
Выбор и замена тормозного диска
Для корректного подбора узла следует ориентироваться на диаметр, толщину и конструктивные особенности. В базовой комплектации автомобиля используются изделия с диаметром 256 мм и рабочей толщиной 8 мм. При износе менее 7 мм деталь подлежит обязательной замене, иначе снижается эффективность торможения и возрастает риск перегрева.
Подходящие варианты можно разделить на стандартные и улучшенные модификации. Вторая категория включает вентилируемые и перфорированные изделия, которые обеспечивают лучшее охлаждение и устойчивость к деформации при интенсивной эксплуатации.
- Диаметр: 256 мм
- Минимальная толщина: 7 мм
- Материал: чугун или композитные сплавы
- Конфигурация крепежа: 4 отверстия под стандартные шпильки
Для замены потребуется стандартный набор инструментов: ключи на 13 и 19, отвертка, домкрат и подставки. Последовательность действий следующая:
- Поднять автомобиль и снять колесо.
- Удалить суппорт, аккуратно отсоединив тормозные колодки.
- Открутить крепеж узла и снять изношенную деталь.
- Очистить посадочную поверхность и проверить состояние ступицы.
- Установить новый элемент, соблюдая момент затяжки болтов (обычно 90–110 Н·м).
- Собрать узел в обратном порядке, проверить ход педали и отсутствие люфтов.
После монтажа рекомендуется провести обкатку – 20 циклов торможения с постепенным увеличением нагрузки. Это позволит адаптировать поверхность к новым условиям и избежать преждевременного износа.
При выборе стоит учитывать совместимость с тормозными колодками и условия эксплуатации. Для городских условий подходят стандартные детали, для спортивного стиля или частых поездок по городу – улучшенные версии с улучшенным теплоотводом.

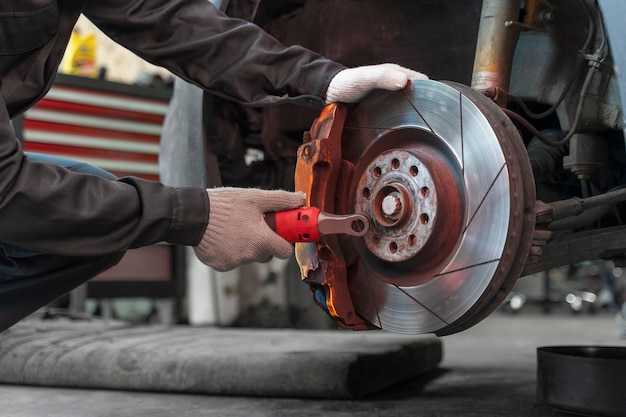

Как выбрать тормозной диск для ВАЗ 2108
При выборе комплектующих для тормозной системы важно учитывать несколько ключевых аспектов. Это поможет обеспечить безопасность и надежность автомобиля.
- Материал: Чаще всего используются чугунные и композитные варианты. Чугунные элементы обеспечивают хорошую теплоотдачу, в то время как композитные могут быть легче и устойчивее к коррозии.
- Диаметр: Убедитесь, что диаметр соответствует требованиям вашего автомобиля. Это влияет на эффективность торможения и совместимость с другими компонентами.
- Толщина: Измерьте толщину старых элементов. Если она ниже минимально допустимого значения, необходимо заменить их. Это важно для предотвращения перегрева и ухудшения работы системы.
- Производитель: Выбирайте продукцию известных брендов. Это гарантирует качество и долговечность. Обратите внимание на отзывы пользователей.
- Покрытие: Некоторые модели имеют защитное покрытие, которое предотвращает коррозию. Это особенно актуально для регионов с повышенной влажностью.
Также стоит учитывать, что установка новых комплектующих требует профессионального подхода. Неправильная установка может привести к снижению эффективности торможения и увеличению износа других деталей.
Не забывайте о регулярной проверке состояния тормозной системы. Это поможет избежать неожиданных проблем на дороге и продлит срок службы всех компонентов.

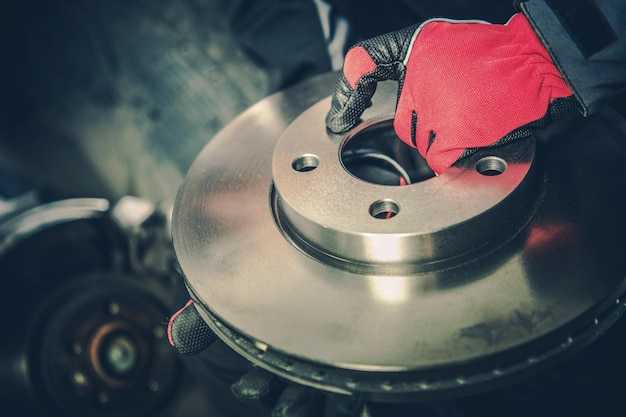

Процесс замены тормозного диска
Замена тормозного элемента требует внимательности и точности. Начните с подготовки необходимых инструментов: ключи, домкрат, подставки, отвертка и новый компонент. Убедитесь, что у вас есть все под рукой, чтобы избежать лишних перерывов.
Первым шагом является поднятие автомобиля с помощью домкрата. Убедитесь, что он установлен на ровной поверхности, и используйте подставки для безопасности. Снимите колесо, открутив гайки. Это обеспечит доступ к тормозной системе.
Далее необходимо открутить крепежные элементы, удерживающие старый компонент. Обычно это несколько болтов, которые могут потребовать применения проникающей смазки, если они закисли. Используйте подходящий ключ, чтобы избежать повреждения головок болтов.
После снятия старого элемента, очистите поверхность, на которую будет установлен новый. Убедитесь, что нет грязи или ржавчины, так как это может повлиять на работу системы. Установите новый компонент, следя за правильной ориентацией и соответствием крепежных отверстий.
Закрепите новый элемент, затянув болты с необходимым усилием. Рекомендуется использовать динамометрический ключ для точности. После этого установите колесо обратно и затяните гайки в правильной последовательности.
Завершите процесс, опустив автомобиль и проверив работу тормозной системы. Прокачайте тормоза, чтобы убедиться в отсутствии воздуха в системе. Проверьте, нет ли посторонних звуков при торможении, что может указывать на неправильную установку.
Следуя этим шагам, вы сможете успешно заменить тормозной элемент, обеспечив безопасность и надежность вашего автомобиля.
Советы по обслуживанию тормозной системы
Регулярная проверка состояния тормозных колодок помогает избежать сильного износа металлокерамических элементов и уменьшает риск деформации тормозных механизмов.
Следите за уровнем тормозной жидкости и меняйте её согласно рекомендациям производителя. Используйте тормозную жидкость с указанной вязкостью, чтобы обеспечить стабильную работу системы при различных температурах.
Обратите внимание на чистоту тормозных дисков. Наличие масляных пятен или грязи негативно сказывается на коэффициенте трения, что ведет к уменьшению эффективности торможения.
Периодически осуществляйте проточку поверхности дисков для устранения неровностей и уменьшения толщины до допустимых значений, чтобы избежать возможных повреждений при сильных нагрузках.
Проверяйте состояние пыльников и креплений тормозных компонентов. Поврежденные пыльники позволяют пыли и грязи попадать внутрь, ускоряя износ элементов системы.
Для выявления ранних признаков неисправностей используйте визуальный осмотр и тест-драйв. Обратите внимание на нестабильное поведение элементов при нажатии на педаль – это сигнал к профессиональному вмешательству.
Важно производить своевременную замену тормозных шлангов, особенно если заметны трещины или признаки утечки тормозной жидкости. Используйте только оригинальные или проверенные аналоги для гарантии надежности.
При обслуживании обязательно проводите контроль за состоянием ручного тормоза и регулировку его механизма, чтобы он обеспечивал полное фиксирование при необходимости.
Следуйте рекомендованным интервалам замены изношенных элементов, чтобы сохранить баланс между безопасностью и затратами на восстановление системы.
Для обеспечения надежности и долговечности узлов замедления на вашей ‘восьмерке’, предлагаем ознакомиться с нашими рекомендациями.
Советы по обслуживанию тормозной системы
Ошибки при выборе и установке дисков
Частая ошибка – приобретение изделий с диаметром, несовместимым с посадочным местом ступицы. Неправильный диаметр приводит к люфтам или невозможности монтажа, что ухудшает стабильность и безопасность. Например, для моделей с крепежом на 4 болта рекомендуется диаметр отверстий 98 мм, а не 100 мм, как у некоторых универсальных вариантов.
Некорректный выбор толщины дисков тоже негативно влияет на работу узла. Слишком тонкие элементы перегреваются и быстрее подвергаются деформации, а чрезмерно толстые могут не вмещаться под штатные суппорты, вызывая заедания. Оптимальная толщина для стандартных систем – 9–10 мм.
Нельзя игнорировать посадочный диаметр центрального отверстия. Если он меньше заводского, потребуется дополнительное растачивание, что нарушит геометрию и балансировку. При превышении – диск будет нестабилен, что приведёт к вибрациям и ускоренному износу.
| Ошибка | Последствие | Рекомендация |
|---|---|---|
| Неподходящий диаметр отверстий под болты | Люфт, невозможность установки | Выбирать изделия с точным размером крепёжных отверстий (98 мм для 4 болтов) |
| Толщина, не соответствующая суппортам | Перегрев, заедание колодок | Оптимальная толщина – 9–10 мм |
| Несоответствие посадочного диаметра центрального отверстия | Вибрации, износ подшипников | Подбирать по заводским параметрам или использовать переходные кольца |
Монтаж без очистки сопрягаемых поверхностей вызывает перекосы и снижает эффективность торможения. Необходимо снять ржавчину и загрязнения с фланца и ступицы перед установкой.
Отсутствие контроля момента затяжки болтов вызывает деформацию и появление трещин. Для стандартных креплений рекомендуется усилие 90–110 Н·м, контролируемое динамометрическим ключом.
Игнорирование балансировки приводит к вибрациям и ускоренному износу подшипников. После установки следует провести динамическую проверку и при необходимости выполнить балансировку.
