Стартер – это устройство, которое служит для запуска двигателя автомобиля. Обычно стартер включается с помощью ключа зажигания, но иногда возникает необходимость управлять стартером с помощью отдельной кнопки. В таких случаях для подключения стартера через реле на кнопку необходимо привлечь специалиста или самостоятельно разобраться в электрической схеме автомобиля.
Реле – это электромеханическое устройство, которое позволяет управлять высокими токами при помощи низкого управляющего тока. В данном случае реле позволяет включать и выключать стартер посредством нажатия на кнопку.
Для подключения стартера через реле на кнопку необходимо иметь некоторые навыки работы с электрическими схемами, а также обладать базовыми знаниями электротехники. Если вы не имеете достаточного опыта, рекомендуется обратиться за помощью к квалифицированному специалисту.
Почему подключать стартер через реле на кнопку
- Защита от повреждений: Реле на кнопку позволяет защитить стартер и другие устройства от повреждений, вызванных длительным применением напряжения.
- Улучшение надежности: Подключение стартера через реле на кнопку снижает риск непреднамеренного запуска двигателя и исключает возможность его повреждения.
- Простота использования: Установка реле на кнопку позволяет управлять запуском двигателя с помощью простого нажатия кнопки, что удобно и безопасно.
- Экономия энергии: Подключение стартера через реле на кнопку позволяет экономить энергию, так как устройство потребляет электричество только во время запуска двигателя.
- Увеличение срока службы стартера: Кнопочное управление стартером через реле позволяет увеличить срок его службы, так как не требует длительной работы стартера.
В итоге, подключение стартера через реле на кнопку может повысить надежность работы электрической системы и обеспечить более удобное и безопасное управление запуском двигателя.
Основные составляющие системы
При подключении стартера через реле на кнопку, необходимо учесть несколько основных компонентов системы, которые играют ключевую роль в ее работе.
Реле
Реле является основным управляющим элементом в системе. Оно отвечает за передачу сигнала от кнопки к стартеру и активацию его работы. Реле работает на принципе электромагнитной индукции, что позволяет переключать высокие токи с использованием низкого управляющего тока.
Кнопка
Кнопка является внешним устройством для управления системой. Она может быть выполнена в виде простого механического переключателя или электронной сенсорной панели. Кнопка обеспечивает пользователю возможность управления стартером, активируя реле и запуская двигатель.
Стартер – это электромеханическое устройство, предназначенное для запуска двигателя внутреннего сгорания. Он состоит из электродвигателя и механизма вращения, который передает движение от стартера к коленчатому валу двигателя, приводя его в действие.
Таким образом, система подключения стартера через реле на кнопку включает в себя реле, кнопку и сам стартер. Каждая из этих составляющих выполняет свою уникальную функцию, обеспечивая плавный и надежный запуск двигателя.
Реле
Релейные модули играют важную роль в различных устройствах, включая системы безопасности, промышленные автоматические системы, системы освещения и многие другие. Они обеспечивают надежное и безопасное управление электрическими цепями.
Принцип работы реле
Реле работает на основе принципа электромагнитной индукции. Оно состоит из катушки с проводником, через которую пропускается электрический ток. Под действием тока в катушке образуется магнитное поле, которое притягивает или отталкивает контакты, открывая или закрывая электрическую цепь. Катушка подключается к управляющему устройству, такому как кнопка или переключатель.
Применение реле
Реле часто применяется для управления высокими электрическими нагрузками, когда требуется надежное размыкание и замыкание контактов. Также эти устройства используются для управления сигнальными лампами, вентиляторами, насосами и другими электроприборами.
- В промышленности реле используется для управления различными процессами, автоматической сигнализации и контроля.
- В бытовых устройствах, таких как холодильники, стиральные машины и микроволновые печи, реле используется для управления различными функциями этих приборов.
- В автомобильной промышленности реле используется для управления системами освещения, охранной сигнализации и другими электроустройствами.
Кнопка
Кнопка может иметь различные состояния, такие как нажата или неактивна. Часто кнопка визуально отличается от других элементов на странице для привлечения внимания пользователя. Кнопка обычно представлена в виде прямоугольника или круга и может содержать текст или иконку на себе.
Кнопки широко применяются в интерактивных веб-сайтах и приложениях, где пользователи должны выполнять определенные действия для взаимодействия с системой или получения результата.

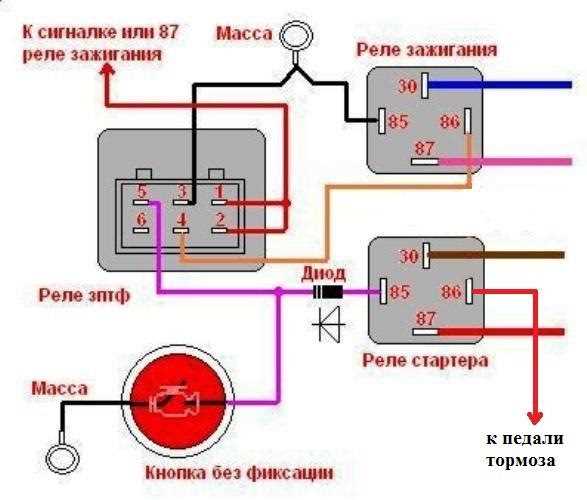

Для реализации функциональности кнопки в контексте подключения стартера через реле используется специальная схема соединения, включающая кнопку, реле и стартер. Действуя на кнопку, пользователь активирует реле, которое затем включает стартер, запуская двигатель или выполнение другого заданного действия.
Пример использования кнопки:
HTML:
<button type=submit>Отправить</button>
JavaScript:
document.querySelector('button').addEventListener('click', function() { // Действия при нажатии кнопки });
В данном примере кнопка представлена в виде HTML-элемента <button>. При нажатии кнопки будет выполнена функция, указанная в JavaScript.
Таким образом, кнопка – это важный элемент управления, который позволяет пользователям взаимодействовать с веб-сайтом или приложением, а в контексте подключения стартера через реле, с помощью кнопки можно активировать стартер и запустить двигатель.
Подготовка к подключению
Перед подключением стартера через реле на кнопку необходимо выполнить несколько подготовительных шагов:
1. Проверьте наличие всех необходимых кабелей и компонентов: реле, кнопки, проводов и соединительных элементов.
2. Убедитесь, что все инструменты для работы доступны: отвертки, плоскогубцы, кусачки и т.д.
3. Определите оптимальное место для установки компонентов. Обычно это место рядом с рулем или на панели приборов.
Выбор места установки реле и кнопки
Перед установкой реле и кнопки для подключения стартера через реле, важно тщательно выбрать место их установки. Вот несколько важных моментов, которые следует учесть:
-
Безопасность
При выборе места установки реле и кнопки, необходимо учитывать безопасность работы системы. Место должно быть доступным, чтобы можно было легко нажать на кнопку или переключить реле, но при этом оно не должно создавать опасности для водителя или пассажиров. Не рекомендуется устанавливать реле и кнопку на места, которые могут мешать при вождении или могут быть случайно нажаты при работе салона автомобиля.
-
Практичность
Другим важным аспектом при выборе места установки является практичность. Реле и кнопка должны быть легко доступными. Рекомендуется выбирать место, которое облегчает подключение и обслуживание системы. Например, можно выделить специальное место под панелью приборов для установки реле, а кнопку разместить на панели приборов рядом с другими управляющими элементами.
-
Эстетика
Наконец, при выборе места установки реле и кнопки, следует обратить внимание на эстетический аспект. Желательно, чтобы установленные элементы гармонично вписывались в дизайн салона автомобиля и не нарушали его общий вид. Таким образом, следует выбирать место, где реле и кнопка будут максимально незаметными или будут смотреться как естественная часть салона.
Учтите эти важные аспекты при выборе места установки реле и кнопки для подключения стартера через реле. Не забывайте также о том, что правильно установленные элементы не только сделают ваш автомобиль более удобным в использовании, но и повысят безопасность его эксплуатации.
Подключение проводов
При подключении стартера через реле на кнопку необходимо правильно соединить провода, чтобы система работала корректно. Процесс подключения проводов может быть описан следующим образом:
Шаг 1: Подготовка проводов
Перед началом подключения необходимо подготовить все необходимые провода. Обычно для соединения стартера через реле на кнопку требуются следующие провода:
| Провод | Цвет |
|---|---|
| Входной провод | Красный |
| Выходной провод | Черный |
| Провод к кнопке | Зеленый |
| Провод к аккумулятору | Желтый |
Шаг 2: Соединение проводов
Для корректного подключения проводов следует соблюдать следующую последовательность действий:
- Подключите красный провод к положительному (+) клемме аккумулятора.
- Подключите чёрный провод к отрицательному (-) клемме аккумулятора.
- Соедините зелёный провод с кнопкой, установленной на панели приборов.
- Подсоедините выходной чёрный провод к стартеру автомобиля.
После выполнения этих действий реле будет работать в режиме, который позволит использовать кнопку для включения и выключения стартера автомобиля.
Подключение заземления
Заземление играет важную роль в электроподводке и электротехнике. Оно служит для обеспечения безопасности в работе электрических устройств, а также защиты от помех и перенапряжений.
Основными элементами системы заземления являются заземляющий штырь и заземляющий проводник. Заземляющий штырь устанавливается на определенной глубине в земле и обеспечивает надежное соединение с ней. Заземляющий проводник подключается к штырю и служит для распределения электрического заземления по всей системе.
Заземление выполняется в соответствии с техническими нормами и требованиями безопасности. При подключении заземления необходимо учитывать следующие моменты:
1. Положение заземляющего штыря
Штырь должен быть установлен на достаточной глубине, чтобы обеспечить надежное соединение с землей. Глубина зависит от типа грунта и климатических условий.
2. Материал заземляющего проводника
Проводник должен быть изготовлен из специальной медной или алюминиевой проволоки, обладающей хорошей электропроводностью и стойкостью к коррозии. Такой проводник обеспечивает эффективное заземление и долговечность системы.
Правильное заземление обеспечивает безопасность работы электрических устройств, предотвращая поражение электрическим током и защищая от перенапряжений. При подключении заземления необходимо соблюдать технические требования и рекомендации, чтобы обеспечить надежность и эффективность системы.
Тестирование и отладка системы
После подключения стартера через реле на кнопку, необходимо провести тестирование и отладку системы, чтобы убедиться в ее правильной работе.
Шаг 1: Проверка электрической цепи
Первым шагом является проверка электрической цепи, чтобы убедиться в правильном подключении всех проводов.
- Убедитесь, что все провода правильно подключены к соответствующим контактам реле.
- Проверьте наличие надежного электрического контакта на всех соединениях.
- Проверьте, что напряжение на всех соединениях соответствует требованиям системы.
Шаг 2: Проверка функциональности
Затем проведите проверку функциональности системы, чтобы убедиться в корректной работе стартера.
- Нажмите кнопку, соединенную с реле, чтобы активировать стартер.
- Убедитесь, что стартер работает и запускает двигатель без проблем.
- Проверьте, что стартер останавливается после запуска двигателя.
Если вы обнаружили какие-либо проблемы или неисправности, повторите проверку подключения и исправьте возможные ошибки. Если проблема не устраняется, возможно, потребуется обратиться к специалисту для дальнейшего ремонта или диагностики системы.
Проверка работы реле и кнопки
После того как вы соединили реле и кнопку согласно инструкции, необходимо проверить их работу, чтобы убедиться, что все подключено правильно.
Для начала, убедитесь, что реле подключено к источнику питания и другим устройствам согласно схеме подключения. Проверьте правильность соединений проводов и убедитесь, что они надежно закреплены. Ошибки в подключении могут привести к неправильной работе реле или поломке устройств.
После проверки подключения, можно приступить к проверке работы кнопки. Для этого нажмите на кнопку, и в этот момент должно произойти коммутация контактов реле. Возможно, вам потребуется измерить напряжение на выходных контактах реле с помощью мультиметра, чтобы убедиться, что оно меняется при нажатии на кнопку. Если контакты реле коммутируются и напряжение меняется, значит, кнопка работает корректно.
Далее, можно проверить работу самого реле. Для этого подайте питание на катушку реле и убедитесь, что оно притягивает контакты, как указано в схеме. Если контакты реле коммутируются при подаче питания на катушку, значит, реле работает исправно.
Проверку работы реле и кнопки можно произвести несколько раз, чтобы убедиться в их надежности и стабильности. Если в процессе проверки вы заметите какие-либо неполадки или неправильную работу, проверьте подключение компонентов и исправьте обнаруженные ошибки.
Возможные проблемы и их решение
1. Проблема: Не работает стартер.
Решение: Проверьте подключение всех проводов и убедитесь, что они правильно подключены к реле и кнопке. Проверьте состояние реле и кнопки, возможно, они вышли из строя и требуют замены.
2. Проблема: Стартер продолжает работать даже после отпускания кнопки.
Решение: Проверьте подключение проводов к кнопке и реле. Возможно, провода не правильно подключены или они повреждены. Проверьте состояние реле, возможно, оно не работает должным образом и требует замены.
3. Проблема: Кнопка не реагирует на нажатие.
Решение: Проверьте состояние кнопки, возможно, она повреждена и требует замены. Проверьте подключение проводов к кнопке и реле, возможно, провода не правильно подключены или они повреждены.
4. Проблема: Стартер работает непостоянно.
Решение: Проверьте состояние реле, возможно, оно работает неправильно и требует замены. Проверьте подключение проводов к реле и кнопке, возможно, провода не правильно подключены или они повреждены.
5. Проблема: Стартер не работает после подключения.
Решение: Проверьте состояние автомобильной батареи, возможно, она разряжена. Убедитесь, что все провода правильно подключены. Проверьте состояние реле и кнопки, возможно, они не работают должным образом и требуют замены.
