Тормозной узел автомобиля включает в себя множество компонентов, каждый из которых играет важную роль в обеспечении безопасного замедления и остановки транспортного средства. Одним из ключевых элементов являются так называемые планшеты, расположенные на задней оси. Их основная задача – обеспечить трение с барабаном или диском, превращая кинетическую энергию автомобиля в тепло.
Конструкция и материал таких изделий напрямую влияют на эффективность торможения и долговечность системы. Опорные механизмы, пружины и фиксаторы работают в сложной цепочке взаимодействий, позволяя обеспечить баланс между тормозным усилием и уровнем износа. Обратите внимание, что правильная установка и регулярная проверка этих деталей существенно увеличивают надежность всей системы.
Структура и материалы тормозных колодок
Колодки для тормозной системы Lanos состоят из двух основных частей: фрикционного материала и металлической основы. Первая отвечает за создание трения о диск, вторая – за жёсткое крепление и теплоотвод.
Фрикционный слой формируется из композитных материалов, которые подбираются с учётом износоустойчивости, эффективности торможения и допустимого уровня шума. Производители используют разные сочетания:
- Органические составы – подходят для умеренной эксплуатации, мягко работают, но быстрее изнашиваются.
- Металлические – обеспечивают высокую стойкость к износу и хорошие тормозные характеристики при высоких температурах.
- Полуметаллические – баланс между сроком службы и комфортом, стандарт на многих бюджетных авто.
- Кевлар или армированные волокна – снижают износ и уровень шума при сохранении эффективности.
Металлическая плата изготавливается методом штамповки и покрывается антикоррозийным слоем. Её форма и крепления соответствуют штатным параметрам, чтобы не требовали доработки при установке.
Чаще всего на Lanos устанавливают колодки с полуметаллическим фрикционным слоем. Этот материал выдерживает высокие температурные нагрузки и не теряет эффективности в диапазоне от -40 до +600 °C. Звук при торможении при использовании таких колодок остаётся в пределах нормы.
- Маркировка на упаковке или самом изделии помогает определить тип материала и дату производства.
- Колодки с истёкшим сроком годности теряют свои характеристики быстрее, даже при низком пробеге.
- Износ фрикционного слоя неравномерен – наружные кромки стираются сильнее, если тормозной механизм не отрегулирован.
Выбор материала напрямую влияет на износ тормозного диска. Твёрдые составы могут вызывать задиры, мягкие – быстрее сами разрушаются. Для городского стиля езды рекомендуются органические или армированные колодки. Для частых трасс и агрессивной езды стоит выбирать полуметаллические или керамические варианты.
Размеры изделий соответствуют стандарту 183–278x45x6 мм. Такие параметры обеспечивают совместимость с большинством модификаций двигателя. Важно проверять посадочные места перед установкой – отклонения могут привести к вибрациям и неравномерному износу.
Производители, рекомендованные для применения на Lanos: Bosch, Teka, ATE, TRW и Febi. Изделия этих брендов изготовлены с соблюдением температурных и механических характеристик, свойственных оригинальным узлам.
Типы материалов тормозных накладок
Фрикционные накладки делятся на три основных группы: органические, полуметаллические и керамические. Каждый состав обладает уникальными характеристиками, влияющими на сцепление, износ и тепловую устойчивость.
Органические элементы изготавливаются из смол, наполнителей и волокон. Они обеспечивают тихую работу и мягкое торможение, но быстрее изнашиваются и хуже справляются с высокими температурами. Рекомендуются для городских условий с низкой нагрузкой на тормозную систему.
Полуметаллические накладки содержат до 60% металлических фракций (сталь, медь), что повышает теплоотвод и долговечность. Они демонстрируют отличное сцепление при высоких нагрузках, но создают больший уровень шума и воздействуют на диски сильнее. Подходят для агрессивной езды и частых интенсивных торможений.
Керамические составы включают керамические волокна и мелкодисперсные наполнители. Они выделяются стабильной работой при любых температурах, низким уровнем шума и минимальным износом дисков. Высокая цена компенсируется увеличенным ресурсом и комфортом эксплуатации.
Выбор материала зависит от стиля вождения, условий эксплуатации и требований к долговечности. Для повседневной езды лучше использовать органические или керамические варианты, а для динамичного стиля – полуметаллические накладки.
Конструкция задних тормозных колодок
Колодки имеют металлическую основу, которая обеспечивает прочность и устойчивость к деформациям. На этой основе крепится фрикционный слой, который подвергается значительным нагрузкам во время торможения. Важно, чтобы этот слой имел оптимальную толщину, так как износ влияет на эффективность торможения и безопасность.
Также в конструкции присутствуют специальные направляющие, которые обеспечивают правильное положение колодок в суппорте. Эти направляющие помогают избежать заедания и обеспечивают равномерное распределение давления на фрикционный материал. Регулярная проверка состояния направляющих и их смазка могут значительно продлить срок службы тормозных элементов.
Не менее важным элементом является система антискрипов, которая предотвращает появление неприятных звуков при торможении. Это достигается за счет использования специальных прокладок и смазок, которые уменьшают вибрации и трение между колодками и диском.
При замене тормозных элементов рекомендуется использовать детали, соответствующие оригинальным спецификациям. Это обеспечит надежность и безопасность автомобиля. Также стоит обратить внимание на периодичность проверки состояния колодок, так как их износ может варьироваться в зависимости от стиля вождения и условий эксплуатации.
Влияние материалов на производительность
Материалы, используемые для изготовления тормозных накладок, напрямую влияют на их износостойкость, тепловую устойчивость и эффективность торможения. В составе фрикционных элементов применяются органические, полуметаллические и керамические смеси, каждая из которых обладает своими характеристиками.
- Органические составы: содержат смолы, волокна и наполнители. Обладают низким уровнем шума и мягким торможением, однако быстрее изнашиваются и хуже переносят высокие температуры свыше 300 °C.
- Полуметаллические материалы: включают до 60% металлических фракций (сталь, медь). Отличаются высокой износостойкостью и стабильной работой при нагреве до 600 °C, но создают больше шума и вызывают больший износ дисков.
- Керамические смеси: содержат керамические волокна и минимальное количество металлов. Обеспечивают стабильное торможение при температурах до 700 °C, снижают пылеобразование и износ дисков, при этом отличаются высокой стоимостью.
Выбор зависит от условий эксплуатации автомобиля и стиля вождения. Для городских условий с частыми остановками предпочтительнее органические материалы, так как они снижают нагрузку на диски и обеспечивают комфорт. Для загородных поездок и интенсивного использования рекомендуются полуметаллические или керамические составы, которые выдерживают высокие температуры без потери эффективности.
Рекомендуется регулярно проверять состояние накладок, обращая внимание на появление трещин и изменение толщины фрикционного слоя. Замена должна производиться до достижения минимально допустимой толщины, обычно 2-3 мм, чтобы избежать перегрева и деформации дисков.
Для повышения долговечности стоит использовать материалы с улучшенной термостойкостью и антифрикционными добавками, снижающими коэффициент трения и износ. При выборе обращайте внимание на сертификаты качества и отзывы реальных пользователей, поскольку качественные составы обеспечивают стабильное замедление и безопасность движения.
Сравнение оригинальных и неоригинальных колодок
Оригинальные тормозные элементы для автомобиля производятся согласно техническим регламентам завода-изготовителя. Они обеспечивают точное соответствие по геометрии, составу фрикционного материала и теплоотдаче. При использовании такие детали демонстрируют стабильную эффективность торможения и равномерный износ.
Неоригинальные аналоги делятся на две категории: лицензионные изделия от известных брендов и продукция малоизвестных производителей. Первые, как правило, соответствуют стандартам качества, но могут иметь отличия в составе материалов. Вторые часто уступают по параметрам трения, теплостойкости и долговечности.
Сравнительные испытания показывают, что оригинальные изделия имеют коэффициент трения 0.35–0.42, тогда как бюджетные заменители могут демонстрировать значения в пределах 0.28–0.36. Это???? тормозной путь: на скорости 80 км/ч разница может составить до 3–5 метров.
Ресурс оригинальных изделий достигает 40–50 тысяч километров при средней нагрузке. Неоригинальные аналоги, особенно низкобюджетные, требуют замены уже через 25–35 тысяч километров. Это связано с меньшей плотностью фрикционного слоя и повышенным износом при нагреве.
Цена оригинальных изделий выше в 1.5–2 раза по сравнению с аналогами. Однако при учете срока службы и безопасности, затраты на оригинальные элементы окупаются за счёт меньшей частоты замены и стабильной эффективности.
При выборе рекомендуется обращать внимание на производителей: ATE, Ferodo, Textar – это бренды, предлагающие лицензионные замены с подтверждёнными характеристиками. Продукция неизвестных китайских брендов без сертификации может содержать некорректные материалы и не соответствовать требованиям по тормозному усилию.
Установка неоригинальных изделий не влечёт за собой немедленной угрозы безопасности, если выбран проверенный производитель. Однако при покупке важно проверять сертификаты соответствия, толщину фрикционного слоя (минимум 8 мм) и отсутствие расслоений или трещин на поверхности.
При выборе между ценой и качеством, предпочтение следует отдавать проверенным брендам с документально подтверждёнными характеристиками. Оригинал – лучший вариант в плане долговечности и предсказуемости, аналоги допустимы при соблюдении требований к производителю и качеству материала.
Процесс установки и обслуживания
Замена фрикционных накладок на задней оси Chevrolet Lanos требует точного соблюдения последовательности действий. Эти компоненты подвержены естественному износу, и своевременная замена предотвращает повреждение других элементов тормозной системы.
- Подготовьте инструменты: домкрат, ключи на 13 и 17, отвертку, молоток с пластиковой насадкой.
- Автомобиль необходимо загнать на ровную поверхность. Рычаг стояночного тормоза должен быть полностью опущен.
- Поддомкратьте заднюю часть машины, снимите колесо.
Далее следует открутить направляющие колодок. Для этого понадобится ключ на 13. Ослабление болтов не означает их полного извлечения – просто отведите элементы в сторону, чтобы освободить доступ к барабану. Последний может быть прикипевшим, поэтому легкие удары через деревянную проставку помогут его снять без повреждений.
- Осмотрите состояние цилиндров. При наличии следов тормозной жидкости требуется замена уплотнителей или полная замена агрегата.
- Снимите старые накладки, отсоединив пружинные крепления и регулировочные элементы.
- Перед установкой новых компонентов очистите поверхность тормозного барабана и механизма от пыли и загрязнений.
Установка новых элементов выполняется в обратной последовательности. Особое внимание уделите положению фрикционных накладок относительно тормозного барабана. Неправильное размещение приведет к неравномерному износу и снижению эффективности торможения.
- Новые изделия не требуют предварительной притирки, однако рекомендуется провернуть барабан вручную для самонастройки механизма.
- После сборки нажмите педаль тормоза несколько раз, чтобы колодки заняли рабочее положение.
- Проверьте уровень жидкости в расширительном бачке. При необходимости долейте до нормы.
Обслуживание включает регулярный осмотр каждые 10 000 км. Контролируйте толщину накладок – критический предел составляет 2 мм. При достижении этой отметки дальнейшая эксплуатация недопустима. Также обращайте внимание на состояние барабанов: глубокие борозды или трещины требуют замены или проточки на станке.
Подготовка к замене тормозных колодок
Перед началом демонтажа необходимо обеспечить полную фиксацию автомобиля. Используйте подъемник или домкраты, чтобы поднять переднюю часть машины и зафиксировать её на устойчивых опорах. Не забудьте снять колесо, чтобы обеспечить свободный доступ к тормозному механизму.
Проверьте уровень тормозной жидкости в бачке. При необходимости устраните избыточное давление в системе, аккуратно отпустив главный цилиндр или использовав специнструменты для снятия давления. Отсюда важно соблюдать чистоту, избегая попадания грязи и пыли в рабочую зону тормозной системы.
Осмотрите состояние крепежных элементов. Проверьте, нет ли коррозии и повреждений на болтах, шпильках и направляющих направляющих. Если обнаружены повреждения или износ, подготовьте замену деталей или заготовки для восстановления.
Для предотвращения загрязнения элементов тормозного механизма подготовьте защитные кожухи, пленки или мягкие тканевые прорезы, чтобы избежать попадания грязи и пыли в закрытые узлы во время демонтажа.
Заранее подготовьте необходимые инструменты: ключи, отвертки, пассатижи и съемники для извлечения изношенных элементов. Также подготовьте смазки, предназначенные для тормозных систем, чтобы обеспечить гладкую работу новых компонентов.
Пошаговая инструкция по установке
Для замены тормозных элементов на автомобиле выполните следующие шаги:
| Шаг | Описание |
|---|---|
| 1 | Подготовьте необходимые инструменты: ключи, отвертки, домкрат, подставки и смазку для тормозов. |
| 2 | Поднимите заднюю часть автомобиля с помощью домкрата и установите подставки для безопасности. |
| 3 | Снимите колесо, открутив гайки с помощью ключа. Убедитесь, что они не повреждены. |
| 4 | Открутите крепления, удерживающие старые элементы. Используйте подходящий ключ для этого. |
| 5 | Снимите старые детали, аккуратно извлекая их из посадочных мест. |
| 6 | Очистите посадочные места от грязи и старой смазки. Это обеспечит надежное крепление новых компонентов. |
| 7 | Установите новые элементы, следуя инструкции производителя. Убедитесь, что они правильно зафиксированы. |
| 8 | Закрепите новые детали, затянув крепления до необходимого момента. Не переусердствуйте, чтобы не повредить резьбу. |
| 9 | Установите колесо обратно и затяните гайки в соответствии с рекомендациями по моменту затяжки. |
| 10 | Опустите автомобиль с домкрата и проверьте работу новых элементов, прокачав тормоза перед началом движения. |
Следуя этой инструкции, вы сможете успешно заменить тормозные компоненты на вашем автомобиле. Убедитесь в соблюдении всех мер безопасности и используйте качественные запчасти для достижения наилучших результатов.
Советы по обслуживанию и уходу
Регулярная проверка состояния тормозных элементов поможет избежать серьезных проблем. Рекомендуется осматривать колодки каждые 10 000 километров пробега. Обратите внимание на толщину фрикционного материала; если она меньше 3 мм, необходимо заменить детали.
Чистка тормозной системы также играет важную роль. Используйте специальный очиститель для тормозов, чтобы удалить пыль и грязь. Это предотвратит перегрев и обеспечит стабильную работу.
Следите за уровнем тормозной жидкости. Низкий уровень может указывать на утечку или износ колодок. Проверяйте жидкость каждые 5 000 километров и заменяйте ее каждые два года.
При замене колодок используйте только качественные запчасти. Это обеспечит надежность и долговечность. Не забывайте смазывать направляющие и контакты, чтобы избежать заедания.
Регулярная проверка тормозного диска также необходима. Измеряйте его толщину и проверяйте на наличие трещин или износа. Если диск изношен более чем на 1 мм, его следует заменить.
| Параметр | Рекомендация |
|---|---|
| Толщина колодок | Не менее 3 мм |
| Чистка | Каждые 10 000 км |
| Проверка жидкости | Каждые 5 000 км |
| Замена жидкости | Каждые 2 года |
| Проверка диска | Каждые 10 000 км |
Соблюдение этих рекомендаций поможет поддерживать тормозную систему в хорошем состоянии и обеспечит безопасность на дороге.
Распространенные ошибки при установке
Неправильное расположение фиксаторов и пружинных элементов приводит к слабой фиксации механизма и ускоренному износу деталей. Перед монтажом следует тщательно проверить наличие всех компонентов и их правильное положение, чтобы исключить смещение во время эксплуатации.
Некорректная установка направляющих или неправильная их регулировка вызывает нарушение равномерности прижатия к тормозному диску. Это влечет за собой снижение эффективности торможения и повышенный износ колодок. Обязательно стоит придерживаться заводских значений зазоров и правил регулировки.
Использование неподходящих или поврежденных крепежных элементов – частая ошибка. Старые или неправильно затянутые болты могут разрушиться при использовании, вызывая люфт и угрозы безопасности. Рекомендуется заменять поврежденные крепежи на новые со специальной резьбой.
Ошибка при нанесении смазки на поверхности скольжения – ее избыточное или недостаточное количество. Это ведет к появлению заеданий или слабому тормозному эффекту. Следует использовать только специализированную смазку, которая подходит для системы, и наносить ее строго по инструкциям.
Недостаточный контроль уровня и состояния тормозной жидкости – основная причина отказа системы. Перед установкой необходимо проверить наличие нужного количества жидкости, убедиться в отсутствии воздуха в контуре и очищать рабочие поверхности от загрязнений. Не допускается использование старой или загрязненной жидкости.
Несоблюдение последовательности сборки – неправильное закрепление элементов в процессе монтажа разрывает целостность механизма или порождает дисбаланс. Для предотвращения ошибок важно соблюдать специфицированные шаги, указанные в инструкции, и повторно проверять все фиксации.

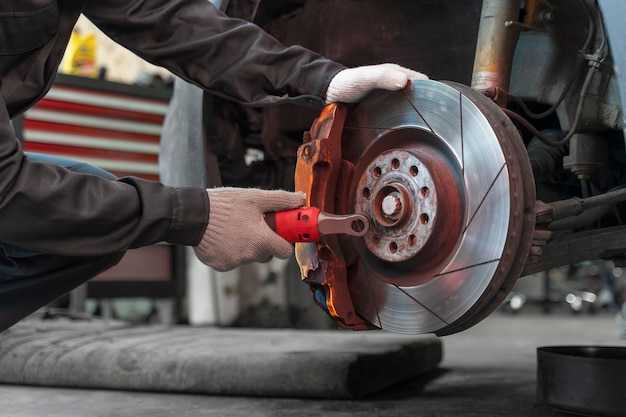

Проверка состояния тормозных элементов
Осмотр износа накладок тормозных механизмов осуществляется при демонтаже колес или через визуальный осмотр в щадящем режиме. Основным показателем служит толщина фрикционного слоя: минимальный допустимый размер – 2 мм. Если при измерении она меньше – необходимо заменить компоненты.
При визуальном осмотре обратите внимание на наличие равномерного слоя износа без глубоких борозд и ступенек. Неравномерность укажет на возможные проблемы с направляющими механизмами или кривизной диска. Также следует оценить наличие повреждений, сколов или трещин на накладках и металлической основе.
Значительным признаком изношенности служит наличие металлизированного износа – это проявляется в виде металлического блеска на поверхности фрикционного слоя. Такой износ говорит о необходимости проведения технической диагностики и замены деталей, поскольку дальнейшее использование способно повредить диск или тормозной механизм в целом.
Проверка фиксации элементов системы торможения включает осмотр крепления зажимных скоб и надежности зажимов. Ослабленные или изношенные компоненты снижают эффективность торможения, что приводит к увеличению тормозного пути и ухудшению управляемости.
Обратите особое внимание на состояние направляющих и пыльников. Засорение грязью, пылью или наличием коррозии увеличивает риск заедания механизмов и неравномерного износа. Коррозия на металлических частях указывает на необходимость очистки и обработку антикоррозийными средствами или замену поврежденных элементов.
Планомерная проверка должна осуществляться не реже одного раза в 10 тысяч километров пробега или при заметных неисправностях в работе системы. В случае обнаружения признаков износа или повреждений – замену элементов производят незамедлительно, чтобы обеспечить безопасность и надежность при эксплуатации транспорта.
