Система отображения уровня горючего в автомобилях УАЗ с одноконтактным датчиком представляет собой важный элемент, обеспечивающий водителя необходимой информацией о запасах топлива. Понимание принципов работы этого устройства позволяет избежать неприятных ситуаций на дороге и оптимизировать расход горючего.
Одноконтактный датчик, как правило, функционирует на основе изменения электрического сопротивления в зависимости от уровня жидкости в баке. При этом важно учитывать, что точность показаний может зависеть от состояния самого датчика и проводки. Регулярная проверка этих компонентов поможет поддерживать систему в исправном состоянии.
При возникновении проблем с отображением уровня горючего, стоит обратить внимание на возможные неисправности. Часто причиной сбоя может стать загрязнение контактов или повреждение проводов. Рекомендуется периодически очищать соединения и проверять целостность проводки, что позволит избежать ненужных затрат на ремонт.
Также стоит отметить, что правильная установка и калибровка датчика играют ключевую роль в его работе. Неправильное размещение может привести к искажению показаний, что в свою очередь повлияет на планирование поездок и расход горючего. Поэтому важно следовать рекомендациям производителя при установке и настройке оборудования.
Основы работы указателя топлива
Устройство, отвечающее за отображение уровня жидкости в баке, функционирует на основе принципа изменения сопротивления. В большинстве случаев используется поплавковый механизм, который перемещается в зависимости от объема жидкости. При изменении уровня, поплавок поднимается или опускается, что приводит к изменению сопротивления в электрической цепи.
Сигнал, получаемый от датчика, передается на приборную панель, где преобразуется в показания. Важно, чтобы соединения были надежными, так как плохой контакт может привести к неправильным показаниям. Рекомендуется периодически проверять состояние проводки и разъемов.
Для точности отображения уровня, необходимо учитывать, что форма и конструкция бака могут влиять на работу устройства. Например, в некоторых моделях могут быть установлены дополнительные элементы, которые препятствуют свободному движению поплавка. Это может привести к задержкам в обновлении показаний.
При диагностике неисправностей стоит обратить внимание на калибровку. Неправильная настройка может вызвать расхождения между реальным уровнем и показаниями на панели. В некоторых случаях потребуется использование специализированного оборудования для корректировки.
Регулярное обслуживание и проверка системы помогут избежать неожиданных ситуаций. Рекомендуется проводить осмотр перед длительными поездками, чтобы убедиться в исправности устройства и точности отображаемых данных.
Принцип действия одноконтактного указателя
Одноконтактный индикатор работает на основе изменения электрического сопротивления. В его конструкции используется поплавок, который перемещается в зависимости от уровня жидкости в баке. Когда уровень топлива снижается, поплавок опускается, изменяя сопротивление в цепи.
Сигнал от датчика передается на приборную панель, где преобразуется в показания на шкале. Важно, чтобы соединения были надежными, так как плохой контакт может привести к неправильным показаниям. Рекомендуется периодически проверять состояние проводки и разъемов.
Для точной работы устройства необходимо учитывать, что на его функционирование могут влиять внешние факторы, такие как температура и загрязнение. Регулярная чистка и проверка системы помогут избежать ошибок в показаниях.
При установке нового датчика следует обратить внимание на его совместимость с существующей электроникой автомобиля. Неправильный выбор может привести к сбоям в работе. Рекомендуется использовать оригинальные запчасти или качественные аналоги.
Компоненты схемы указателя топлива
Основной элемент – датчик уровня топлива, выполненный в виде поплавка, закрепленного на рычаге механизма измерения. Внутри резервуара поплавок движется в вертикальной плоскости, передавая изменения уровня жидкости на стрелку прибора.
Проводящий элемент, обычно изготовленный из материалa с питанием на корпусе, образует цепь с регулятором сопротивления. При изменении положения поплавка сопротивление меняется, что обеспечивает изменение выходного сигнала.
Резистор-датчик, выполненный в виде переменного сопротивления или потенциометра, принимает концентрированный сигнал, связанный с положением поплавка. Его параметры подбираются с учетом диапазона измерений и точности.
Механизм передачи усилия включает кронштейн, рычаги и ось подвеса, обеспечивающие плавное и точное движение стрелки прибора. Эти элементы позволяют передать малые изменения положения поплавка с минимальными погрешностями.
Электронный блок, выполняющий функции сравнения сигнала с эталонными значениями, при необходимости включает контроллер состояния датчика или систему самотестирования. В современных моделях присутствует интерфейс для диагностики и адаптации.
Типичные неисправности и их диагностика
Неисправности датчика уровня топлива на автомобилях УАЗ зачастую связаны с износом резистивного элемента, обрывом проводов или коррозией контактов. Причиной может быть и механическое повреждение поплавкового механизма. Сбои в работе отображаются как некорректные показания на приборной панели – стрелка может застревать, «гулять» или показывать пустой бак при наличии топлива.
Диагностика начинается с визуального осмотра проводки и разъемов. Особое внимание стоит уделить месту подключения к массе и к кузову. Коррозия или окисление приводит к потере контакта. Также проверяется целостность проводов мультиметром: сопротивление на участке не должно превышать пару ом. Если обрывов не выявлено, переходят к проверке самого датчика.
| Проблема | Внешние проявления | Способ проверки |
|---|---|---|
| Износ резистивного слоя | Нестабильные показания, «скачки» стрелки | |
| Обрыв или перетирание проводов | Стрелка не отклоняется или зависает | Прозвонка цепи мультиметром |
| Нарушение контакта на массе | Отсутствие реакции при включении зажигания | Проверка надежности крепления и чистоты контактов |
| Залипание поплавка | Постоянные показания, независимо от уровня топлива | Визуальный осмотр и свободное перемещение механизма |
| Короткое замыкание в цепи | Стрелка уходит в максимум сразу после включения | Замер сопротивления между сигнальным проводом и массой |
Поведение указателя при включенном зажигании дает важную информацию. Если стрелка не отклоняется – возможен обрыв или отсутствие питания. Если отклоняется до максимума – вероятно короткое замыкание на сигнальном проводе. Медленное движение стрелки в сторону увеличения может говорить об увеличенном сопротивлении в цепи.
Для тестирования исправности можно подключить реостат между массой и сигнальным проводом. Плавное изменение сопротивления от 0 до максимума (обычно 90–120 Ом) должно сопровождаться равномерным движением стрелки. Отсутствие реакции – признак неисправности прибора на щитке.

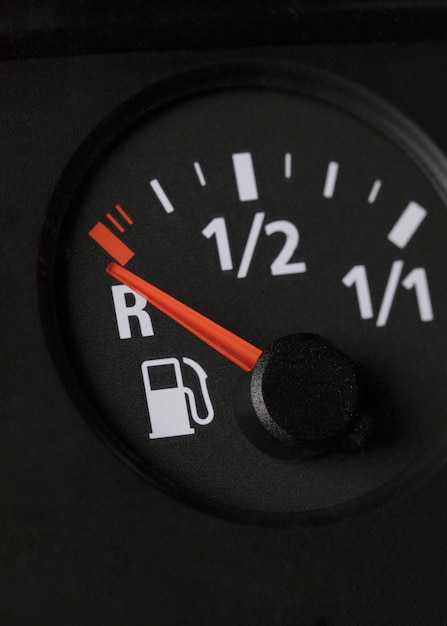

Роль датчика уровня топлива в системе
Датчик уровня топлива служит ключевым элементом системы отображения информации о запасе топлива в баке. Он преобразует механическое или электрическое воздействие в электрический сигнал, понятный приборной панели водителя. Данный компонент обеспечивает точное отображение уровня топлива, предотвращая риск незапланированного остова.
Основной функцией инструмента является контроль уровня с учетом расхода топлива, что помогает своевременно определить необходимость дозаправки. Корректная работа датчика способствует предотвращению ситуации с низким запасом топлива или его избыточным наличием, что способно негативно сказаться на расходе и работе двигателя.
| Характеристика | Особенности | Рекомендации по обслуживанию |
|---|---|---|
| Тип датчика | Проверка работоспособности осуществляется путём измерения сопротивления при разных уровнях топлива; тест проводят с помощью мультиметра. | |
| Зона чувствительности | Область вмешательства – от полного бака до минимального уровня. Повышенная точность достигается в районе критических значений. | Регулярная калибровка гарантирует правильность отображения уровня при износе или загрязнении. |
| Материал изделия | Корпусы из деталей, устойчивых к воздействию топлива и агрессивных веществ, предотвращают повреждение механизма. | Обслуживание предполагает очистку от осадка, устранение коррозии, проверку надежности соединений. |
При сбое датчика возможны искажения данных о запасе топлива, что ведет к неправильному отображению или отказу системы. В таких случаях целесообразно протестировать устройство, проверить цепи соединений, а при необходимости заменить его на рабочий аналог. Надлежащее функционирование этого элемента гарантирует своевременное информирование о состоянии топлива и предотвращение потенциальных проблем с эксплуатацией транспортного средства.
Установка и настройка указателя топлива
Для корректной работы системы отображения уровня жидкости в баке необходимо следовать определённым шагам при установке и настройке. Важно учитывать специфику устройства и его совместимость с автомобилем.
Перед началом работ подготовьте следующие инструменты и материалы:
- Набор ключей и отверток;
- Мультиметр для проверки электрических соединений;
- Изолента и термоусадочные трубки;
- Новый датчик уровня, если требуется замена.
Процесс установки включает в себя несколько этапов:
- Отключение аккумулятора. Это предотвратит короткое замыкание во время работы с электрическими компонентами.
- Демонтаж старого устройства. Аккуратно отсоедините провода и извлеките датчик из бака. Убедитесь, что не повредили соединения.
- Установка нового датчика. Убедитесь, что он правильно установлен и зафиксирован. Проверьте, чтобы уплотнительные элементы были в хорошем состоянии.
- Подключение проводов. Следуйте схеме подключения, указанной в инструкции. Используйте мультиметр для проверки правильности соединений.
- Проверка работоспособности. Включите аккумулятор и проверьте, отображает ли прибор уровень жидкости корректно. Если показания неверные, проверьте соединения и настройки.
Настройка устройства может потребовать дополнительных действий:
- Калибровка показаний. Если уровень отображается неправильно, возможно, потребуется откалибровать датчик. Это можно сделать, следуя инструкциям производителя.
- Регулировка чувствительности. Некоторые модели позволяют изменять чувствительность датчика, что может улучшить точность отображения.
После завершения установки и настройки рекомендуется провести тест-драйв, чтобы убедиться в правильной работе системы. Обратите внимание на любые аномалии в показаниях и при необходимости повторите проверку соединений.
Подготовка к установке: что нужно учесть
Перед началом работ по замене или установке нового датчика уровня топлива важно собрать все необходимые компоненты и инструменты. Отсутствие хотя бы одного элемента может привести к остановке процесса или неправильному подключению.
- Новый датчик с подходящими характеристиками под конкретную модель транспортного средства.
- Комплект проводов и разъёмы, совместимые с бортовой сетью.
- Мультиметр или тестер для проверки напряжения и целостности цепи.
- Инструменты: отвёртки (плоская и крестовая), ключи, пассатижи.
- Документация на автомобиль: электрические схемы, расположение контактов.
Перед вмешательством в электрическую цепь отключите питание. Снимите клемму с аккумулятора, чтобы исключить возможность короткого замыкания или повреждения электрооборудования.
Осмотрите место установки. Убедитесь, что старый датчик полностью демонтирован, а посадочное место очищено от загрязнений. Проверьте целостность проводки от датчика до приборной панели. Часто повреждения происходят в зоне прохождения жгута через бак или в местах соединения разъёмов.
Сопротивление датчика должно соответствовать нормам, указанным в технической документации. При отклонениях возможны некорректные показания на шкале приборов.
- Измерьте сопротивление в крайних положениях: при пустом и полном баке.
- Проверьте напряжение на входе в блок указателя.
- Убедитесь в отсутствии окислов на контактах.
При подключении нового устройства ориентируйтесь на маркировку проводов и схему подключения. Часто цветовая кодировка отличается от заводской, особенно при использовании неоригинальных комплектующих.
После монтажа и подключения проведите пробный запуск. Включите зажигание, но двигатель не заводите. Наблюдайте за поведением стрелки. Она должна плавно реагировать на изменение положения поплавка. Резкие скачки или отсутствие реакции – сигнал к перепроверке соединений и полярности.
Пошаговая инструкция по установке
Открутите крышку цикла изнутри кабины с помощью отвертки или ключа. Это обеспечит доступ к модулю за приборной панелью.
Отключите аккумулятор, чтобы исключить шанс короткого замыкания во время монтажных работ.
Аккуратно снимите панель приборов, используйте пластиковые лопатки или специальные инструменты, чтобы не повредить крепежи и обшивку.
Найдите оригинальный фильтр указателя топлива: он располагается за панелью в месте, совпадающем с маркировками или внутренней схемой автомобиля.
Отсоедините разъем старого датчика указателя топлива, зажав фиксатор, снимите его с креплений.
Обратите внимание на расположение и порядок монтажа. Вставьте новый одноконтактный датчик в посадочное место, ориентируясь на ранее снятый элемент.
- Застегните фиксатор до характерного щелчка.
- Подсоедините разъем к новому датчику, убедившись, что контакт плотный и надежный.
Установите панель обратно, закрепите все фиксаторы и провода на своих местах. Не перетягивайте крепежи, чтобы не деформировать пластик.
Проверьте работу системы – запустите двигатель и убедитесь в правильной работе стрелки на приборной панели, а также в отсутствии ошибок в бортовом компьютере.
Настройка и калибровка измерителя
Процесс настройки начинается с проверки соответствия показаний прибора реальному уровню в баке. Отклонения могут возникать из-за износа резистивного элемента или механических повреждений поплавкового механизма.
Для точной калибровки используется мультиметр. Измерение сопротивления проводится между контактами, соответствующими минимальному и максимальному уровню. Показания должны соответствовать диапазону 0–90 Ом. При отклонениях более чем на 10% требуется корректировка или замена датчика.
Настройка выполняется в два этапа: физическая и электрическая. Первый подразумевает проверку подвижности поплавка, отсутствие заеданий и повреждений шланга. Второй – регулировка напряжения на выходе с учетом сопротивления резистора. Стандартное значение – от 3,3 до 4,5 В при полностью заполненном баке.
Для коррекции используют переменный резистор, встроенный в плату приборной панели. При помощи отвертки вращают регулировочный элемент до момента, пока стрелка не займет крайнее положение при минимальном сопротивлении датчика и не вернется в нулевое при максимуме. Повторную проверку осуществляют с шагом 10% заполнения.
Если датчик установлен неправильно, возможны некорректные показания даже при исправной электронике. Проверяйте его положение в баке: допустимый перекос по оси – не более 3 градусов. При сильных отклонениях или постоянных сбоях рекомендуется заменить поплавковый датчик на новый.
Советы по обслуживанию и уходу за системой
Регулярная проверка состояния контактов соединений предотвращает появление корродированных участков и ухудшение сигнала. Используйте контактную смазку, предназначенную для автомобильных систем, чтобы снизить износ и защитить от влаги.
Техническое обслуживание разъемов включает очистку от пыли и грязи с помощью изопропилового спирта и мягкой щетки. После очистки важно обеспечить надежное соединение, избегая чрезмерного затяжения крепежных элементов.
Проверяйте целостность изоляции проводов и отсутствие трещин на пластиках разъемов. Поврежденные изоляции требуют немедленной замены, чтобы исключить риск коротких замыканий и утечек сигнала.
Обеспечьте стабильное питание системы, избегая скачков напряжения, которые могут привести к сбоям или поломкам. В случае подозрения на нестабильное питание рекомендуется использовать стабилизатор или корректирующую схему.
Периодически проводите диагностические проверки с использованием мультиметра и специального оборудования, чтобы обнаружить возможные отклонения в работе. Определение проблем на ранней стадии предотвращает серьезные последствия и снижает затраты на ремонт.
Перед монтажом новых элементов убедитесь в чистоте контактов и правильности установки. Используйте только оригинальные компоненты или сертифицированные аналоги, совместимые с системой. Это гарантирует долговечность и корректную работу без дополнительных настроек.
