Центральным элементом коммутации выступает монтажная коробка, где собраны основные соединения: цепи освещения, зажигания, стартера, сигнализации и приборов. В неё входят 3 основных жгута – от аккумулятора, от замка зажигания и от генератора. Идентифицировать каждый провод можно по цветовой маркировке и номерам клемм, нанесённым на внутренней стороне крышки блока.
Реле стартера и звуковой сигнал подключены через отдельные цепи и не зависят от общего блока предохранителей. Особое внимание следует уделить проводке от генератора к аккумулятору – по ней проходит ток до 50 А, поэтому её сечение должно быть не менее 4 мм². При неисправности реле или предохранителей допускается временная замена на аналогичные изделия от ВАЗ или ЗИЛ, при соблюдении параметров тока и полярности.
При ремонте или модернизации цепей рекомендуется использовать клеммы типа ‘папа-мама’ для быстрого соединения. Все соединения должны быть защищены от влаги и механического повреждения, особенно в моторном отсеке. При самостоятельной прокладке дополнительных проводов – например, для подключения внешнего усилителя – следует избегать расположения вблизи источников тепла и движущихся частей агрегатов.
Основы монтажа электропроводки: подготовка, материалы, детали
Перед началом работ по замене кабелей в автомобиле Москвич 412 необходимо снять аккумуляторную батарею. Это исключит риск короткого замыкания при случайном контакте с клеммами. Все работы ведутся при отсоединенном минусовом проводе.
Основной кабель, применяемый для питания основных потребителей – это провод ВПВ с сечением 2,5 мм². Для освещения подойдет мягкий многожильный провод сечением 0,75 мм². В некоторых участках, например, для питания стартера, используется провод ПВ3 16 мм². Обязательно проверяйте соответствие сечения нагрузке.
Разъемы и колодки должны быть герметичными, особенно в местах прохода через кузов. Используйте резиновые уплотнители и термоусадочные трубки для защиты соединений от влаги. Никогда не соединяйте алюминиевые и медные провода напрямую – используйте специальные клеммы или гильзы для надежного соединения.
Для крепления применяются пластиковые хомуты, скобы и кабельные стяжки. При прокладке избегайте острых краев и мест с высокой температурой, таких как рядом с выпускным коллектором. Провода должны быть зафиксированы через каждые 20–30 см, особенно в подвижных частях.
Все соединения выполняются с использованием изолированных наконечников НШВИ или НШВ. Это обеспечивает надежный контакт и защищает от окисления. При скрутке проводов используйте паяльник с канифолью – холодная пайка недопустима.
Каждый провод должен маркироваться в соответствии с заводскими обозначениями. Это упрощает дальнейшую диагностику. Хорошей практикой является составление собственной схемы подключения по мере сборки – это сэкономит время при поиске неисправностей.
При выборе предохранителей обращайте внимание на номинал. Установка «жучков» или предохранителей с завышенным током может привести к возгоранию. Проверяйте каждый предохранитель до монтажа с помощью мультиметра.
Выбор и подготовка кабеля: типы и сечения
При замене проводов в автомобиле «Москвич-412» выбор подходящего кабеля определяется его сечением, изоляцией и конструкцией. Для питания основных узлов – стартера, генератора, зажигания – применяется медный многопроводный кабель. Такой тип обеспечивает гибкость и устойчивость к вибрациям.
Сечение кабеля подбирается с учётом максимального тока нагрузки: для бортовой сети 12 В актуальны следующие параметры. Питание зажигания и приборов – от 0,5 до 1,5 мм². Сигналы поворотов, стоп-света и габаритов – до 0,75 мм². Для системы освещения допустимо использование проводов с сечением 0,5 мм², если длина участка менее 2 метров.
Кабель для стартера должен выдерживать ток до 200 А, поэтому здесь применяется сечение не менее 16 мм². Часто используется марка ПУГВ или МКЭТ с изоляцией ПВХ. Такие провода устойчивы к нагреву и не горят при коротком замыкании.
Генератор также требует толстого кабеля – от 10 мм², особенно при токе зарядки более 60 А. Для соединения с аккумулятором подойдут кабели сечением 16 мм². Важно учитывать длину трассы – чем длиннее провод, тем большее сечение необходимо.
При выборе изоляции обращайте внимание на стойкость к температуре. В моторном отсеке кабель может нагреваться до +80…+100 °C. ПВХ-изоляция подходит для большинства участков, но предпочтительно применение изоляции из кремнийорганического каучука – она более стойкая к перегреву и ультрафиолету.
Подготовка кабеля включает зачистку от изоляции на нужную длину без повреждения токопроводящей жилы. Используйте специальный инструмент или нож с тонким лезвием. Многопроводные жилы скручиваются и лужатся для надёжного контакта при пайке или обжиме наконечниками. Обязательно заизолируйте соединения термоус shrink-трубками или ПВХ-изолентой.
Рекомендации:
- Для массы используйте кабель с сечением не менее, чем у плюсового провода.
- При укладке избегайте мест перегиба и контакта с острыми краями.
- Все соединения должны быть защищены от влаги и механических повреждений.
Определение оптимальных маршрутов прокладки проводки
При прокладывании проводов в классическом автомобиле важно учитывать минимальное расстояние между источником питания, потребителями и массой, чтобы снизить сопротивление и избежать перегрева. В условиях ограниченного пространства лучше использовать уже предусмотренные заводские жгуты и каналы, адаптируя новые трассы под существующие технологические отверстия и крепежи.
Рекомендуется группировать провода по функциональным узлам – например, отдельные пучки для освещения, питания двигателя и приборной панели. Это облегчит диагностику и последующий ремонт. Для защиты от механических повреждений следует прокладывать провода вдали от движущихся деталей и острых кромок кузова, используя гофрированные трубки и пластиковые клипсы.
Таблица ниже демонстрирует примерные маршруты и рекомендуемые длины проводов для ключевых цепей, исходя из типового расположения компонентов:
| Элемент | Начальная точка | Конечная точка | Примерная длина провода (м) | Особенности прокладки |
|---|---|---|---|---|
| Аккумулятор → Замок зажигания | Аккумуляторный отсек | Панель приборов | 1,5 | Прокладывать вдоль левой стойки кузова, использовать защитную гофру |
| Замок зажигания → Генератор | Панель приборов | Отсек двигателя | 1,2 | Провод прокладывать с правой стороны моторного отсека, избегать контакта с горячими элементами |
| Замок зажигания → Передние фары | Панель приборов | Передняя часть кузова | 1,7 | Использовать штатные каналы под капотом, закреплять клипсами для предотвращения вибрации |
| Замок зажигания → Приборная панель | Панель приборов | Приборная доска | 0,5 | Прокладывать внутри панели, избегая перегибов и контакта с металлическими деталями |
Важный момент – использование проводов с сечением, соответствующим расчетному току нагрузки, и применение надежных клемм и изоляции. Для предотвращения коррозии контактов следует использовать специальные смазки или изоленты с антикоррозионными свойствами.
Избегать прокладки кабелей вблизи выхлопной системы и мест с высокой температурой. В местах прохождения через металлические панели обязательна установка резиновых втулок для предотвращения повреждения изоляции.

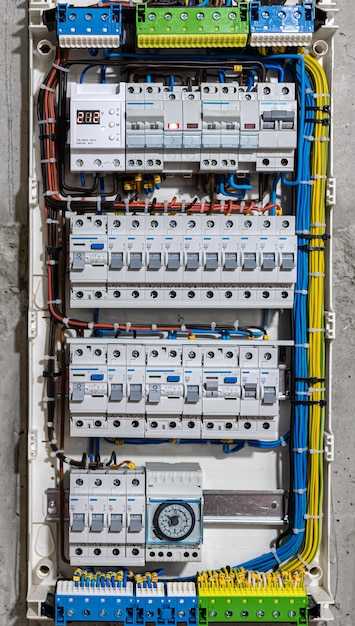

Обзор необходимых матералов и инструментов для работ
Для выполнения электромонтажных работ потребуется подборка компонентов, обеспечивающих надежную и безопасную подключку. В первую очередь, необходимы кабели прокладки с соответствующей допустимой нагрузкой и сечением, например, медные жилы с сечением 2,5 мм² для основных линий и 1,5 мм² – для спавших цепей. Их следует приобретать с сертифицированной изоляцией, устойчивой к контактам с маслом и механическим повреждениям.
Щит распределения с автоматическими предохранителями – обязательный элемент системы. Важно выбрать модель, способную выдержать номинальный ток сети (обычно 16-25 А) и иметь достаточное количество приборов для защиты различных цепей.
Аксессуары для соединения и фиксации кабелей включают клеммные колодки, зажимы и коробки монтажные. Изолента и термоусадочные трубки понадобятся для изоляции соединений, а пластиковые кабель-каналы обеспечат аккуратное укладывание проводки по стенам.
Из инструментов пригодятся: острый кусачки и бокорезы для резки кабелей, тестер или мультиметр для проверки цепей, отвертки с изолированными ручками для закрепления разводки, а также клещи для снятия изоляции с жил. Для работы с кабельными зажимами потребуется специальный инструмент – ножницы или щипцы.
Паяльник и паяльная паста рекомендуется иметь при необходимости соединения медных элементов или ремонта. Небольшой молоток и уровень понадобится для крепежных работ и проверки горизонта расположения элементов. Образец схемы или схема монтажа поможет исключить ошибки при сборке.
Особенности установки соединений и соединительных коробок
При выполнении соединений в электропроводке необходимо использовать монтажные короба с расчетом на тип соединяемых кабелей и их количество. Ключевое правило – обеспечить свободный доступ к соединениям для будущего обслуживания и ремонта, избегая плотной укладки проводов.
Соединительные коробки должны монтироваться в легкодоступных местах, таких как панели приборов или под обшивкой. При выборе положения важно учитывать возможную вибрацию и тепловое расширение, чтобы не допустить смещения или повреждения соединений.
Перед началом монтажа рекомендуется подготовить все необходимые материалы: зажимы, наконечники, изоляционную ленту и термоусадочные трубки. Это ускоряет рабочий процесс и помогает избежать ошибок при соединении проводов.
При обжиме кабелей важно использовать качественные инструменты и соблюдать принцип надежности. Окончательное соединение должно быть плотно зафиксировано без перекосов и лишних зазоров, которые могут привести к окислению или нагреву контактов.
Для повышения безопасности рекомендуется применять изолирующую ленту или термоусадочную трубку поверх соединения. В некоторых случаях применяют клеммные колодки с винтовыми зажимами, что обеспечивает стабильный контакт и удобство демонтажа.
Отдельное внимание уделяется маркировке соединений: идентификация кабелей по цветам или меткам облегчает последующий монтаж и устранение неисправностей. Не стоит забывать о фиксации проводов внутри коробки, чтобы исключить их случайное смещение при вибрациях или ремонтных работах.
Правила защиты и заземления электросистемы
Для обеспечения безопасности эксплуатации электроустановки важно правильно обеспечить заземление. Обязательно используйте металлическую заземляющую шину, соединенную с корпусами всех металлических элементов, контакты которых могут стать источником поражения при повреждении изоляции. Контроль качества заземления в процессе сборки и регулярное тестирование должны стать неотъемлемой частью обслуживания системы.
Рекомендуется использовать заземляющие проводники сечением не менее 16 мм² для осевых линий и 10 мм² для ответвлений, чтобы снизить риск перегрева и обеспечить стабильное соединение. Уделите особое внимание надежности зажимов, их фиксация должна быть жесткой, без люфта и прогиба. Пренебрежение этим может привести к потере заземляющих свойств и возникновению опасных напряжений.
При проектировании системы защитных отключений укажите автоматические выключатели, способные отключать питание при токах утечки с точностью не выше 30 мА. Включение дифференциальных автоматов в схему позволяет быстро отключить неисправность и снизить риск поражения электрошоком.
Заземлительные контуры должны быть выполнены с минимальной длиной и хорошим заземлением грунтовым электродом, расположенным на глубине не менее 0,5 м. Проверяйте сопротивление заземления с помощью специализированных приборов, чтобы оно не превышало допустимых значений в 4 Ом.
Перед монтажом внимательно проследите за изоляцией проводов, избегайте повреждений при протягивании и фиксации. Используйте резиновые или пластиковые изоляционные корпуса для соединений и клеммных блоков, что снизит риск короткого замыкания и поражения током.
Никогда не допускайте одновременного соединения заземления и нулевого проводника в точке заземления, за исключением специально предусмотренных конструкцией исключений. Не ленитесь проводить периодическую инспекцию системы и устранять все обнаруженные дефекты.
Практическая пошаговая сборка электропроводки: ремонт и модернизация
Для успешного выполнения работ по восстановлению и улучшению электрической системы автомобиля, необходимо следовать четкому плану. Начните с подготовки рабочего места и необходимых инструментов. Вам понадобятся: мультиметр, набор отверток, изолента, термоусадочные трубки и проводка нужного сечения.
Первый этап – диагностика. Проверьте состояние существующих проводов на наличие повреждений, коррозии и изоляции. Используйте мультиметр для проверки целостности цепей. Если обнаружены проблемы, отметьте участки, требующие замены.
На втором этапе удалите старые провода. Аккуратно отсоедините их от клемм и других соединений. Обратите внимание на маркировку, чтобы не перепутать подключения при установке новых проводов.
Третий этап – выбор новых проводов. Используйте провода с соответствующим сечением, чтобы избежать перегрева. Для большинства систем подойдет медная проводка с изоляцией, устойчивой к высоким температурам.
Четвертый этап – установка новых проводов. Начните с подключения к аккумулятору, следуя ранее сделанным пометкам. Убедитесь, что все соединения надежны и защищены от короткого замыкания. Используйте термоусадочные трубки для изоляции мест соединений.
На пятом этапе проверьте работоспособность системы. Включите зажигание и проверьте все электрические компоненты: фары, поворотники, стеклоподъемники. Убедитесь, что все работает корректно и без перебоев.
| Этап | Действие |
|---|---|
| 1 | Диагностика состояния проводов |
| 2 | Удаление старых проводов |
| 3 | Выбор новых проводов |
| 4 | Установка новых проводов |
| 5 | Проверка работоспособности |
| 6 | Финальная проверка и закрытие доступа |
Разбор существующих электросхем и их адаптация под свои нужды
Анализ электрических схем позволяет выявить их структуру и функциональные элементы. Начните с изучения документации, которая включает в себя схемы подключения, описание компонентов и их назначение. Это поможет понять, как работает система в целом.
При адаптации схемы под личные требования важно учитывать специфику используемых компонентов. Например, если вы планируете установить дополнительные устройства, убедитесь, что блок питания способен обеспечить необходимую мощность. Для этого можно использовать калькуляторы мощности, которые помогут рассчитать потребление энергии.
Также стоит обратить внимание на проводку. Если вы хотите улучшить качество соединений, используйте провода с большим сечением, что снизит сопротивление и повысит надежность. При этом не забывайте о правильной изоляции, чтобы избежать коротких замыканий.
При внесении изменений в схему рекомендуется использовать маркировку проводов и компонентов. Это упростит дальнейшее обслуживание и диагностику. Нанесите метки на провода и разъемы, чтобы избежать путаницы при подключении.
Если вы хотите интегрировать современные технологии, рассмотрите возможность установки реле или контроллеров, которые позволят управлять системой дистанционно. Это может быть полезно для автоматизации процессов и повышения удобства эксплуатации.
Не забывайте о безопасности. Все изменения должны соответствовать стандартам и нормам, чтобы избежать рисков. Используйте предохранители и автоматические выключатели для защиты от перегрузок и коротких замыканий.
Инструкция по прокладке проводки внутри кузова и салона
Перед началом работы подготовьте необходимые инструменты: изолированную отвертку, плоскогубцы, нож для проводов, термоусадочные трубки и изоленту. Убедитесь, что у вас есть достаточное количество проводов нужного сечения и цвета для каждой линии.
Первым шагом является планирование маршрута проводов. Изучите конструкцию кузова и определите, где будут проходить провода. Избегайте мест с высокой температурой и механическими повреждениями. Прокладывайте провода вдоль существующих жгутов, чтобы минимизировать риск повреждений.
При прокладке проводов в салоне используйте специальные каналы или крепления, чтобы избежать их соприкосновения с острыми краями. Это поможет предотвратить износ изоляции. Убедитесь, что провода не мешают движению сидений и не блокируют доступ к важным элементам управления.
При соединении проводов используйте качественные клеммы и разъемы. Обеспечьте надежный контакт, чтобы избежать окисления и потери сигнала. Все соединения должны быть изолированы термоусадочными трубками или изолентой для защиты от влаги и механических повреждений.
После завершения прокладки проводов проверьте все соединения на наличие коротких замыканий и правильность подключения. Используйте мультиметр для проверки целостности цепей. Убедитесь, что все элементы работают корректно перед окончательной сборкой салона.
Завершив установку, аккуратно закрепите провода, чтобы они не болтались и не создавали помех. Проверьте, чтобы все элементы были надежно зафиксированы, и не забывайте о безопасности при работе с электрическими системами.
Подключение приборов и установка автоматов
Для корректного подключения потребителей и защиты цепей в автомобиле требуются правильно подобранные номиналы автоматических выключателей и соблюдение последовательности соединений.
Основные узлы, требующие штатного или модернизированного питания, включают: головное устройство, усилитель звука, внешние световые приборы, вентилятор охлаждения, обогрев заднего стекла, прикуриватель и центральный замок. Каждый из этих элементов подключается через отдельный автоматический предохранитель, установленный в блоке распределения.
- Головное устройство – 10 А, цепь питания проходит через замок зажигания.
- Усилитель аудиосистемы – 15 А, питание напрямую от аккумулятора, с собственным предохранителем в корпусе.
- Передние фары – 20 А, раздельно на ближний и дальний свет.
- Электровентилятор радиатора – 30 А, управление через реле температуры.
- Обогрев заднего стекла – 25 А, с таймером отключения.
При установке новых узлов, таких как дополнительное освещение или мультимедийная система, необходимо использовать отдельные линии с автоматами, соответствующими токовой нагрузке. Не допускается подключение устройств с суммарным током более 80% от пропускной способности проводки.
Для крепления предохранителей используются стандартные патроны типа MINI или MAXI. Автоматы устанавливаются в монтажный блок, закреплённый в моторном отсеке или под приборной панелью. При выборе места размещения необходимо учитывать доступ к блоку, защиту от влаги и вибраций.
Питание к приборам подаётся медными проводами сечением не менее:
- 0,75 мм² – для слаботочных цепей (освещение салона, указатели поворотов);
- 1,5 мм² – для аудиосистемы и сигнализации;
- 2,5 мм² – для силовых линий (вентилятор, обогрев);
- 4,0 мм² – для кабеля от аккумулятора до распределительного блока.
Монтаж выполняется с применением наконечников НШВИ и изоляцией соединений термоус shrink-трубками. Все работы производятся при отключённой клемме аккумулятора. Автоматы закрепляются с помощью зажимов или винтов на DIN-рейке.
Проверка и тестирование собранной системы
После завершения монтажа электросети автомобиля необходимо удостовериться в корректной работе всех узлов и элементов. Проверка начинается с визуального осмотра всех соединений: контакты должны быть чистыми, без следов коррозии и надежно зафиксированными.
- Измерение сопротивления цепей: с помощью мультиметра проверить сопротивление проводников. Значение должно быть минимальным, не превышающим 0,1 Ом на основных линиях питания и массы. Высокое сопротивление свидетельствует о плохом контакте или повреждении провода.
- Тест на отсутствие короткого замыкания: проверить изоляцию между цепями и корпусом автомобиля. Для этого мультиметром в режиме прозвонки убедиться, что между положительными контактами и массой отсутствует электрический контакт.
- Проверка питания ключевых систем: включить зажигание и последовательно активировать все электрические устройства – фары, поворотники, стоп-сигналы, приборную панель, стартер. На каждом этапе фиксировать наличие напряжения и корректность работы.
- Тестирование предохранителей: проверить целостность каждого предохранителя в блоках, используя прозвонку или визуальный осмотр. При перегорании заменить на аналогичный номинал.
- Проверка массы: убедиться в надежном контакте проводов массы с кузовом. Для этого использовать омметр, сопротивление между массой аккумулятора и корпусом не должно превышать 0,05 Ом.
- Тестирование переключателей и реле: проверить работу всех переключателей на панели и реле под капотом. Реле должны срабатывать четко без посторонних шумов и задержек.
Особое внимание уделить проверке цепи зажигания и системы подачи питания на стартер – ошибки в этих контурах могут привести к отказу запуска двигателя.
При наличии неисправностей последовательно отключать отдельные участки цепи, чтобы локализовать проблему. При работе с мультиметром соблюдать полярность и использовать подходящий диапазон измерений.
Финальный этап – проверка работоспособности системы в движении: включение всех функций при работающем двигателе и на холостых оборотах, контроль стабильности напряжения на аккумуляторе и генераторе.
