Демонтаж автосвета на первом поколении Лада Калина – задача, требующая точного понимания особенностей устройства. В отличие от типичных решений, здесь необходимо учитывать специфику крепления корпуса, схему подключения и конструктивные особенности модулей. Вмешательство в узел целесообразно только при наличии четкого понимания цели – замена лампы, очистка от влаги, устранение люфта отражателя или замена поврежденных деталей.
Перед началом работ стоит выяснить комплектацию головного света. На автомобилях 2004–2008 годов выпуска использовались изделия с линзами от производителя «АвтоСпектр» или «Бриллиант». Различия в конструкции могут повлиять на последовательность разборки: одни модели допускают замену ламп без вскрытия корпуса, другие требуют демонтажа отражателя. Игнорирование этих факторов чревато поломкой хрупких элементов или повреждением уплотнителей.
Из инструментов потребуется крестовая отвертка, пара плоских лопаток и желательно наличие вакуумного насоса или компрессора – для сушки внутренней полости. Также стоит приготовить изопропиловый спирт, хлопковую ветошь и термопистолет – для замены уплотнителей. Отдельного внимания заслуживает состояние резьбовых соединий: пыль, дорожные реагенты и вибрации приводят к их закисанию, особенно у кронштейнов крепления на радиаторной рамке.
Технологический процесс требует учета полярности подключения и наличия дополнительных механизмов – привода корректора, механизма омывателя. При сборке вентиляционные отверстия должны быть направлены вниз – это предотвратит попадание влаги при эксплуатации. Неправильная ориентация приведет к туману внутри стекла уже через несколько поездок по мокрой дороге.
Подготовка к разборке фары
Перед началом работы важно собрать все необходимые инструменты и материалы. Это поможет избежать лишних перерывов и ускорит процесс. Вам понадобятся:
| Инструмент | Назначение |
|---|---|
| Отвертка | Для снятия крепежных элементов |
| Плоскогубцы | Для работы с проводами и зажимами |
| Нож | Для аккуратного разрезания герметика |
| Перчатки | Для защиты рук от повреждений |
| Очки | Для защиты глаз от мелких частиц |
Обратите внимание на место, где будет проводиться работа. Оно должно быть хорошо освещено и защищено от влаги. Убедитесь, что автомобиль находится на ровной поверхности, а двигатель выключен.
Перед началом процесса рекомендуется сделать фотографии текущего состояния элемента. Это поможет при сборке, чтобы не допустить ошибок. Также стоит подготовить контейнер для хранения мелких деталей, чтобы не потерять их в процессе.
Если фара имеет электрические соединения, отключите аккумулятор, чтобы избежать короткого замыкания. Убедитесь, что все провода и разъемы доступны и не повреждены.
Необходимые инструменты и материалы
Для демонтажа и последующей проверки узлов осветительного прибора легкового автомобиля Лада Калина первого поколения подойдут следующие принадлежности: крестовая отвертка с тонким рабочим концом, шлицевая отвертка того же типа, головки TORX T20 и TORX T25 (или биты с соответствующими размерами), пассатижи среднего размера с узкими губками. Также стоит подготовить чистую ветошь, изопропиловый спирт для протирки оптики и мелкозернистую наждачную бумагу (P1000–P2000) при необходимости устранения помутнений на линзах.
Если планируется замена уплотнителей или резинок, рекомендуется иметь в запасе термоклей или специальный герметик на силиконовой основе, совместимый с автомобильными осветительными приборами. В случае замены ламп – потребуется наличие новых галогеновых ламп Н7 и Н5 в зависимости от модификации блок-фары. Также рекомендуется запастись медиатором или небольшим пластиковым отделочным ножом для аккуратного извлечения застрявших или прикипевших элементов.
Дополнительно может пригодиться мультиметр для проверки целостности цепи после сборки, особенно если устройство не включается после вмешательства. Следует избегать использования металлических инструментов при работе с оптикой – есть риск повреждения хрупких элементов отражателя или линзы.
Безопасность при работе с электрическими компонентами
Для защиты от возможных искр и коротких замыканий рекомендуется использовать диэлектрическую перчатку и изолированные инструменты. Перед снятием ламп и блока питания убедитесь, что электрическая цепь разомкнута, чтобы избежать случайного контакта с током.
При работе с проводкой избегайте сгорания изоляции, повреждения кабелей и соединительных элементов. В случае попадания жидкости на электрические детали необходимо провести их просушку и проверку перед повторной эксплуатацией. Не допускается использование поврежденных или искривленных разъемов.
Обследование внутренней части зеркала или блока освещения должно выполняться в хорошо освещенном помещении и на чистой рабочей поверхности для минимизации риска ошибок. Не используйте поврежденные или перемотанные провода, так как это увеличивает риск короткого замыкания или возгорания.
Чтобы снизить риск статического разряда, рекомендуется соблюдать влажность воздуха в рабочем пространстве и избегать механического трения деталями с электростатическими свойствами. Не прикасайтесь к контактам без предварительной защиты рук или использования изолирующих средств.
После завершения работ необходимо провести финальную проверку электросхемы: убедиться, что все соединения надежно закреплены и заземление выполнено корректно. Вновь подключая питание, сначала включите питание через тестовые приборы или ограничивающие устройства, чтобы предотвратить повреждения в случае неправильных соединений.
Оценка состояния фары перед разборкой
Перед началом работы важно тщательно осмотреть осветительный прибор. Обратите внимание на наличие трещин, сколов или других повреждений на стекле. Если есть видимые дефекты, это может указывать на необходимость замены элемента.
Проверьте герметичность. Влага внутри корпуса может привести к коррозии и повреждению электрических компонентов. Если заметили конденсат или капли воды, это сигнал к действию.
Оцените состояние креплений. Убедитесь, что все болты и защелки находятся в хорошем состоянии. Ржавчина или ослабленные крепления могут усложнить процесс демонтажа.
Проверьте работу ламп. Включите фары и убедитесь, что обе лампы функционируют корректно. Если одна из них не светит, это может быть связано с перегоревшей лампой или проблемами в электрической цепи.
Обратите внимание на отражатель. Если он потемнел или имеет повреждения, это может снизить эффективность освещения. В таком случае стоит рассмотреть возможность его замены.
Не забудьте о проводах. Проверьте их на наличие изоляции и целостности. Поврежденные провода могут привести к короткому замыканию или другим электрическим проблемам.
Процесс разборки фары
Перед началом работ убедитесь, что двигатель автомобиля остывший, и аккумулятор отсоединен. Открытие доступа к элементам светового прибора осуществляется через моторный отсек.
- Отключите клеммы аккумулятора, чтобы исключить риск короткого замыкания.
- Демонтируйте воздуховод, ведущий к воздушному фильтру. Он крепится пластиковыми клипсами, которые легко отсоединяются вручную.
- Снимите защитную крышку с обратной стороны головного света. Обычно она крепится на защелках или винтах Торх10.
Узел крепления корпуса состоит из трех основных точек. Первые две находятся снизу – по одной с каждой стороны, третья – сверху и фиксирует всю конструкцию через резьбовое соединение.
- Открутите нижние винты с помощью головки на 10 или Торх15, в зависимости от модификации.
- Аккуратно приподнимите узел вверх, преодолевая сопротивление уплотнительной резинки.
- Выньте всю конструкцию из посадочного места, удерживая стеклопакет с внутренней стороны.
После извлечения прибора можно переходить к внутренним компонентам. Снимите резиновые заглушки на тыльной стороне – они скрывают крепления отражателя и линзы.
- Четыре винта Торх20 удерживают отражатель. После их извлечения он свободно выходит вперед.
- Линза крепится к корпусу через два боковых зажима. Надавите на них пальцами – и деталь выйдет без усилий.
- Если требуется замена светодиодной или галогеновой лампочки, отсоедините разъем питания от цоколя, провернув его против часовой стрелки.
При необходимости замены герметика на задней стенке корпуса, предварительно снимите старый слой острым ножом. Протрите поверхность изопропиловым спиртом перед нанесением нового состава.
Снятие фары с автомобиля
Перед началом работ отключите аккумулятор, сняв минусовую клемму. Это исключит риск короткого замыкания или повреждения проводки.
Откройте капот и найдите крепления светового блока. Они находятся по периметру – два сверху и одно снизу. Верхние крепежи фиксируются через моторный отсек, нижнее – через локеры в бампере.
Верхний болт возле лонжерона требует доступа со стороны двигателя. Используйте торцевой ключ на 10 или головку с воротком. Вторая точка крепления – саморез с внутренней части, за экраном радиатора.
Нижнее соединение – пластиковый фиксатор, который выдавливается в направлении уплотнителя. Не тяните на себя, чтобы не сломать защелку.
После ослабления всех креплений, аккуратно потяните лампу наружу. Не вытаскивайте резко – кабель питания может зацепиться за кузов или удерживающий механизм.
Отключайте разъем питания от блока. Фиксатор нажимается до щелчка. Держите разъем за корпус – не за провода.
Демонтированный узел осторожно выведите из моторного отсека снизу, через пространство между бампером и защитой. При необходимости отогните резиновый уплотнитель – он не боится кратковременной деформации.
Если цели вы снимать линзу, переходите к следующему этапу. Если нет – убедитесь, что все крепежи находятся в комплекте перед повторной установкой.

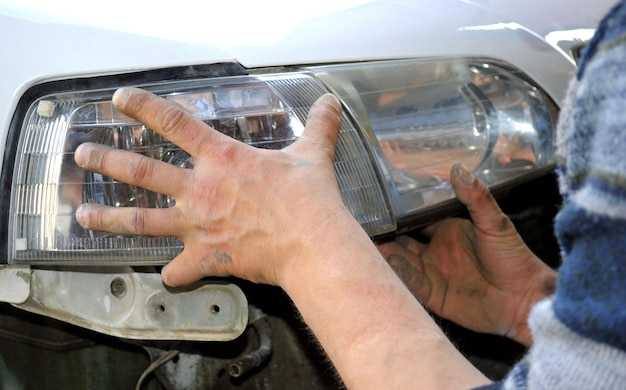

Разборка корпуса фары: пошаговая инструкция
Для начала необходимо подготовить рабочее место. Убедитесь, что у вас есть все необходимые инструменты: отвертки, плоскогубцы, и, возможно, паяльник. Также стоит подготовить контейнер для мелких деталей, чтобы не потерять их в процессе.
1. Снимите корпус с автомобиля. Для этого откройте капот и найдите крепления, которые удерживают элемент на месте. Обычно это несколько болтов или защелок. Используйте отвертку или ключ для их откручивания.
2. После снятия корпуса, аккуратно отсоедините электрические разъемы. Обратите внимание на их расположение, чтобы не перепутать при сборке. Если разъемы тугие, не применяйте чрезмерную силу, чтобы не повредить провода.
3. Переверните корпус и найдите винты, которые крепят стекло к основанию. Обычно их несколько, и они могут быть скрыты под защитными накладками. Снимите их с помощью отвертки.
4. Аккуратно отделите стекло от основания. Если оно прилипло, можно использовать пластиковый инструмент, чтобы не повредить поверхность. Будьте осторожны, чтобы не разбить стекло.
5. После отделения стекла, осмотрите внутренние компоненты. Если есть загрязнения, их можно удалить мягкой тканью или специальным средством для очистки. Не используйте абразивные материалы, чтобы не поцарапать поверхности.
6. Если требуется замена ламп, аккуратно извлеките их из патронов. Обратите внимание на тип ламп, чтобы приобрести аналогичные при замене.
7. После завершения всех манипуляций, соберите корпус в обратном порядке. Убедитесь, что все детали установлены правильно и надежно закреплены.
| Шаг | Действие |
|---|---|
| 1 | Снятие корпуса с автомобиля |
| 2 | Отсоединение электрических разъемов |
| 3 | Снятие винтов, крепящих стекло |
| 4 | Отделение стекла от основания |
| 5 | Очистка внутренних компонентов |
| 6 | Замена ламп |
| 7 | Сборка корпуса в обратном порядке |
Замена ламп и других компонентов
Для замены лампы ближнего или дальнего света в головном световом приборе Лады Калина 1 потребуется доступ к внутренней части узла. Откройте капот и снимите резиновый пыльник с задней части корпуса. Поверните цоколь лампы против часовой стрелки и аккуратно извлеките его. Обратите внимание на тип цоколя – H7 для ближнего света и H1 для дальнего. При установке новой лампы не касайтесь стеклянной колбы руками, это сократит срок службы.
Замена лампы габаритов проводится через отсек в бампере. Снимите заглушку и поверните патрон лампы на четверть оборота, после чего вытащите её наружу. Используйте лампы типа W5W или T10, в зависимости от модификации.
Если требуется заменить ксеноновые линзы, убедитесь, что питание подается через правильную схему с блоком розжига. Отключение ксенона без корректной замены может привести к некорректной работе света и ошибкам на панели приборов. Линзы заменяются после демонтажа отражателя, который крепится к корпусу несколькими винтами.
При выходе из строя светодиодной подсветки потребуется доступ к плате, расположенной за линзами. Проверьте целостность дорожек и контактов. В большинстве случаев достаточно замены одного или двух диодов, но при множественных повреждениях проще заменить всю плату целиком.
Питание и проводка проверяются мультиметром. Часто наблюдается окисление контактов на колодках. Проблему устраняют зачисткой проводов и нанесением специального защитного состава. Не рекомендуется использовать герметики с высокой вязкостью на контактах – они ухудшают проводимость.
Замену отражателя проводите при повреждениях поверхности, мешающих нормальной работе оптики. Узел снимается полностью, после чего можно произвести его замену или попытаться восстановить поверхность полировкой. Убедитесь, что новые крепления соответствуют оригинальным отверстиям.
Чистка и восстановление отражателя
Для удаления пыли и загрязнений с поверхности отражателя применяют мягкую микрофибру и изопропиловый спирт с концентрацией 70%. Жесткие абразивы или агрессивные химикаты исключены, чтобы избежать повреждений зеркального покрытия.
Если отражатель потускнел из-за окисления или мелких царапин, можно использовать специальный полировальный состав на основе наночастиц. Наносится он тонким слоем, легкими круговыми движениями с минимальным нажимом. После полировки остатки состава удаляются безворсовой салфеткой.
В случае отслоения слоя отражающего покрытия требуется аккуратное удаление дефектных участков с последующим нанесением нового слоя алюминиевого спрея, предназначенного для оптики. Сушка выполняется при комнатной температуре, избегая попадания пыли.
Для контроля качества работы отражатель освещают направленным светом, оценивают равномерность отражения и отсутствие пятен. При необходимости процедуру повторяют, чтобы восстановить однородный блеск и оптимальную светораспределительную способность.
Сборка фары и установка на место
После завершения всех этапов разборки и замены деталей, можно переходить к сборке. Убедитесь, что все компоненты чистые и не поврежденные. Начните с установки отражателя и линзы. Проверьте, чтобы уплотнительные резинки были на месте, это предотвратит попадание влаги внутрь.
Следуйте этим шагам:
- Установите линзу на отражатель, аккуратно зафиксировав ее в нужном положении.
- Закрепите все крепежные элементы, убедившись, что они надежно затянуты, но не переусердствуйте, чтобы не повредить детали.
- Подключите проводку к лампочке, следя за тем, чтобы контакты были чистыми и не окисленными.
- Проверьте, чтобы все соединения были надежными, и не было свободных проводов.
Теперь можно установить собранный элемент на место. Для этого выполните следующие действия:
- Аккуратно вставьте фару в монтажное место, следя за тем, чтобы все направляющие совпадали.
- Закрепите фару с помощью оригинальных креплений, которые были сняты ранее.
- Подключите разъемы к электросистеме автомобиля, убедившись в надежности соединений.
- Проверьте работу освещения, включив фары и убедившись, что все лампы функционируют корректно.
После установки рекомендуется провести регулировку угла наклона, чтобы обеспечить оптимальную видимость на дороге. Это можно сделать с помощью специальных винтов, расположенных на задней стороне фары.
Завершив все этапы, убедитесь, что все инструменты убраны, а место работы чистое. Это поможет избежать случайных повреждений в будущем.
