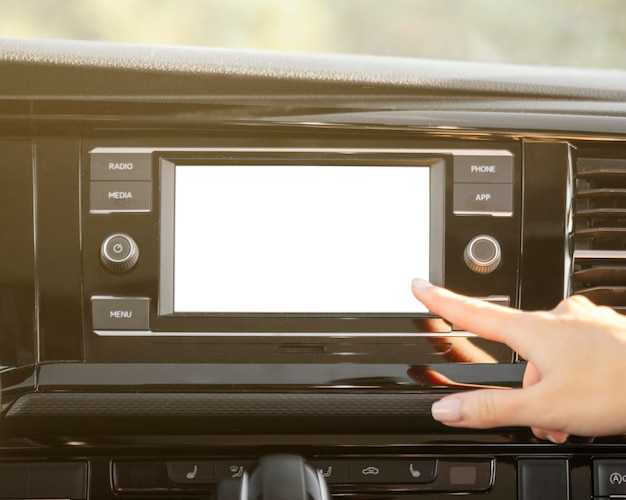

Установка современного мультимедийного устройства в кроссовер VW Touareg требует точного следования техническим особенностям модели. Головное устройство TS7S совместимо с большинством версий Touareg, но нюансы подключения могут отличаться в зависимости от года выпуска и комплектации автомобиля. Рекомендуется уточнить VIN-код транспортного средства перед началом работ.
Перед началом монтажа важно отключить минусовую клемму аккумулятора – это избавит от риска короткого замыкания при работе с проводкой. В моделях после 2010 года часто встречается CAN-шина, взаимодействие с которой требует наличия специального адаптера или CAN-модуля. Без правильной интеграции возможна потеря управления климатической системой или часами на штатном дисплее.
Устройство поставляется с рамкой-адаптером под размер 1DIN, но в случае установки в 2DIN нишу потребуется доработать. Для оригинальной панели Touareg потребуется переходник под переднее расположение блока, а также антенны для правильной работы FM/AM и телевизионного тюнера, если таковой предусмотрен. Также необходимо учитывать расположение кнопок на руле: совместимость с кнопками_volume, treble, bass и другими возможна только при наличии штатного интерфейса.
Питание и звук передаются через жгут проводов, который подключается согласно схеме. Провода амплитудного сигнала (RCA) применяются при использовании внешнего усилителя. Если автомобиль оснащён штатным усилителем, проверьте его совместимость с новым девайсом. Иногда требуется установка дополнительного сплиттера или прямого подключения к аудиомагистрали. Обязательно зафиксируйте все соединения, чтобы избежать постороннего шума и потери качества сигнала.
Подготовка и подбор необходимых инструментов и компонентов
Для успешной установки аудиосистемы потребуется набор инструментов и комплектующих. Начните с проверки наличия отверток: крестовой и плоской. Они понадобятся для демонтажа панели и креплений.
Обратите внимание на наличие мультиметра. Этот прибор поможет проверить электрические соединения и убедиться в правильности подключения проводов. Также стоит подготовить набор ключей, особенно если потребуется открутить болты.
Не забудьте о термоусадочных трубках и изоленте. Эти материалы обеспечат надежную изоляцию соединений, предотвращая короткие замыкания. Рекомендуется использовать качественные соединители для проводов, чтобы избежать проблем с контактами.
Приобретите переходные рамки, если они необходимы для установки. Они помогут аккуратно разместить новую аудиосистему в панели. Также стоит обратить внимание на антенны, если требуется улучшить прием радиосигнала.
Не лишним будет наличие инструкции по установке, которая может содержать специфические рекомендации для вашего автомобиля. Это поможет избежать ошибок и упростит процесс.
Подготовьте рабочее место: уберите лишние предметы, обеспечьте хорошее освещение. Это создаст комфортные условия для работы и снизит риск повреждения компонентов.
Перечень инструментов для монтажа и подключения
Отвертка Phillips со средним крестом для снятия крепежных винтов и креплений обшивки салона.
Плоская отвертка длиной 100-150 мм для отжима пластиковых клипс и разбора пластиковых компонентов.
Пассатижи или клещи-ломы с тонкими губками для аккуратного удаления проводных соединений и фиксации кабелей.
Ключи на 8 и 10 мм для отворачивания болтов и гаек, связанных с монтажом электрики и креплений элементов салона.
Изолента или термоусадочные трубки для изоляции соединений и защиты проводов от повреждений.
Мультитул с ножно-отверткой или сменными насадками для быстрого выполнения разноплановых операций в узких пространствах.
Клеевой пистолет с горячим клеем для фиксации кабельных каналов и небольших крепежных элементов.
Мультиметр для проверки наличия питания и исправности соединений перед подключением системы.
Круглогубцы для формирования и закрепления проводов, а также захвата мелких элементов во время сборки.
Гибкий магнит для поиска и удержания металлических деталей в труднодоступных местах.
Набор пластиковых клипс и фиксаторов для восстановления крепежных элементов при разборке панели.
Паяльник и припой для возможной доработки или исправления электрических соединений.
Совместимость магнитолы TS7S с моделями VW Touareg
Обзор позволяет определить, с какими модификациями Touareg подходит эта модель мультимедийной системы. Подходящие версии обычно выпускаются с 2018 года и по настоящее время, начиная с поколения NF.
Базовые комплектации, оснащённые штатным мультимедийным узлом с сенсорным экраном размером не менее 8 дюймов, чаще всего допускают установку указанных устройств. Важно проверить наличие оригинальных разъёмов на штатной проводке, так как несовпадение разъёмов или их отсутствие требует адаптера.
Особое значение имеет наличие отдельного блока управления аудиосистемой, так как совместимость напрямую связана с типом подключения. Конкретные версии Post-facelift (после рестайлинга 2020 года) обеспечивают лучшую интеграцию за счёт обновлённой электроники.
Некоторые комплектации с базовой мультимедийной системой без навигации и мультимедиа-потока служат неидеальной средой для установки современных устройств без дополнительных модификаций. Перед приобретением рекомендуется проверить соответствие модели посредством VIN-кода или специализированных каталогов электронных компонентов.
Если в автомобиле используется оригинальный информационно-развлекательный блок с поддержкой программных обновлений и интеграцией с мобильными устройствами, установка данного узла возможна без существенных переделок. В противном случае потребуется использование интерфейсных адаптеров и особых монтажных рам. Важно учитывать, что некоторые версии требуют доработки ПО для полноценной работы новых функций.
Дополнительные аксессуары и переходники, необходимые для установки
Для обеспечения корректного соединения оборудования с электросистемой автомобиля потребуется подбор специальных кабелей и адаптеров. Рекомендуется иметь в наличии разъёмы типа ISO или FAKRA, соответствующие стандартам автомагнитол с функциями мультимедиа и навигации. В некоторых случаях потребуется использование переходников с разъемами на более необычные типы, например, RCA или 3.5 мм Jack, если в системе предусмотрены аналоговые внешние источники.
Обязательным элементом является CAN-шина адаптер – устройство, позволяющее синхронизировать сигнал с бортовым компьютером транспортного средства. Для моделей Volkswagen с более сложной электросхемой рекомендуется приобретать адаптеры, совместимые с конкретной серией их цифровых коммуникаций.
Если в комплекте поставки магнитолы отсутствует разъем питания, потребуется приобрести специальный кабель с разъемами, соответствующими электросхеме автомобиля и устройству. В некоторых случаях необходим переходник с разъема 16- или 24-контактного типа на стандартное подключение питания, применяемое в автомобильных системах.
Для обеспечения надежной фиксации системы в торпедо используют монтажные рамки или подставки из пластика, совместимые с габаритами выбранной модели оборудования. Компания-производитель рекомендуется приобретать адаптеры и крепежи, специально адаптированные под этот вид машины, чтобы избежать угрозы некорректной установки или повреждений.
На рынке есть также наборы адаптеров питания и аудиокабелей с креплениями типа ‘тяга’ или винтовыми соединениями, что значительно упрощает монтаж на конкретных моделях внедорожников. Возможна функция беспроводной зарядки или Bluetooth-модулей, для которых также потребуется соответствующий переходник или кабель для интеграции с системой автомобиля.
Подготовка автомобиля к проведению работы: резервное отключение аккумулятора
Перед началом любых манипуляций с электроникой автомобиля необходимо обеспечить безопасность. Резервное отключение аккумулятора – важный шаг, который предотвращает короткие замыкания и повреждения оборудования.
Для выполнения этой процедуры следуйте приведенным ниже рекомендациям:
| Шаг | Описание |
|---|---|
| 1 | Откройте капот и найдите аккумулятор. Обычно он расположен в правом или левом углу моторного отсека. |
| 2 | Используйте ключ или отвертку, чтобы ослабить зажим на отрицательном (черном) проводе. Сначала отключайте именно его. |
| 3 | После снятия отрицательного провода убедитесь, что он не касается металлических частей автомобиля. |
| 4 | При необходимости отключите положительный (красный) провод, следуя аналогичной процедуре. |
| 5 | Храните отключенные провода в безопасном месте, чтобы избежать случайного подключения. |
После завершения работы с электроникой, подключите провода в обратном порядке: сначала положительный, затем отрицательный. Это обеспечит безопасное восстановление питания в системе.
Пошаговая инструкция по подключению и настройке TS7S
Перед началом работы убедитесь, что у вас есть все необходимые инструменты: отвертка, изолента, переходники и мультиметр. Это поможет избежать проблем в процессе установки.
1. Снимите обшивку панели, чтобы получить доступ к старому устройству. Используйте пластиковые инструменты, чтобы не повредить детали.
2. Отсоедините провода от старого устройства. Запомните или сделайте фото подключения, чтобы упростить процесс установки нового устройства.
3. Подготовьте переходники, если они необходимы. Убедитесь, что все соединения надежны и соответствуют стандартам вашего автомобиля.
4. Подключите провода к новому устройству, следуя схеме, которую вы подготовили ранее. Убедитесь, что каждый провод надежно зафиксирован.
5. Установите новое устройство на место, аккуратно вставив его в панель. Убедитесь, что оно плотно сидит и не болтается.
6. Включите зажигание и проверьте, работает ли устройство. Если нет, проверьте все соединения на наличие ошибок.
7. Настройте параметры устройства. Зайдите в меню и выберите язык, регион и другие настройки, соответствующие вашим предпочтениям.
8. Проверьте работу всех функций: радио, Bluetooth, навигация. Убедитесь, что звук чистый и без искажений.
9. Установите обшивку панели обратно, аккуратно зафиксировав все элементы. Убедитесь, что ничего не осталось лишнего.
10. Проведите тест-драйв, чтобы убедиться, что все работает корректно и без сбоев.
Разборка панели приборов и снятие старой магнитолы
Для начала потребуется демонтировать накладку декоративного слоя, скрывающего крепежные элементы. Используйте пластиковый инструмент, избегая повреждений поверхности или облицовки.
Отделите пластиковую рамку, аккуратно вставляя инструмент по краю, чтобы не сломать защелки. После этого можно получить доступ к четырем или пяти винтам, удерживающим панель приборов, обычно расположенным по периметру.
Открутите крепежные элементы с помощью Phillips-отвертки или Torx-ключа, в зависимости от модели. Количество и тип фиксации могут варьироваться, поэтому внимательно осмотрите место соединения.
После удаления винтов, осторожно вывесьте панель наружу. Важно держать её ровно и избегать чрезмерного давления, чтобы не повредить соединения и платы внутри. Обратите внимание на наличие электропроводки, соединяющей устройства подсветки и управления.
Отсоедините разъемы кабелей, идущие к панели. Обычно они закреплены защелками, зажимами или фиксирующими клипсами. Не спешите, чтобы не повредить контакты или кабели. После этого освободите панель и отложите её в сторону.
Теперь наступает очередь отсоединения старой мультимедийной системы. Обычно она удерживается четырьмя зажимами с боков. Осторожно нажимайте на фиксаторы или используйте плоскую отвертку, чтобы освободить устройство.
Аккуратно вытяните блок, обратив внимание на кабельные разъемы, подключенные к нему. Отделите их, не применяя чрезмерное усилие, чтобы не повредить контакты. Проверьте состояние проводки и разгрузите систему от лишних кабелей или креплений, если есть необходимость.
Подключение проводки и установка магнитолы в место штатной
Перед началом установки необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:
- Отвертка с плоским и крестовым наконечником
- Кусачки
- Изолента
- Переходники для подключения
- Кабели для питания и динамиков
Сначала снимите обшивку панели, чтобы получить доступ к старому устройству. Обычно это делается с помощью плоской отвертки, аккуратно поддевая края. Будьте осторожны, чтобы не повредить пластиковые крепления.
После снятия обшивки отключите старую систему. Обратите внимание на расположение проводов. Рекомендуется сделать фотографию подключения, чтобы упростить процесс установки нового устройства.
Теперь подготовьте новые кабели. Если в комплекте с новым устройством есть переходники, используйте их для упрощения подключения. Подключите провода питания к соответствующим клеммам, следуя инструкции производителя. Обычно это включает в себя:
- Красный провод — постоянное питание
- Черный провод — масса
- Другие провода — выходы на динамики
После подключения проводов аккуратно заизолируйте места соединений изолентой. Это предотвратит короткое замыкание и обеспечит надежность соединений.
Установите новое устройство в место старого, убедившись, что оно плотно фиксируется. Проверьте, чтобы все провода были аккуратно уложены и не мешали установке.
После установки подключите аккумулятор и протестируйте работу системы. Убедитесь, что звук воспроизводится корректно, и все функции работают. Если возникли проблемы, проверьте соединения и правильность подключения проводов.
Завершите установку, установив обратно обшивку панели. Убедитесь, что все крепления надежно зафиксированы, и панель выглядит аккуратно.
Подключение к антенне, питания и AUX/USB разъемам
Для обеспечения качественного приема радиосигнала необходимо правильно установить антенну. В большинстве случаев используется стандартная антенна автомобиля. Убедитесь, что антенна надежно закреплена и подключена к соответствующему разъему на устройстве. Если требуется улучшение качества сигнала, рассмотрите возможность установки активной антенны.
Питание устройства должно быть подключено к источнику, который обеспечивает стабильное напряжение. Обычно используется провод, идущий от аккумулятора, с предохранителем для защиты от короткого замыкания. Рекомендуется использовать провод сечением не менее 1,5 мм² для предотвращения перегрева и падения напряжения.
Для подключения AUX и USB разъемов проверьте наличие соответствующих кабелей. AUX-кабель должен быть стандартного 3,5 мм, который легко подключается к аудиовыходу вашего устройства. USB-порт используется для передачи данных и зарядки. Убедитесь, что используемые кабели соответствуют стандартам, чтобы избежать проблем с совместимостью.
При установке AUX и USB разъемов выберите удобное место для доступа. Часто их размещают в центральной консоли или подлокотнике. Это обеспечит легкий доступ во время вождения и сохранит порядок в салоне.
После завершения всех подключений проверьте работоспособность системы. Включите устройство и убедитесь, что звук передается через AUX, а USB-устройство распознается. Если возникают проблемы, проверьте все соединения и убедитесь в отсутствии повреждений кабелей.
Настройка программного обеспечения и проверка работоспособности
После завершения установки системой управления необходимо провести настройку программного обеспечения для оптимальной работы. В первую очередь следует подключиться к интерфейсу системы через специальный инструмент или подключение по USB. На экране появится главное меню, где можно выбрать раздел настроек.
Рекомендуется обновить прошивку, загружая оригинальные файлы с официального сайта производителя. Перед этим убедитесь, что версия прошивки не вызывает конфликтов с текущим оборудованием, и сохраняйте резервную копию данных. Загружая обновление, выбирайте быстрый и надежный источник энергии, например, подключение к стационарному питанию или качественный аккумулятор.
Настройка включает подключение дополнительных модулей, настройку звука, калибровку сенсорных панелей и синхронизацию с системами автомобиля. В процессе калибровки необходимо обеспечить стабильное соединение с датчиками и подтвердить правильность откликов. После завершения изменений рекомендуется выполнить перезагрузку системы для вступления настроек в силу.
Проверка работоспособности включает включение системы, проверку отображения интерфейса, скорости отклика и корректности работы мультимедийных функций. Важное условие – запуск тестовых режимов, в которых отслеживается работа колонок, сенсорных панелей и соединений с внешними устройствами.
Обратите внимание на наличие ошибок или аномалий во время тестового режима. При обнаружении несоответствий следует провести повторную калибровку или обратиться к файловым журналам для локализации возможных неисправностей. Также желательно проверить работу ОС в различных режимах: автономном, подключенном к интернету и при использовании внешних источников звука.
Заключительный этап – фиксация настроек, сохранение конфигураций и подготовка системы к эксплуатации. Регулярное обновление программного обеспечения способствует устранению ошибок, повышению функциональности и совместимости с новыми аксессуарами. Ведение журнала изменений поможет ускорить диагностику и исправление возможных сбоев в будущем.
