Ручной тормоз – важная часть системы безопасности автомобиля. Именно он обеспечивает надежное фиксирование автомобиля на месте при парковке и предотвращает его движение по наклонной поверхности. В случае поломки или износа ручного тормоза, водителю необходимо знать, как его отремонтировать или заменить. В данной статье мы рассмотрим подробную схему ручного тормоза Шевроле Ланос и дадим пошаговую инструкцию по его обслуживанию.
Перед тем, как приступить к ремонту или замене ручного тормоза, необходимо провести диагностику и определить, какая именно часть системы требует внимания. Схема ручного тормоза Шевроле Ланос включает в себя несколько основных компонентов: ручку ручного тормоза, трос, регулировочные механизмы на задних тормозных барабанах и остановочные механизмы – калиперы или суппорты. Важно проверить каждый из этих элементов на наличие повреждений или износа.
Для замены или ремонта ручного тормоза Шевроле Ланос необходимо выполнить следующие шаги. Во-первых, необходимо подготовить инструменты и материалы: ключи, отвертки, ластик, фетр, песок, смазку и присадки. Затем следует отцепить нижнюю часть троса ручного тормоза от рычага, снять пластиковую крышку, зафиксированную на нижней части ручки, и вынуть трос из машиноместа.
Установка нового или ремонт имеющегося ручного тормоза включает в себя проверку троса на наличие износа или повреждений, регулировку ручки и замену необходимых деталей. Для этого необходимо снять крышку тормозного барабана, проверить наличие износа колодок и, при необходимости, заменить их. Затем следует проверить работу регулировочных механизмов и смазать их при необходимости. После всех проведенных работ следует провести тестирование работы ручного тормоза.
Устройство ручного тормоза
Ручка тормоза
Устройство ручного тормоза начинается с ручки, которая установлена на центральной консоли или на панели приборов. Ручка тормоза может быть выполнена из пластика или металла и имеет специальный механизм для фиксации автомобиля. При поднятии или опускании ручки, механизм ручного тормоза активируется и блокирует задние колеса автомобиля.
Трос и рычаги
От ручки тормоза идут тросы к задним колесам автомобиля. Тросы передают усилие от ручки тормоза к смежным рычагам. Рычаги располагаются рядом с тормозным барабаном заднего колеса и служат для приведения в действие тормозного механизма.
- Первый рычаг — основной рычаг тормоза, который обеспечивает привод колодок к тормозному барабану. При поднятии ручки тормоза, механизм ручного тормоза активирует основной рычаг, который прижимает колодки к тормозному барабану и останавливает вращение колеса. Это позволяет фиксировать автомобиль на месте.
- Второй рычаг — дополнительный рычаг, который используется в экстренных ситуациях. Если основной тормоз выходит из строя или требуется дополнительное усилие для остановки автомобиля, водитель может использовать второй рычаг. Он дополнительно активирует тормозной механизм и помогает остановить автомобиль.
Система регулировки
Устройство ручного тормоза также обладает системой регулировки, которая позволяет настроить натяжение тросов. Это важно для обеспечения надежной работы ручного тормоза. Регулировка осуществляется с помощью специальных гаек, которые находятся на креплениях тросов ручного тормоза.
Важно отметить, что регулировку ручного тормоза рекомендуется производить только квалифицированными специалистами, так как неправильная настройка может привести к некорректной работе тормозной системы автомобиля.
Принцип работы ручного тормоза
Шевроле Ланос снабжен ручным тормозом, который работает на задние колеса. Принцип работы этой системы довольно прост. Когда водитель притягивает рычаг ручного тормоза, он действует на специальный механизм, который натягивает трос тормоза, передающий усилие на тормозные колодки задних колес.
Важно отметить, что ручной тормоз может действовать независимо от основной системы тормозов автомобиля. Это означает, что даже если основные тормоза не работают, ручной тормоз все равно сможет удерживать автомобиль в положении.
Для освобождения ручного тормоза водитель должен отпустить рычаг. При этом трос тормоза расслабляется, и тормозные колодки отпускают задние колеса. Когда ручной тормоз освобожден, автомобиль может свободно двигаться.
Важно использовать ручной тормоз корректно, чтобы обеспечить безопасность при парковке и стоянке на склоне. Перед уходом от автомобиля всегда убедитесь, что ручной тормоз надежно закреплен. При движении всегда убедитесь, что вы освободили ручной тормоз, чтобы не создавать лишнего сопротивления и избежать повреждения трансмиссии и тормозной системы.
Особенности системы ручного тормоза Шевроле Ланос
Одной из особенностей системы является простой и понятный механизм управления ручным тормозом. Для включения тормоза необходимо подвинуть рычаг вверх и закрепить его в одном из фиксированных положений. Для освобождения тормоза нужно просто опустить рычаг вниз.
Выбор угла наклона рычага
Важным моментом является возможность выбора угла наклона рычага ручного тормоза. Наклон рычага можно регулировать с помощью специальной регулировочной гайки. Это позволяет настроить комфортное положение рычага для каждого водителя, а также обеспечивает лучшую эргономику управления.
Состояние и регулировка троса
Одним из важных элементов системы ручного тормоза является трос, который передает усилие с рычага на тормозные механизмы колес. Важно регулярно проверять состояние троса и проводить его регулировку при необходимости.
Регулировка троса выполняется с помощью специальной гайки, которая находится на задней части тормозного механизма. Правильная регулировка необходима для обеспечения оптимального натяжения троса и эффективной работы системы.
Важно отметить, что при работе с системой ручного тормоза необходимо соблюдать осторожность. Неправильная эксплуатация или регулировка системы может привести к неисправностям и потере надежности ее работы. Если у вас возникли сомнения или проблемы с ручным тормозом Шевроле Ланос, рекомендуется обратиться к специалистам для проведения диагностики и устранения неисправностей.
Неисправности ручного тормоза Шевроле Ланос
Владельцам автомобиля Шевроле Ланос важно знать, какие могут быть неисправности ручного тормоза, чтобы своевременно обнаружить и устранить их. Ниже приведены наиболее распространенные проблемы:
-
Отсутствие надежного фиксирования ручки тормоза:
- Причина: смещение или поломка механизма фиксации.
- Решение: проверьте и, при необходимости, замените фиксатор.
-
Рывки или осечки при притягивании ручки тормоза:
- Причина: проблема в тросе ручного тормоза.
- Решение: проверьте трос на наличие повреждений или износа, замените при необходимости.
-
Нестабильность или отсутствие фиксации колес:
- Причина: износ или поломка тормозных колодок.
- Решение: осмотрите и, при необходимости, замените тормозные колодки.
-
Неприятный скрип или писк при отпускании ручного тормоза:
- Причина: износ или повреждение тормозных дисков/барабанов.
- Решение: замените поврежденные диски/барабаны.
-
Не работает аварийный ручной тормоз:
- Причина: неисправность аварийного тормозного троса или механизма.
- Решение: проверьте и, при необходимости, замените трос или механизм.
-
Затрудненное или полное отпускание ручки тормоза:
- Причина: неправильная регулировка троса или поломка механизма.
- Решение: отрегулируйте трос или замените неисправный механизм.
Если вы заметили любые из описанных выше неисправностей, рекомендуется обратиться к специалисту для диагностики и ремонта ручного тормоза Шевроле Ланос. Это поможет избежать серьезных проблем и обеспечит безопасность во время эксплуатации автомобиля.
Как обнаружить неисправности ручного тормоза
Проверка троса ручного тормоза
В первую очередь следует проверить состояние троса ручного тормоза. Для этого можно:
- Визуально осмотреть трос на наличие повреждений, коррозии или износа. Если обнаружены трещины, деформации или другие повреждения, трос следует заменить.
- Убедиться, что трос правильно натянут. Для этого оттяните рычаг ручного тормоза и проверьте, насколько свободно перемещается трос. Если трос оказывает излишнее сопротивление или слабое натяжение, он должен быть отрегулирован или заменен.
Проверка механизма ручного тормоза
При обнаружении неисправностей троса следует проверить механизм ручного тормоза на предмет возможных проблем. Для этого можно:
- Проверить состояние рычага ручного тормоза и его крепления. Если рычаг имеет зазоры, издает стук или не фиксируется в положении, возможно, он требует регулировки или замены.
- Проверить состояние тормозных колодок, расположенных на задних колесах. При их износе или повреждении следует заменить колодки.
Если при проверке вы обнаружили какие-либо неисправности в работе ручного тормоза, рекомендуется обратиться к специалистам для диагностики и ремонта. Неисправности ручного тормоза могут быть опасными при эксплуатации автомобиля, поэтому важно обеспечить его надежную работу.
Ремонт ручного тормоза Шевроле Ланос своими руками
Шаг 1: Подготовка
Перед началом ремонта ручного тормоза Шевроле Ланос необходимо правильно подготовиться. Остановите автомобиль на ровной поверхности, активируйте ручной тормоз и выключите двигатель. Поддомкратьте заднюю часть автомобиля с помощью гидравлического домкрата.
Шаг 2: Демонтаж
Снимите задние колеса, чтобы получить доступ к механизму ручного тормоза. Отверните гайку, удерживающую рычаг тормоза. Снимите рычаг и защитную крышку, чтобы освободить пружину и тросы. При необходимости снимите и расстыкуйте тросы на полностью. Корректно пометьте их расположение, чтобы потом правильно собрать механизм.
Шаг 3: Замена деталей
Осмотрите рычаг и пружину на наличие повреждений и износа. При необходимости замените их новыми. Также проверьте состояние тросов. Если они растянуты или повреждены, замените их. Приобретите оригинальные запчасти для Шевроле Ланос для гарантии качества.
Смажьте и зафиксируйте новые детали на механизме ручного тормоза, следуя обратной последовательности демонтажа. Убедитесь, что тросы установлены правильно и надежно закреплены.
Шаг 4: Проверка и настройка
После сборки механизма ручного тормоза, установите колеса обратно и аккуратно опустите автомобиль на землю. Убедитесь, что ручной тормоз надежно фиксирует автомобиль и не допускает его движения в положении активации. Если необходимо, отрегулируйте натяжение тросов, чтобы достичь оптимальной работы ручного тормоза.
После завершения всех шагов проверьте работу механизма ручного тормоза в различных условиях и убедитесь, что он исправно функционирует.
Помните, что ремонт ручного тормоза Шевроле Ланос требует точности и аккуратности. Если у вас возникнут затруднения или сомнения, лучше обратиться к специалистам или автосервису для профессиональной помощи.

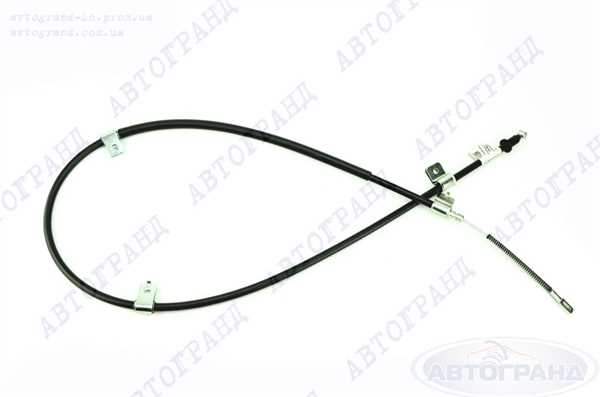

Порядок замены троса ручного тормоза
Шаг 1: Поднимите заднюю часть автомобиля с помощью гидравлического домкрата и установите под ней подставки для обеспечения безопасности работы.
Шаг 2: Снимите задние колеса, чтобы получить доступ к тормозным механизмам.
Шаг 3: Ослабьте гайки и болты, крепящие трос ручного тормоза к тормозным барабанам или тормозным дискам задних колес.
Шаг 4: Отсоедините трос ручного тормоза от тормозного механизма, используя подходящие инструменты.
Шаг 5: Отсоедините трос от кузова автомобиля, следя за тем, чтобы не повредить другие компоненты.
Шаг 6: Вставьте новый трос ручного тормоза в отверстие, через которое проходит старый трос.
Шаг 7: Подсоедините трос ручного тормоза к тормозному механизму, тщательно закрепив гайки и болты.
Шаг 8: Подсоедините трос к кузову автомобиля, убедившись в правильном положении и фиксируя его.
Шаг 9: Убедитесь, что трос ручного тормоза свободно перемещается и не создает трения или зазубрин во время натяжки и расслабления.
Шаг 10: Установите задние колеса на место и затяните все гайки.
Шаг 11: Опустите автомобиль с помощью домкрата и удалите подставки.
Шаг 12: Протестируйте работу ручного тормоза, проверив его нажатием и отжатием во время движения.
Замена троса ручного тормоза должна проводиться профессионалами. При необходимости обратитесь в автосервис, чтобы гарантировать безопасность и правильную установку нового троса.
Проверка и регулировка ручного тормоза Шевроле Ланос
Проверка состояния тросов
Перед началом проверки ручного тормоза необходимо убедиться, что автомобиль находится на ровной горизонтальной поверхности и имеет надежную поддержку. Затем выполняются следующие действия:
- Проверка свободного хода рукоятки ручного тормоза: Нажмите и удерживайте педаль тормоза, затем плавно поднимайте рукоятку ручного тормоза. Если рукоятка поднимается свободно и без сопротивления, значит необходима регулировка.
- Проверка натяжения тросов: Ручной тормоз имеет два троса, один для каждого заднего колеса. Убедитесь, что тросы не имеют видимых повреждений и свободно передвигаются внутри оболочки. Проверьте натяжение тросов, они должны быть достаточно туго натянуты, но без излишнего напряжения.
- Проверка работы ручного тормоза: Включите ручной тормоз и постепенно начните отпускать педаль тормоза. Барабаны задних колес должны начать тормозиться и остановить автомобиль на месте. Если задние колеса остаются в движении или тормозятся недостаточно, необходима регулировка.
Регулировка ручного тормоза
Для регулировки ручного тормоза Шевроле Ланос необходимо выполнить следующие шаги:
- Поднимите автомобиль: Опустите колеса, на которых нужно провести регулировку, и зафиксируйте автомобиль на подходящей опоре.
- Настройка тросов: Регулировка тросов ручного тормоза производится путем отвертывания гайки на тросе. Отверните гайку, чтобы увеличить натяжение троса, или заверните ее, чтобы уменьшить натяжение.
- Проверка регулировки: После настройки тросов, проверьте свободный ход рукоятки ручного тормоза и работу тормозного механизма, как описано выше.
- Подтяжка гайки: После выполнения регулировки ручного тормоза, подтяните гайку на тросе, чтобы предотвратить разворачивание.
Проверка и регулировка ручного тормоза Шевроле Ланос должны проводиться регулярно, особенно после замены тросов или ремонта задних тормозных механизмов. Это поможет обеспечить надежное торможение и повысит безопасность вождения.
Как снять и установить рычаг ручного тормоза
Шаг 1: Подготовьте необходимые инструменты
Перед началом работы убедитесь, что у вас имеются все необходимые инструменты. Вам понадобятся:
1. Ключ для отворачивания крепежных болтов. Выберите ключ подходящего размера для откручивания болтов, которыми фиксируется рычаг ручного тормоза.
2. Монтажная лопатка. Лопатка поможет вам отсоединить соединительные элементы рычага от подвижных деталей тормозной системы.
3. Набор отверток. Понадобятся отвертки различных размеров для работы с различными крепежными элементами.
Шаг 2: Отключите аккумулятор
Перед началом работы необходимо обезопасить себя и автомобиль, а также предотвратить возникновение короткого замыкания при работе с электрическими элементами автомобиля. Для этого необходимо отключить клемму аккумуляторной батареи. Используйте отвертку, чтобы ослабить крепление клеммы и удалить ее с аккумулятора.
Шаг 3: Снимите салон ручного тормоза
Для доступа к рычагу ручного тормоза необходимо снять салон, под которым он находится. Поднимите или отодвиньте сиденья вперед, чтобы получить доступ к задней части салона.
В основном салон ручного тормоза крепится к полу автомобиля с помощью нескольких болтов или винтов. Используйте соответствующий инструмент для откручивания крепежных элементов и удалите салон с ручкой ручного тормоза.
Шаг 4: Отсоедините рычаг от подвижных деталей тормозной системы
После снятия салона вы увидите рычаг ручного тормоза, который соединен с подвижными деталями тормозной системы автомобиля. Используйте монтажную лопатку, чтобы аккуратно отсоединить рычаг от подвижных деталей. Будьте осторожны и не повредите тормозные трубки или другие элементы тормозной системы.
Шаг 5: Снимите рычаг ручного тормоза
Теперь, когда рычаг отсоединен от подвижных деталей тормозной системы, вы можете легко снять его. Осмотрите крепежные элементы, фиксирующие рычаг на автомобиле, и с помощью ключа открутите их. Удалите рычаг и отложите его в сторону.
Шаг 6: Установите новый рычаг ручного тормоза
Если вам необходимо заменить рычаг ручного тормоза, установите новый рычаг в обратной последовательности. Вначале установите его на место и закрепите крепежными элементами. Затем снова подключите рычаг к подвижным деталям тормозной системы, соблюдая необходимую аккуратность.
После установки нового рычага ручного тормоза проверьте его работоспособность перед возвращением салона на место и подключением аккумулятора. Убедитесь, что рычаг надежно фиксируется в положении включен и выключен и что автомобиль удерживается на месте при его активации.
Надеемся, что это руководство оказалось полезным и поможет вам в снятии и установке рычага ручного тормоза на вашем Шевроле Ланос. Следуйте указаниям с осторожностью и не стесняйтесь обратиться за помощью к профессионалам, если вам это требуется.
Нужно ли смазывать ручной тормоз Шевроле Ланос?
Один из основных компонентов, который требует смазки, — это тросик ручного тормоза. Тросик может стать скованным или застрять из-за недостатка смазки, что приведет к ухудшению эффективности тормозной системы. Поэтому рекомендуется регулярно смазывать тросик ручного тормоза, чтобы он свободно двигался и выполнял свои функции без проблем.
Важно помнить, что смазка должна быть выбрана в соответствии с рекомендациями производителя и использоваться только на механических элементах тормозной системы. Не используйте смазки на основе растворителей или графита, так как они могут повредить систему.
Преимущества смазки ручного тормоза Шевроле Ланос:
- Повышение эффективности работы тормозной системы: Регулярная смазка тросика ручного тормоза позволяет тормозной системе функционировать более оптимально, обеспечивая более быструю и эффективную остановку автомобиля.
- Улучшение долговечности системы: Смазка предотвращает износ и повреждения тросика ручного тормоза, что позволяет продлить срок службы системы в целом.
- Повышение комфорта вождения: Регулярная смазка ручного тормоза обеспечивает более плавное и легкое управление автомобилем, что повышает уровень комфорта во время вождения.
Итак, смазка ручного тормоза Шевроле Ланос является неотъемлемой частью обслуживания и поддержания работоспособности тормозной системы. Регулярная смазка тросика ручного тормоза обеспечивает эффективность работы системы, улучшает ее долговечность и повышает комфорт вождения.
Когда следует менять ручной тормоз Шевроле Ланос?
Причины замены ручного тормоза
Если вы заметили следующие признаки, то скорее всего требуется замена ручного тормоза:
- Отсутствие фиксации автомобиля на месте при использовании ручного тормоза;
- Слабое сцепление автомобиля с подложкой при парковке;
- Шумы и скрипы во время использования ручного тормоза;
- Необходимость регулярного подтягивания ручного тормоза.
Периодичность замены ручного тормоза
Производители автомобилей рекомендуют проверять состояние ручного тормоза каждые 20 000 – 30 000 километров. Однако, если вы заметили признаки износа, рекомендуется провести замену ручного тормоза пораньше.
| Признак износа | Рекомендуемый срок замены |
|---|---|
| Толщина тормозных колодок менее 3 миллиметров | Немедленно заменить |
| Разрушение или армирование тормозных колодок | Немедленно заменить |
| Износ рычагов или механизмов ручного тормоза | Немедленно заменить |
Замена ручного тормоза Шевроле Ланос должна проводиться квалифицированными специалистами в автосервисе. Они смогут правильно подобрать и установить новые детали, проверить и отрегулировать систему, а также убедиться в ее надежности и безопасности перед выездом на дорогу.
Как пользоваться ручным тормозом Шевроле Ланос?
Для использования ручного тормоза Шевроле Ланос следуйте простым инструкциям:
| Шаг 1: | Убедитесь, что автомобиль находится в полностью остановленном состоянии. |
| Шаг 2: | Нажмите педаль тормоза до конца и удерживайте ее. |
| Шаг 3: | Поднимите ручку ручного тормоза, которая находится между передними сиденьями, до полного фиксирования. |
| Шаг 4: | Удерживая ручку ручного тормоза, медленно отпустите педаль тормоза. |
| Шаг 5: | Убедитесь, что ручной тормоз надежно удерживает автомобиль. Для этого попробуйте слегка попробовать сдвинуть автомобиль на наклонной поверхности. |
Важно помнить, что ручной тормоз следует использовать только при необходимости и не рекомендуется его использовать вместо основной системы тормозов. Регулярно проверяйте работоспособность ручного тормоза и при необходимости обратитесь к специалисту для проведения диагностики и ремонта.
