Toyota Hilux – пикап, который стал популярным выбором владельцев благодаря своей надежности и проходимости. Однако, как и у любого автомобиля, в нем могут возникнуть проблемы с раздаточной коробкой. Если вы столкнулись с необходимостью снять раздаточную коробку на Toyota Hilux, в этой статье вы найдете подробную инструкцию по выполнению данной операции.
Прежде чем начать снимать раздаточную коробку, необходимо убедиться, что у вас есть все необходимые инструменты, а также подготовить рабочую область для работы. Это позволит вам избежать непредвиденных трудностей и упростит процесс. Для снятия раздаточной коробки вам потребуются: гаечные ключи, тяги, подставки, домкрат или гидролифт, а также специализированное оборудование.
Внимание! Снимать раздаточную коробку на Toyota Hilux может быть сложной и опасной операцией, поэтому рекомендуется обратиться к опытному специалисту или следовать инструкциям от производителя автомобиля.
Подготовка к снятию раздаточной коробки
Прежде чем приступить к снятию раздаточной коробки на Toyota Hilux, необходимо выполнить несколько подготовительных шагов:
-
Оцените объем работы
Перед началом работы оцените степень сложности и временные затраты на снятие раздаточной коробки. Учитывайте, что этот процесс может быть достаточно трудоемким и потребует определенного времени.
-
Подготовьте необходимые инструменты
Убедитесь, что у вас есть все необходимые инструменты для снятия раздаточной коробки. Проверьте наличие ручной или пневматической гайковерты, ключей и других инструментов, которые могут понадобиться во время процесса.
-
Закрепите автомобиль
Прежде чем начать работу, убедитесь, что автомобиль надежно закреплен. Разместите его на подходящей платформе или поднимите на подъемнике, чтобы обеспечить доступ ко всем необходимым деталям раздаточной коробки.
-

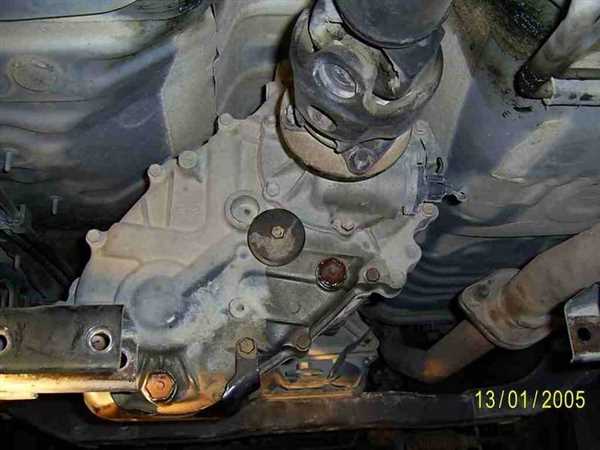

Приготовьте запасные детали
Если вы планируете провести техническое обслуживание раздаточной коробки, убедитесь, что у вас есть необходимые запасные детали. Проверьте их наличие и качество, чтобы избежать задержек в процессе снятия и установки коробки.
Правильная подготовка к снятию раздаточной коробки поможет упростить рабочий процесс и избежать возможных проблем. Придерживайтесь указанных выше шагов, чтобы успешно выполнить задачу.
Необходимые инструменты
Перед тем, как приступить к снятию раздаточной коробки с Toyota Hilux, вам понадобятся следующие инструменты:
- Набор гаечных ключей разных размеров
- Набор торцевых головок
- Рычаги для снятия шаровых опор
- Отвертки
- Молоток
- Отрезной ключ
- Трос или лебедка для подъема и удержания раздаточной коробки
- Съемник шатунов (при необходимости)
- Набор для снятия шестерни привода раздаточной коробки (при необходимости)
- Болты и гайки для фиксации раздаточной коробки (при необходимости)
Убедитесь, что у вас есть все необходимые инструменты перед началом работ.
Постановка автомобиля на подъемник
Перед тем, как приступить к снятию раздаточной коробки на Toyota Hilux, необходимо правильно поставить автомобиль на подъемник. Это поможет обеспечить безопасность работы и облегчить доступ к необходимым деталям.
Шаг 1: Подготовка
Перед тем, как поднять автомобиль, убедитесь, что место, где будет установлен подъемник, уровное и надежное. Также убедитесь в том, что ручной тормоз активирован и передача находится в нейтральном положении.
Шаг 2: Подъем автомобиля
Опустите подъемную платформу на достаточную высоту, чтобы можно было безопасно подвести ее под переднюю часть автомобиля. Разместите гидравлический подъемник в соответствии с рекомендациями производителя.
Постепенно и осторожно поднимайте автомобиль, следите за тем, чтобы подъем платформы был равномерным. Остановитесь, когда автомобиль будет на нужной высоте.
Шаг 3: Зафиксировать автомобиль
После того, как автомобиль поднят на подъемник, убедитесь в его надежной фиксации. Зафиксируйте колеса с помощью специальных устройств, чтобы автомобиль не двигался во время работы на подвеске.
Теперь автомобиль готов к проведению работ с раздаточной коробкой Toyota Hilux. Помните, что безопасность должна быть всегда на первом месте, поэтому никогда не игнорируйте инструкции производителя и используйте все необходимые средства защиты.

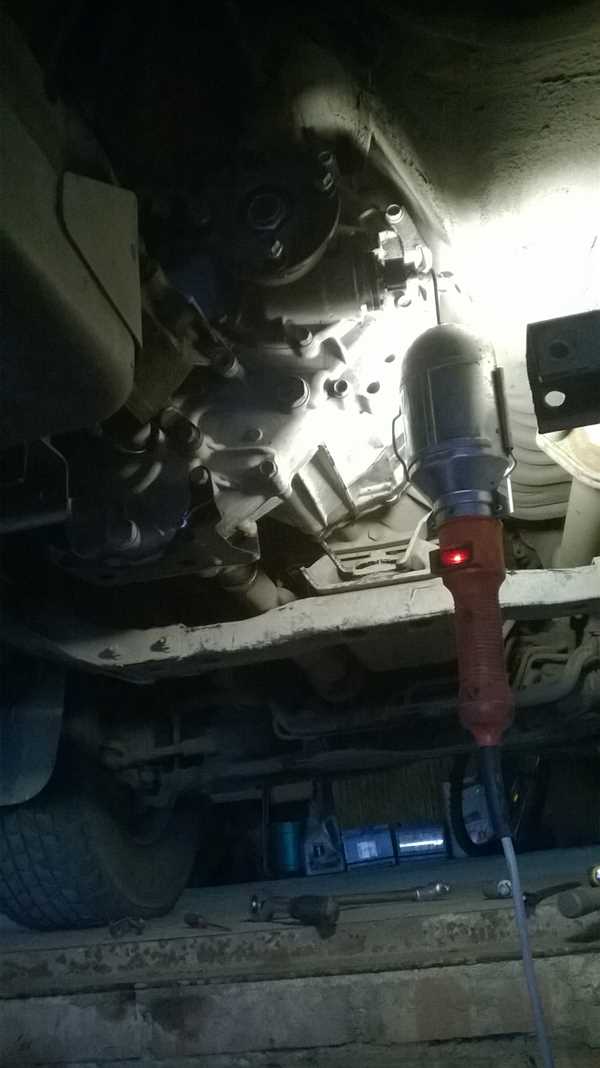

Отсоединение приводных валов от раздаточной коробки
Процесс снятия раздаточной коробки на Toyota Hilux начинается с отсоединения приводных валов от коробки передач. Вот несколько шагов, которые нужно выполнить:
1. Подготовка автомобиля
Перед началом работы необходимо приподнять переднюю часть автомобиля с помощью подъемника или гидравлического домкрата, чтобы обеспечить доступ к раздаточной коробке и приводным валам.
2. Отсоединение валов
Для отсоединения приводных валов от раздаточной коробки необходимо выполнить следующие действия:
а. Отсоединение карданного вала переднего привода:
- Сначала отсоедините приводной вал от защитного кожуха, снимите крепление и ослабьте болты крепления кардана к раздаточной коробке.
- После этого, с помощью специального инструмента или рычага, отсоедините карданный вал от раздаточной коробки. Будьте осторожны и проверьте, что автомобиль находится в нейтральном положении, чтобы предотвратить повреждение переднего дифференциала.
б. Отсоединение приводного вала заднего привода:
- Сначала снимите соответствующий кожух приводного вала и отсоедините его от раздаточной коробки.
- Затем ослабьте болты крепления приводного вала к дифференциалу задней оси.
- С помощью рычага или специального инструмента отсоедините приводной вал от раздаточной коробки. Опять же, проверьте, что автомобиль находится в нейтральном положении, чтобы избежать повреждения дифференциала.
Как только приводные валы отсоединены от раздаточной коробки, их можно убрать в сторону и перейти к следующим шагам снятия раздаточной коробки.
Важно помнить, что процесс отсоединения приводных валов может различаться в зависимости от модели и года выпуска Toyota Hilux. Всегда обращайтесь к руководству пользователя или обратитесь за помощью к квалифицированному механику, если у вас возникнут вопросы или сомнения.
Отключение электрических и пневматических подключений
Перед началом снятия раздаточной коробки на Toyota Hilux необходимо отключить все электрические и пневматические подключения. Во избежание повреждения проводки или других элементов системы, следуйте указанным ниже инструкциям:
Электрические подключения:
1. Отсоедините отрицательный провод аккумулятора, чтобы предотвратить короткое замыкание и повреждение электронных компонентов.
2. Отсоедините все электрические разъемы, соединенные с раздаточной коробкой, помечая их для дальнейшей легкой установки.
Пневматические подключения:
1. Используя соответствующий инструмент, отсоедините все пневматические шланги и трубки, связанные с раздаточной коробкой.
2. Тщательно закройте отверстия пневматических подключений, чтобы предотвратить попадание влаги и грязи.
После отключения всех электрических и пневматических подключений можно переходить к следующему этапу снятия раздаточной коробки на Toyota Hilux.
Снятие карданного вала
| Шаг | Описание |
|---|---|
| 1 | Поднимите автомобиль на подъемнике или используйте домкрат для поднятия задней части автомобиля и закрепите его на месте при помощи подставок. |
| 2 | Визуально осмотрите карданный вал на предмет повреждений или износа. Убедитесь, что нет никаких трещин или изломов. |
| 3 | Используя подходящие инструменты, отверните болты, крепящие задний фланец карданного вала к дифференциалу. |
| 4 | Осторожно вытащите задний фланец из дифференциала. |
| 5 | Отверните болты, крепящие передний фланец карданного вала к раздаточной коробке. |
| 6 | Осторожно вытащите передний фланец из раздаточной коробки. |
| 7 | Отсоедините карданный вал от подвесок и других крепежных элементов, осмотрите его на наличие повреждений, и при необходимости замените. |
| 8 | Установите новый или отремонтированный карданный вал, следуя этим же шагам в обратном порядке. |
Важно помнить, что снятие и установка карданного вала требует соблюдения всех мер предосторожности и должны выполняться только профессионалами или опытными автомеханиками. Если у вас нет опыта в проведении этих работ, рекомендуется обратиться к специалистам или сертифицированному сервисному центру Toyota.
Снятие раздаточной коробки
1. Поднимите автомобиль на подъемнике или используя гидроцилиндры.
2. Отсоедините проводку от раздаточной коробки, отметив места соединений для дальнейшей установки.
3. Отверните все болты, крепящие раздаточную коробку к картеру трансмиссии. Обычно болты расположены вокруг коробки и их количество может варьироваться.
4. Опустите раздаточную коробку с помощью подъемника таким образом, чтобы не повредить другие части автомобиля.
5. Удалите раздаточную коробку с подкатом или с помощью специального инструмента.
Обратите внимание, что снятие раздаточной коробки требует определенного опыта и навыков ремонта автомобилей. Если вы не уверены в своих способностях, лучше обратиться к профессионалам.
Откручивание болтов крепления раздаточной коробки
Перед началом работы необходимо подготовить необходимые инструменты:
- Головка и рукоятка для откручивания болтов (размер головки зависит от конкретной модели Toyota Hilux);
- Рожковый ключ;
- Ключ для откручивания гайки колеса;
- Гидравлический домкрат и буксировочный трос (для поднятия и удержания автомобиля в безопасной позиции);
- Зажим для фиксации дисковых тормозов (при работе с задними дисками).
Процесс откручивания болтов крепления раздаточной коробки:
- Убедитесь, что автомобиль находится на безопасной плоской поверхности и оттянут ручной тормоз. Также подложите под колеса стопорные клинья для дополнительной стабильности.
- При помощи гаечного ключа снимите колесо с той стороны автомобиля, с которой снимаете раздаточную коробку.
- Далее с помощью головки отведите гайку крепления карданного вала к раздаточной коробке.
- Снимите карданный вал и полностью освободите его от раздаточной коробки.
- Перейдите к откручиванию болтов крепления раздаточной коробки к картеру коробки передач:
- Открутите болты по очереди, двигаясь по кругу вокруг раздаточной коробки.
- Рекомендуется использовать при работе рожковый ключ для улучшения качества применяемого усилия. При необходимости можно также использовать дополнительный пруток для увеличения момента поворота.
- Отверните все болты, освобождая раздаточную коробку от картера коробки передач.
- После полного отворачивания всех болтов бережно удалите раздаточную коробку с отверстия картера коробки передач.
В случае возникновения затруднений или необходимости получения дополнительной информации, рекомендуется обратиться к руководству по эксплуатации автомобиля или проконсультироваться со специалистами.
Удаление раздаточной коробки с автомобиля
Удаление раздаточной коробки с автомобиля Toyota Hilux может быть сложной и трудоемкой задачей, но с правильной инструкцией и несколькими простыми инструментами можно успешно выполнить эту процедуру самостоятельно. Вот пошаговая инструкция:
Шаг 1: Подготовка
Перед началом удаления раздаточной коробки необходимо подготовиться правильно. Убедитесь, что автомобиль находится на ровной и безопасной поверхности, а двигатель полностью охладился. Затем выключите зажигание и отсоедините клемму отрицательного терминала аккумулятора для предотвращения возможности короткого замыкания. Не забудьте также о соблюдении всех мер предосторожности и ношении защитной экипировки, такой как перчатки и очки.
Шаг 2: Отключение и удаление компонентов
Начните с отключения всех компонентов, которые соединяют раздаточную коробку с другими частями автомобиля. Это могут быть карданный вал, провода и шланги. Открутите все болты и соединительные элементы, которые удерживают коробку на месте. Будьте внимательны и осторожны, поскольку раздаточная коробка может быть тяжелой.
Шаг 3: Снятие раздаточной коробки
Когда все компоненты отключены и откачены, вы готовы снять раздаточную коробку с автомобиля. Сначала используйте подъемный механизм или домкрат, чтобы поддерживать коробку и снизить риск получения травм. Затем медленно и осторожно снимите коробку, убеждаясь, что никакие кабели или шланги не остаются в захвате.
После того, как раздаточная коробка удалена, установите новую или ремонтную коробку, следуя инструкциям производителя, но в обратном порядке. Обязательно проверьте все соединения и компоненты перед запуском двигателя. Если вам нет уверенности в собственных силах, лучше обратиться к специалисту или механику для выполнения этой задачи.
Последующие действия
После того, как раздаточная коробка успешно снята, следует выполнить несколько последующих действий, чтобы завершить процесс обслуживания или замены определенных компонентов.
Осмотрите выходной вал раздаточной коробки
Перед тем как продолжить, проведите осмотр выходного вала раздаточной коробки. Визуально проверьте его состояние на наличие трещин, изломов или признаков износа. При обнаружении каких-либо повреждений, рекомендуется заменить выходной вал перед установкой новой раздаточной коробки.
Проверьте состояние уплотнений
Также следует провести проверку состояния уплотнений, которые обеспечивают герметичность между раздаточной коробкой и другими компонентами автомобиля. Учитывайте возможность замены уплотнений, если они имеют видимые повреждения или признаки износа.
Важно помнить, что без должного уплотнения между раздаточной коробкой и другими компонентами автомобиля может происходить утечка смазочной жидкости или воды, что может привести к поломке коробки и повреждению других систем.
Рекомендуется использовать новые уплотнения при установке раздаточной коробки, чтобы обеспечить надежность и предотвратить возможные проблемы.
После осмотра и проверки состояния выходного вала и уплотнений, вы готовы приступить к установке новой или восстановленной раздаточной коробки на Toyota Hilux. Важно следовать рекомендациям производителя и осуществлять все действия по обратной последовательности, как описано в инструкциях, чтобы гарантировать правильную установку и надежность работы вашего автомобиля.
Проверка состояния раздаточной коробки
Перед тем, как приступить к снятию раздаточной коробки на Toyota Hilux, рекомендуется выполнить проверку ее текущего состояния. Ниже приведены основные шаги, которые помогут вам определить, нуждается ли раздаточная коробка в ремонте или замене:
1. Проверьте уровень масла
Убедитесь, что уровень масла в раздаточной коробке находится в соответствии с рекомендациями производителя. При наличии утечек или неправильного уровня масла рекомендуется обратиться к специалисту.
2. Оцените работу коробки передач
Включите разные режимы раздаточной коробки (высокий и низкий привод) и убедитесь, что они переключаются плавно и без особых усилий. Обратите внимание на наличие шумов, вибраций или любых других необычных звуков.
Если вы обнаружите проблемы с переключением или появление необычных звуков, это может указывать на неисправность в раздаточной коробке.
3. Обратите внимание на тряску или подтормаживание
Если во время движения ваш автомобиль трясется или подтормаживает, особенно в режиме низкого привода, это может быть признаком проблемы с раздаточной коробкой.
4. Очистите и проверьте соединения
Возможно, вам потребуется очистить и проверить соединения раздаточной коробки на наличие ржавчины или повреждений. Убедитесь, что все соединения крепкие и надежные.
Тщательная проверка состояния раздаточной коробки перед снятием позволит вам определить, нуждается ли она в ремонте или замене. Если у вас возникнут сомнения, лучше всего обратиться к профессионалам, чтобы избежать возможных повреждений или неправильного обслуживания вашего автомобиля.
Замена уплотнений и сальников
При снятии раздаточной коробки на Toyota Hilux может потребоваться замена уплотнений и сальников. Данные элементы ответственны за герметичность и защиту от проникновения влаги и пыли. Порванные или изношенные уплотнения могут привести к утечкам масла и появлению повреждений внутри раздаточной коробки.
Для замены уплотнений и сальников раздаточной коробки необходимо выполнить следующие шаги:
- Слейте масло из раздаточной коробки и снимите раздаточный механизм.
- Очистите поверхность вокруг уплотнений и сальников от грязи и масла.
- С помощью специального инструмента аккуратно извлеките старые уплотнения и сальники из раздаточной коробки. Убедитесь, что не повредились внутренние детали коробки.
- Проверьте новые уплотнения и сальники на соответствие по размерам и установите их в раздаточную коробку. Убедитесь, что они легко входят в отверстия и плотно прилегают к поверхности.
- Смажьте новые уплотнения и сальники маслом или силиконовой смазкой перед установкой раздаточного механизма.
- Установите раздаточный механизм на место и проверьте его работу перед заливкой масла.
- Залейте новое масло в раздаточную коробку согласно рекомендациям производителя.
- Проверьте уровень масла и убедитесь, что нет утечек.
При замене уплотнений и сальников раздаточной коробки на Toyota Hilux следует обратить особое внимание на качество новых деталей и правильную установку. Не забудьте также проверить состояние других элементов раздаточной коробки и выполнить необходимые регулировки и замены.
Установка новой или отремонтированной раздаточной коробки
Если вам потребовалась установка новой или отремонтированной раздаточной коробки на Toyota Hilux, следуйте этим шагам:
Шаг 1: Убедитесь, что вам доступны все необходимые инструменты для установки раздаточной коробки. Вам понадобятся гаечный ключ, рожковый ключ, отвертки и приспособления для подъема автомобиля.
Шаг 2: Отключите зажигание и убедитесь, что автомобиль находится в безопасном положении. Поддержите его на подходящих стойках или автомобильных рампах, чтобы обеспечить безопасность при работе над раздаточной коробкой.
Шаг 3: Отсоедините приводные валы от раздаточной коробки, используя гаечный ключ и рожковый ключ. Пометьте их положение, чтобы было легко установить их обратно после установки новой раздаточной коробки.
Шаг 4: Отверните все болты, крепящие раздаточную коробку к картеру и автомобилю, используя гаечный ключ. Установите болты в безопасное место, чтобы не потерять их.
Шаг 5: Аккуратно снимите старую раздаточную коробку, обращая внимание на ее вес и размеры. Установите новую или отремонтированную раздаточную коробку в обратном порядке, следуя инструкциям производителя и используя новые болты для крепления.
Шаг 6: Подсоедините приводные валы к раздаточной коробке, используя гаечный ключ и рожковый ключ. Обязательно проверьте, что все соединения надежно затянуты.
Шаг 7: Проверьте работу раздаточной коробки, включая передачу во все режимы и отключение блокировки дифференциала, если таковая имеется. Убедитесь, что все функции работают должным образом и нет никаких утечек масла.
Шаг 8: Закрепите раздаточную коробку, затянув все болты гаечным ключом. Проверьте все болты еще раз, чтобы убедиться, что они надежно затянуты.
Если вы не уверены в своих навыках установки раздаточной коробки, рекомендуется обратиться к опытным механикам или сервисным центрам, чтобы предотвратить возможные повреждения автомобиля или травмирование.
