Размещение навигационного оборудования в автомобиле требует учета множества факторов, включая уровень сигнала спутников, электромагнитные помехи и конструктивные особенности кузова. Неправильное расположение может привести к частым сбоям в определении координат, увеличению времени соединения с орбитальными станциями и нестабильной работе системы в целом.
Наиболее удачным вариантом считается расположение устройства на верхней части кузова – крыше или заднем стекле, где оно максимально удалено от источников радиопомех и имеет беспрепятственный обзор небосвода. Однако этот способ не всегда реализуем из-за специфики конструкции автомобиля или требований эстетики. Альтернативные зоны включают передний бампер, где часто уже интегрированы штатные антенные модули, а также зоны под задним стеклом с металлизированным обогревом – при условии, что проводящие элементы не перекрывают сигнал.
Крепление внутри салона допустимо лишь в случаях, когда внешние варианты невозможны. В таких условиях предпочтение следует отдавать верхней части лобового стекла, желательно вблизи зоны с минимальным содержанием полупрозрачного покрытия. Сигнал, проходящий сквозь стекло, ослабевает на 2–5 дБ в зависимости от производителя и типа стеклопакета. Важно также учитывать, что размещение под солнцезащитными козырьками или в зоне тонирования может значительно ухудшить качество приема.
Для улучшения стабильности сигнала рекомендуется избегать установки рядом с элементами кузова, изготовленными из углепластика или других материалов с высоким коэффициентом отражения радиоволн. Также необходимо исключить близкое соседство с источниками активного излучения – блоками подогрева сидений, усилителями антенн, системами hands-free. В ряде случаев целесообразно использовать выносное крепление с коаксиальным кабелем, чтобы разместить активный элемент в наиболее благоприятной точке при сохранении подключения к штатному разъему.
Оптимальные места для установки GPS антенны
Размещение навигационного оборудования требует учета ряда факторов, влияющих на качество приема сигнала. Помехи, конструктивные особенности кузова и наличие металлических поверхностей напрямую сказываются на точности позиционирования.
- Лобовое стекло – наиболее популярная зона. Современные авто предусматривают специальные участки без тонировки или с минимальным количеством проводников. Выбирайте верхнюю часть стекла, по центру или со смещением в сторону от краев.
- Крыша – зона с минимальными препятствиями. Подходит для наружного крепления, особенно если корпус устройства герметичен. Фиксация возможна с помощью магнитного основания или адаптивного крепежа.
- Заднее стекло – худший вариант из-за наличия подогрева и плотной проводки по периметру. Если других точек нет, размещайте выше уровня антеннополяризатора печки.
Избегайте зон с активными источниками электромагнитного излучения – рядом с иммобилайзером, усилителем сигнала, блоком ABS. Металлические элементы кузова создают отражение сигнала, поэтому не рекомендуется крепление к боковым стойкам или кронштейнам под решетками радиатора.
- Место должно быть доступно для радиоволн на частоте 1575,42 МГц.
- Убедитесь в отсутствии визуальных преград: пленок с содержанием металла, солнцезащитных покрытий.
- Учитывайте ориентацию активного элемента – вертикальное положение обеспечивает наилучшее качество захвата спутников.
При внутрисалонной фиксации предпочтение отдается сдвижным люкам или участкам без тонировки. Для внешней установки – проверяйте сопротивление крепежного узла и водонепроницаемость разъемов.
Преимущества установки на крыше автомобиля
Размещение приёмного устройства на крыше обеспечивает максимально свободный обзор неба, что значительно повышает точность позиционирования. Минимальное затенение спутниковых сигналов улучшает качество связи и снижает вероятность потери сигнала в сложных условиях.
Высокое положение способствует снижению влияния металлических элементов кузова, которые часто вызывают отражения и искажения радиоволн. Это особенно актуально при движении в городских зонах с плотной застройкой.
Конструктивно монтаж на крыше позволяет использовать внешние магниты или специальные крепления, гарантирующие надёжную фиксацию и защиту от вибраций и механических повреждений. Это положительно сказывается на долговечности и стабильности работы оборудования.
| Параметр | Размещение на крыше | Альтернативные места |
|---|---|---|
| Обзор спутников | Практически 360° без препятствий | Ограничен из-за крыши и других частей кузова |
| Стабильность сигнала | Максимальная, минимальные помехи | Частые затенения и отражения |
| Простота крепления | Использование магнитного основания, антисейсмические элементы | Требуются сложные монтажные решения |
| Защита от повреждений | Высокая, защищено от ударов с боков | Риск повреждений выше из-за расположения внутри салона или под капотом |
На крыше также проще обеспечить правильное направление приёмника, что уменьшает влияние мультипутевых эффектов и способствует стабильному приёму сигналов в условиях переменного рельефа и плотной городской застройки.
Установка в салоне: плюсы и минусы
Размещение навигационного оборудования внутри салона имеет ряд преимуществ. Прежде всего, это защита от внешних воздействий – вибрации, влага, перепады температуры оказывают минимальное влияние на работу устройства. Доступ для обслуживания или замены остаётся открытым, что упрощает диагностику и настройку.
Монтаж в салоне позволяет быстрее реагировать на сигнал, особенно в условиях плотной городской застройки. При наличии металлизированного лобового стекла или тонировки с теплоотражающим покрытием внешний приём может быть ослаблен, в то время как внутрисалонный – продолжает функционировать стабильно.
Среди недостатков – возможность ухудшения качества сигнала из-за экранирования кузовом. Металлические элементы кабины создают помехи, особенно если устройство размещено подальше от крыши или окон. Второй минус – необходимость прокладки кабеля питания и передачи данных через уплотнители дверей или панелей, что требует аккуратной реализации во избежание повреждений.
Если в конструкции отсутствуют подходящие точки крепления с прямой видимостью на небо, эффективность значительно снижается. В ряде случаев спасает выносной модуль или дополнительный передатчик, но это усложняет схему подключения.
Выбор конкретного места в салоне важен. Варианты: верхняя часть лобового стекла, задняя полка, потолок над сиденьями. Каждый из них имеет свои нюансы по уровню сигнала и удобству обслуживания.
Рекомендации по установке в багажнике
Второй аспект – защита от внешних воздействий. Используйте специальные защитные чехлы или контейнеры, чтобы предотвратить повреждения от влаги и пыли. Это особенно актуально для автомобилей, которые часто эксплуатируются в сложных условиях.
Третий момент – проводка. Убедитесь, что кабели не перетираются и не находятся в местах, где могут подвергаться механическим повреждениям. Прокладывайте провода вдоль стенок багажника, используя стяжки для фиксации.
Четвертое – проверка работы. После завершения монтажа проведите тестирование. Убедитесь, что устройство корректно принимает сигналы, и при необходимости скорректируйте его положение.
Наконец, учитывайте возможность доступа к оборудованию. Оставьте пространство для обслуживания и замены, если это потребуется в будущем. Это упростит процесс и сэкономит время.
Влияние материалов на качество сигнала
Сигнал спутниковых систем существенно ослабляется при прохождении через металл. Кузов из стали или алюминия снижает уровень приема на 20-30 дБ, что ведет к потере точности позиционирования. Стекло с металлической пленкой, применяемое для защиты от ультрафиолета и тепла, также уменьшает мощность входящего сигнала примерно на 10-15 дБ.
Пластик и резина оказывают минимальное влияние на прохождение радиоволн, поскольку их диэлектрическая проницаемость близка к воздуху. Однако толстые слои пластика или покрытие с добавками могут ослаблять сигнал на 2-5 дБ. Тканевые материалы и обивка салона практически не искажают радиоволны.
Для повышения качества приема рекомендуется избегать размещения приемного устройства в зоне прямой видимости через металлические конструкции. Оптимально использовать места с открытым обзором к небу, где преобладает прозрачность для радиочастот в диапазоне L1 (1575 МГц) и L2 (1227 МГц).
Стеклопластик и карбоновые детали, часто встречающиеся в современных машинах, создают дополнительное затухание сигнала до 8-12 дБ. Это связано с проводящими компонентами и структурой материала, вызывающей рассеяние волн. Металлическая сетка внутри лобового стекла снижает прием на 15 дБ и более.
При выборе места для установки устройства с приемником стоит учитывать направленность сигнала и избегать преград из металлических элементов или многослойных композитов. Использование внешних креплений с выходом на открытую поверхность минимизирует влияние корпуса транспортного средства.
Технические аспекты установки GPS антенны
При выборе места для размещения антенны необходимо учитывать несколько факторов, влияющих на качество сигнала и его стабильность.
- Местоположение: Оптимально размещать устройство на крыше, так как это обеспечивает наилучший обзор неба. Избегайте зон, закрытых металлическими элементами.
- Угол наклона: Угол установки должен быть минимальным, чтобы избежать затенения. Убедитесь, что антенна направлена вверх.
- Изоляция: Используйте прокладки для предотвращения попадания влаги и грязи. Это продлит срок службы устройства.
- Кабели: Применяйте качественные коаксиальные кабели, чтобы минимизировать потери сигнала. Длина кабеля также влияет на качество передачи данных.
Важно учитывать, что наличие других электронных устройств может создавать помехи. Расположение антенны вдали от источников электромагнитных полей улучшит ее работу.
При монтаже следуйте инструкциям производителя. Это поможет избежать ошибок и обеспечит надежную работу системы.
Выбор типа антенны для вашего автомобиля
При выборе антенны для системы позиционирования важно учитывать несколько факторов. Существуют различные типы, каждый из которых имеет свои особенности и преимущества.
Активные антенны обеспечивают высокий уровень сигнала благодаря встроенному усилителю. Они подходят для условий с низким уровнем сигнала, например, в городских условиях с высоким уровнем помех. Однако такие устройства требуют питания, что может быть недостатком для некоторых пользователей.
Пассивные антенны не имеют встроенного усилителя и зависят от внешних сигналов. Они проще в установке и не требуют дополнительного питания. Однако их эффективность может снижаться в условиях плохой видимости спутников.
Также стоит обратить внимание на размер антенны. Компактные модели менее заметны и могут быть установлены в различных местах, но их диапазон может быть ограничен. Более крупные устройства обеспечивают лучший прием, но могут испортить внешний вид автомобиля.
Необходимо учитывать частотный диапазон. Некоторые антенны работают только на определенных частотах, что может ограничить их совместимость с различными системами. Выбор универсальной модели позволит избежать проблем с совместимостью.
Расположение антенны также играет важную роль. Установка на крыше автомобиля обеспечивает лучший прием, так как минимизирует препятствия. Однако, если крыша недоступна, можно рассмотреть варианты установки на заднем стекле или в других местах, где сигнал будет менее затруднен.
Как правильно подключить антенну к системе
Для корректного подключения устройства необходимо учитывать несколько ключевых аспектов. Прежде всего, следует ознакомиться с инструкцией, предоставленной производителем. Это поможет избежать ошибок и обеспечить надежную работу.
Начните с выбора подходящего места для размещения. Убедитесь, что кабели имеют достаточную длину для подключения к приемнику. Избегайте острых углов и мест с высокой температурой, чтобы не повредить проводку.
При подключении используйте качественные разъемы. Они должны обеспечивать надежный контакт и защищать от влаги. Если в комплекте нет необходимых разъемов, приобретите их отдельно, учитывая спецификации устройства.
Обратите внимание на полярность подключения. Неправильное соединение может привести к сбоям в работе. Проверьте, чтобы все соединения были надежными и не имели люфта.
После завершения подключения проведите тестирование системы. Убедитесь, что сигнал стабилен и нет помех. Если возникают проблемы, проверьте все соединения и, при необходимости, повторите процесс.
Регулярно проверяйте состояние проводки и разъемов. Это поможет предотвратить возможные неисправности и продлить срок службы оборудования.
Настройка антенны для максимального приема сигнала
Определите оптимальное положение для размещения устройства, ориентированного на получение радиосигналов. Максимальное качество приема достигается при прямом столкновении луча с источником сигнала, что подразумевает правильную ориентацию относительно спутников. Для этого рекомендуется использовать уровнемеры и анализаторы сигнала с возможностью отображения амплитуды и качества получаемых данных.
Обеспечьте жесткое и устойчивое крепление, исключающее вибрации и смещения. Небольшие отклонения от идеальной ориентации могут значительно снизить уровень входящего сигнала.
Проверьте наличие препятствий на пути прохождения радиоволн – металлические поверхности, толстые сегменты кузова, аэродинамические элементы. Эти конструкции могут создавать отражения или блокировать сигналы, снижая их интенсивность.
Используйте корректирующий кабель с низким коэффициентом потерь, чтобы сохранить уровень сигнала при передаче на ресивер. В случае необходимости, применяйте фильтры для устранения помех и интерференций из внешней среды, что повысит стабильность соединения.
Периодически проводите тестирование и регулировку положения, используя измерительные приборы и программное обеспечение. Наиболее надежный результат достигается при постоянной калибровке и контроле параметров сигнала, особенно в местах с высоким уровнем помех или нестабильным уровнем спутникового сигнала.

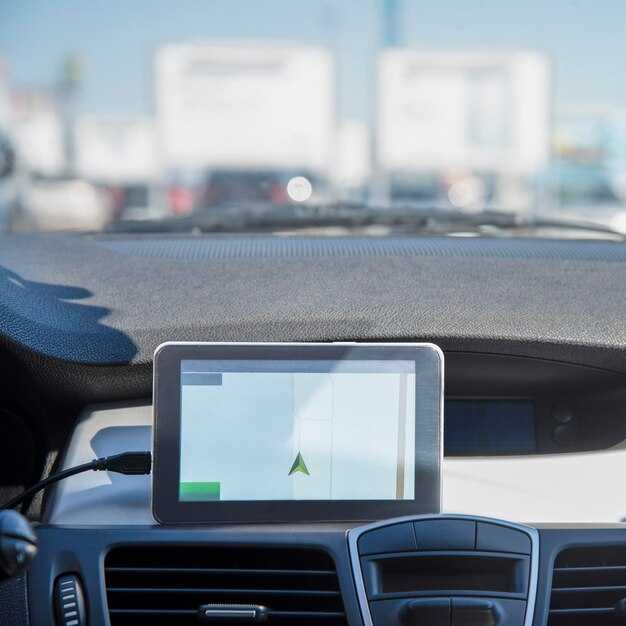

Проверка работоспособности после установки
После завершения монтажа важно убедиться в корректной работе устройства. Начните с проверки сигнала. Для этого включите навигационное приложение и дождитесь получения спутниковых данных. Обычно это занимает от нескольких секунд до нескольких минут.
Обратите внимание на количество доступных спутников. Оптимально, если устройство видит не менее четырех. Это обеспечит точность определения местоположения. Если спутников мало, проверьте, не закрыты ли они препятствиями, такими как крыши или деревья.
Следующий шаг – тестирование точности. Пройдите небольшой маршрут и сравните данные о пройденном расстоянии с показаниями навигатора. Разница не должна превышать 5-10%. Если отклонение больше, возможно, требуется перенастройка.
Также проверьте, как устройство реагирует на изменения направления. Сделайте резкий поворот и наблюдайте за обновлением информации на экране. Если данные обновляются медленно, это может указывать на проблемы с приемом сигнала.
Не забудьте протестировать работу в разных условиях. Попробуйте использовать навигацию в городских условиях и на открытой местности. Это поможет выявить возможные проблемы, связанные с помехами или неправильной установкой.
Для более детального анализа можно воспользоваться специальными приложениями, которые показывают уровень сигнала и качество соединения. Это даст возможность оценить работоспособность устройства в реальном времени.
| Параметр | Нормальные значения | Действия при отклонении |
|---|---|---|
| Количество спутников | 4 и более | Проверить установку и наличие препятствий |
| Точность определения местоположения | 5-10% отклонение | Перенастроить устройство |
| Скорость обновления данных | Мгновенное обновление | Проверить качество сигнала |
Регулярная проверка работоспособности поможет поддерживать устройство в оптимальном состоянии и обеспечит надежную навигацию в любых условиях.
