Точная настройка механизмов в автомобиле – это ключ к его надежной работе и долговечности. Внедорожники, особенно с дизельными моторами, требуют особого внимания к деталям. Неправильная настройка может привести к снижению мощности, увеличению расхода топлива и преждевременному износу двигателя.
Процесс настройки включает в себя несколько этапов, каждый из которых требует аккуратности и внимательности. Необходимо подготовить все инструменты и материалы заранее, чтобы избежать лишних задержек. Важно следовать рекомендациям производителя, так как они основаны на многолетнем опыте и тестировании.
В этом руководстве представлены конкретные шаги, которые помогут вам выполнить настройку с максимальной точностью. Уделите внимание каждому этапу, и ваш внедорожник будет работать как часы, обеспечивая надежность и комфорт в любых условиях.
Подготовка к регулировке клапанов
Перед началом работ убедитесь, что двигатель холодный. Температура охлаждающей жидкости должна быть не выше 30 °C. Это требование критично, поскольку зазоры между кулачками и штоками клапанов изменяются при нагреве.
Откройте капот и снимите декоративную крышку двигателя. Далее необходимо снять воздушный фильтр и корпус, обеспечив доступ к клапанному механизму. Отсоединяйте впускной и выпускной трубопроводы аккуратно, чтобы не повредить вакуумные шланги.
Для доступа к регулировочным винтам потребуется демонтировать крышку головки блока цилиндров. Перед этим слейте часть охлаждающей жидкости из расширительного бачка, чтобы избежать перелива при снятии патрубков.
Используйте только проверенный инструмент: щупы для замера зазоров с точностью до 0,05 мм, рожковые ключи на 10, 12 и 14 мм, а также специальную головку для проворачивания коленвала. Маховик имеет метки, соответствующие верхней мертвой точке поршня первого цилиндра – эта позиция обязательна для точной настройки.
Проверьте состояние прокладок и уплотнителей. При малейших признаках повреждения замените их сразу. Используйте оригинальные детали или аналоги с маркировкой, соответствующей стандартам японской спецификации.
Очистите область крышки ГБЦ от пыли и масла перед снятием. Наличие загрязнений может повлиять на герметичность при сборке. Если масло густое или давно не менялось, проведите его замену заранее – это упростит доступ и повысит чистоту работ.
Подготовьте чистую ветошь, изопропиловый спирт и ёмкость для сбора остатков технических жидкостей. Работы проводите в хорошо проветриваемом помещении, исключив поблизости открытый огонь.

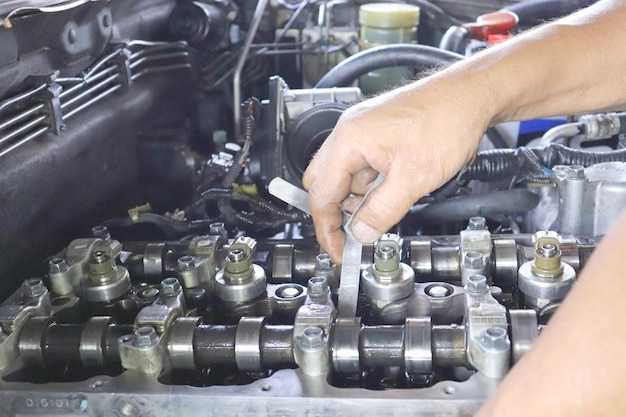

Необходимые инструменты и материалы
Точное выполнение настройки требует наличия набора специализированных инструментов, позволяющих снимать крышки клапанных механизмов и обеспечить точность в регулировке зазора.
Ключи торцевые или комбинированные с головками, соответствующими размерам крепежных элементов, – необходимый элемент для отсоединения компонентов моторного отсека.
Вороток для гаечных ключей с короткой рукоятью обеспечивает контроль на месте и позволяет затягивать или ослаблять крепеж с необходимой силой.
Точечные отвертки с плоским и крестообразным наконечником пригодятся для снятия защитных крышек или пластмассовых фиксаторов.
Микрометр и щуп для точного измерения зазоров между элементами клапанного механизма гарантируют соответствие техническим характеристикам.
Плоскогубцы с узкими губками пригодятся для фиксации мелких деталей и извлечения зажимных элементов.
Для работы потребуется светильник или найтовая лампа, обеспечивающая хорошо освещённое рабочее пространство и четкое видение мелких деталей.
Паста для очистки металлических поверхностей от загрязнений обеспечит защиту механизмов и устранит налет перед проведением настройки.
В качестве расходных материалов стоит запастись новыми прокладками и герметиками, чтобы герметизировать соединения после завершения работ.
| Инструмент или материал | Назначение |
|---|---|
| Торцевой ключ | Освобождение крепежных элементов |
| Вороток | Управление затяжкой соединений |
| Микрометр, щуп | Измерение зазоров |
| Отвертка | Снятие крышек, фиксаторов |
| Плоскогубцы | Работа с мелкими деталями |
| Осветительный прибор | Обеспечение освещения рабочего места |
| Паста очистительная | Подготовка и очистка поверхностей |
| Запасные прокладки и герметик | Герметизация соединений |
Проверка технического состояния двигателя
Перед началом регулировки клапанных механизмов на двигателе 4N15 необходимо убедиться в общем состоянии мотора. Это требование обусловлено тем, что неправильная работа отдельных систем может значительно исказить результаты настройки и привести к повторному вмешательству.
В первую очередь проверьте компрессию в цилиндрах. Нормальный показатель – от 30 до 35 бар. Отклонения более чем на 10% между цилиндрами указывают на возможные дефекты в поршневой группе или клапанном механизме.
- Измерения проводите на прогретом двигателе.
- Отключите блок управления подачей топлива.
- Удалите свечи накаливания для исключения сопротивления при проворачивании.
Давление масла должно составлять не менее 0.8 бар на холостом ходу и 3.5–4.5 бар на средних оборотах. Снижение давления до 0.5 бар и ниже – повод к проверке редукционных клапанов, масляного насоса и состояния шеек коленвала.
- Снимите маслоналивную горловину.
- Проверьте уровень и цвет масла: чёрный оттенок сигнализирует о перегреве или топливной прорывке.
- Оцените состояние клапанной крышки – следы масляного нагара и конденсата допустимы в незначительных количествах.
Проверьте синхронность работы ТНВД и впускных клапанов при помощи стробоскопического метода. Угол опережения впрыска должен быть в пределах 6–9° до ВМТ. При отклонении более чем на 2° требуется диагностика муфты опережения и датчиков положения.
Для выявления масложорности визуально осмотрите турбокомпрессор. При наличии масла во впуске – причина в износе уплотнений или картерных щелей. Расход масла свыше 800 г на 1000 км говорит о необходимости замены направляющих втулок и уплотнителей.
Оцените состояние топливной рампы. Давление должно удерживаться в диапазоне 310–350 бар. Если показатели ниже – возможен износ шайб, плунжерных пар или подклинивание регулятора давления.
- Установите манометр между рампой и топливным насосом высокого давления.
- Проверьте показания на различных режимах работы мотора.
- Сравните с данными по диагностике через OBD или с использованием сканера.
Проверьте цепной привод ГРМ. Оцените степень вытягивания и отсутствие заеданий. Визуальный осмотр покажет наличие трещин на успокоителях, а также степень растяжения цепи. Ресурс цепи – до 120 000 км. После этого пробега возможен перескок на один зуб, что нивелирует точность регулировки.
Убедитесь в герметичности системы охлаждения. Появление масляной пены в расширительном бочке или утечка охлаждающей жидкости – верный признак прогара прокладки ГБЦ. Температура выходящих газов из выпускного коллектора не должна превышать 550°C – при более высоких значениях необходима диагностика зонда лямбда и каталитического нейтрализатора.
При подготовке к регулировке клапанов проведите электронную диагностику блока управления двигателем. Наличие неочищенных ошибок может привести к некорректной работе дроссельной заслонки, заслонок EGR и VNT-турбины, что косвенно скажется на результатах регулировки.

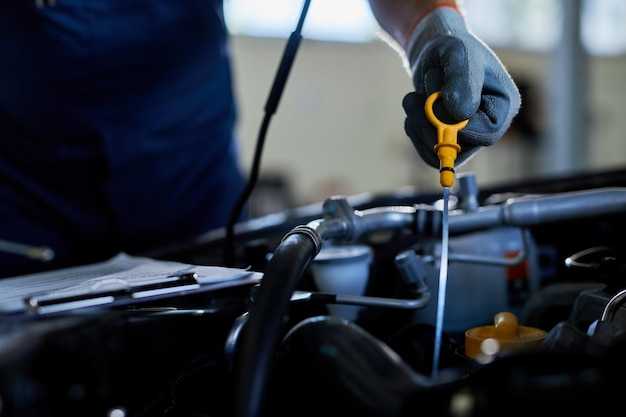

Снятие защитных крышек
Перед началом работы необходимо подготовить инструменты: набор ключей, отвертки и, возможно, торцевые головки. Убедитесь, что двигатель остыл, чтобы избежать ожогов.
Следуйте этим шагам для снятия защитных крышек:
- Отключите аккумулятор, чтобы избежать короткого замыкания.
- Снимите пластиковую защитную крышку, расположенную над двигателем. Для этого открутите все крепежные элементы, используя подходящий ключ.
- Если есть дополнительные элементы, такие как воздухозаборники или трубопроводы, аккуратно отсоедините их, чтобы получить доступ к крышкам.
- Проверьте наличие скрытых креплений. Иногда они могут находиться под другими компонентами.
- После снятия крышки осмотрите ее на наличие повреждений или трещин. Это поможет избежать проблем в будущем.
При выполнении работы соблюдайте осторожность, чтобы не повредить детали. Храните все крепежные элементы в одном месте для удобства сборки.
Определение момента зажигания
Положение холостого тюнера или датчика положения коленвала требуют фиксации в положении, при котором цилиндр №1 достигает ВМТ, что можно определить по характерному такту работы двигателя и наличию искры в свечах зажигания. В некоторых случаях используют статистические наклейки или метки, предназначенные для определения данной точки по таймингу установки червячных колес.
Получение точных данных о моменте зажигания выполняется путём вращения коленчатого вала вручную, с помощью гаечного ключа по часовой стрелке. На этом этапе важно внимательно наблюдать за совпадением меток на шкиве и корпусных отметок. В случае отсутствия четких меток используют установочные штифты или датчики положения для определения оптимальной позиции.
Для обеспечения правильной фиксации положения двигателя рекомендуется установить фиксатор распределительного вала или позиции поршня по компрессии. Одновременно рекомендуется убедиться в отсутствии натяжения цепи или ремня, что позволит избежать смещения меток в процессе дальнейших настроек.
Процесс регулировки клапанов
Перед началом работы убедитесь, что двигатель остыл. Это предотвратит возможные травмы и обеспечит точность измерений. Снимите крышку клапанов, чтобы получить доступ к механизму.
Используйте специальный инструмент для измерения зазоров. Рекомендуется применять щупы, которые позволяют точно определить расстояние между элементами. Стандартные значения зазоров можно найти в руководстве по эксплуатации автомобиля.
Проверьте зазоры на каждом из элементов. Если значения не соответствуют норме, необходимо произвести корректировку. Для этого ослабьте крепежные гайки, которые фиксируют регулировочные винты, и измените их положение до достижения нужного зазора.
После внесения изменений обязательно повторно проверьте зазоры. Это поможет избежать ошибок и гарантирует правильную работу двигателя. Закрепите все элементы на месте, убедившись, что они надежно зафиксированы.
Установите крышку обратно, следя за тем, чтобы все прокладки были на месте. Это предотвратит утечки масла. Запустите двигатель и дайте ему поработать несколько минут, затем проверьте работу механизма на наличие посторонних звуков.
Проверка зазоров клапанов
Перед началом работ убедитесь, что двигатель холодный. Температура охлаждающей жидкости должна быть ниже 40 °C. Опускайте холодильник с двигателем хотя бы на 3–4 часа после остановки.
Демонтируйте пластиковую крышку клапанного механизма. Для доступа к головке блока потребуется снять впускной коллектор и отсоединить шланги вакуумной системы. Корpus дроссельной заслонки можно не снимать, но обеспечьте себе свободный обзор зондами.
Используйте набор щупов с шагом 0,05 мм. Номинальный тепловой зазор для впускных элементов – 0,30 мм, для выпускных – 0,40 мм. Проверяйте зазоры при проворачивании коленвала по меткам – установите поршень первого цилиндра в ВМТ такта сжатия.
Замерь производится между регулировочным винтом и седлом коромысла. Щуп должен проходить с легким сопротивлением. Если зазор отличается более чем на 0,05 мм от номинального значения – корректировка обязательна.
При ослаблении контргайки регулировочного винта не допускайте проворота самого винта. Используйте подходящий ключ на 10 или фиксатор, чтобы не нарушить точность настройки. После корректировки момент затяжки гайки – 25 Н·м.
Операцию повторите для всех клапанов. Затем проверните на 360 градусов коленвал и снова проверьте зазоры – это исключит ошибки из-за усадки седел. Используйте ручной проворот – без стартера.
Регулировка зазоров с помощью щупов
Порядок определения правильных зазоров начинается с выбора подходящих щупов, соответствующих каталожным характеристикам двигателя. Для дизельных моделей необходимо подготовить набор пластмассовых или металлических щупов с толщинами, указанными в технической документации, обычно в диапазоне от 0,15 до 0,25 мм.
Перед началом работы требуется снять крышку клапанной камеры. Положение коленчатого вала должно совпадать с метками на маховике, что обеспечивает достижение верхней мертвой точки для соответствующего цилиндра. Используйте соответствующий ключ для ручного поворота ротора распредвала или шкива коленвала, чтобы обеспечить точность установки.
Для каждого элемента вращение располагается так, чтобы зазор был равномерным и соответствовал допустимым значениям. Вставляйте щуп в межклапанный зазор, аккуратно ощущая сопротивление. Обычно рекомендуется, чтобы щуп свободно входил, но не проваливался при легком усилии. Необходимо проверить несколько положений вращения ротора для выявления средних значений зазора.
Запомните, что для точных измерений важно избегать чрезмерного давления на щуп, поскольку это может исказить результат. После определения зазора для каждого канала убирайте щуп и, при необходимости, корректируйте расположение элементов за счет вращения распределительного вала с помощью специальных ключей, указанных в руководстве по эксплуатации.
Контроль за равномерностью зазоров в каждом цилиндре позволяет обеспечить оптимальную работу моторного агрегата, снизить расход топлива и повысить ресурс. После внесения корректировок рекомендуется повторно проверить размеры, чтобы удостовериться в точности установки.
Установка крышек и проверка герметичности
Перед монтажом крышек убедитесь в отсутствии грязи и масляных отложений на сопрягаемых поверхностях. Применяйте чистую ветошь и обезжириватель на основе изопропилового спирта. Наносите тонкий слой герметика типа RTV только на места, указанные в технической документации, избегая излишков, которые могут попасть внутрь механизма.
Закручивайте болты крышек крест-накрест, используя динамометрический ключ с моментом затяжки 8 Н·м, а затем доведите усилие до 12 Н·м согласно параметрам завода-изготовителя. Повторное затягивание необходимо выполнить после прогрева силового агрегата до рабочей температуры.
| Этап | Рекомендации | Значения момента затяжки |
|---|---|---|
| Очистка и подготовка | Обезжиривание поверхностей, удаление загрязнений | – |
| Нанесение герметика | Тонкий ровный слой по периметру, без излишков | – |
| Первичная затяжка | Крест-накрест, равномерно | 8 Н·м |
| Финальная затяжка | После прогрева мотора, проверка усилия | 12 Н·м |
Проверка герметичности проводится после полного остывания агрегата и запуска на холостом ходу. Визуально осмотрите стыки крышек на предмет масляных подтеков. Для более точного контроля используйте бытовой дымогенератор или аэрозоль с индикатором давления. В случае обнаружения протечек повторите затяжку, соблюдая рекомендуемые параметры.
При отсутствии течей сборка считается завершённой, допускается эксплуатация без риска масляного загрязнения и падения давления в системе смазки.
Тестирование работы двигателя после регулировки
После завершения процедуры настройки клапанных зазоров важно оценить стабильность работы мотора и его поведение на холостом ходу. Рекомендуется запустить двигатель и дать ему нагреться до рабочей температуры, чтобы исключить влияние холодного запуска на показатели.
- Проверить работу двигателя на холостом ходу: его стабильность, отсутствие вибраций, равномерное вращение тахометра.
- Обратить внимание на наличие посторонних звуков: шумов, трещаний или неровных стуков, которые свидетельствуют о неправильной настройке.
Далее провести тест-драйв по маршруту с переменной нагрузкой и скоростью. Основные параметры для оценки:
- Обратить внимание на плавность ускорений и отсутствие ощутимых рывков или провалов в мощности.
- Контролировать работу системы впуска и выпуска: добиться отсутствия заметных провалов в звуке, сигналов детонации или перебоев.
- Проверить корректность работы системы охлаждения, убедившись, что температура двигателя стабильно удерживается в установленном диапазоне.
- Обратить внимание на работу системы газораспределения: отсутствие лишних вибраций, равномерное вращение коленвала при различных режимах нагрузки.
Дополнительные рекомендации
- Использовать диагностический сканер для проверки ошибок в системе управления – отсутствие кодов ошибок свидетельствует о правильной настройке клапанов и отсутствии связанных с этим сбоев.
- Провести визуальный осмотр под капотом: наличие утечек, излишней нагрязанности или поврежденных компонентов.
- На следующей стадии рекомендуется провести повторный контроль за зазорами через определенное время эксплуатации, чтобы убедиться в их стабильности.
Результаты тестирования помогут определить, достигнута ли желаемая компрессия и оптимальные параметры работы мотора, а также выявить необходимость дополнительных регулировок или исправлений.
