Процесс изменения габаритов тягового элемента в системах управления сцеплением часто сталкивается с необходимостью точной регулировки для восстановления надлежащего рабочего хода. В моделях, где конструктивные особенности требуют дополнительной длины
Использование подобных методов требует учета специфики конструкции: изменение сжатия и механизмов соединения может влиять на чувствительность управления. Главное–подобрать приемы, позволяющие обеспечить стабильность работы, избегая преждевременного износа и возможных заеданий.
После аккуратной оценки текущего состояния, стоит приступать к планомерной корректировке. В качестве первоочередных задач выделяются точное измерение дефектных параметров и выбор подходящих технологических решений, соответствующих конструкции автомобиля.
Подготовка к удлинению штока
Перед началом работы необходимо собрать все необходимые инструменты и материалы. Убедитесь, что у вас есть:
- Набор ключей и отверток;
- Измерительная лента или штангенциркуль;
- Металлическая трубка нужного диаметра;
- Сварочный аппарат;
- Шлифовальная машина;
- Защитные очки и перчатки.
Проверьте состояние деталей, которые будут подвергаться модификации. Убедитесь, что нет коррозии или механических повреждений. Если обнаружены дефекты, их следует устранить перед началом работ.
Определите необходимую длину для нового элемента. Для этого измерьте оригинальный компонент и добавьте нужное значение, учитывая рабочие параметры. Рекомендуется сделать несколько замеров для точности.
Подготовьте рабочее место. Оно должно быть хорошо освещено и обеспечивать свободный доступ ко всем необходимым инструментам. Убедитесь, что в зоне работы нет посторонних предметов, которые могут помешать процессу.
Перед началом сварочных работ проверьте оборудование. Убедитесь, что сварочный аппарат исправен, а электроды соответствуют материалу, с которым будете работать.
Наконец, ознакомьтесь с техникой безопасности. Используйте защитные средства, чтобы избежать травм. Убедитесь, что в вашем рабочем пространстве есть доступ к средствам первой помощи на случай непредвиденных ситуаций.
Необходимые инструменты и материалы
Набор гаечных ключей размером от 8 до 19 мм, включая торцевой и накидной, для снятия и закрепления крепежных элементов системы.
Отвертки с плоским и крестовым наконечником, чтобы добраться до передовой части механизма и снять закрепляющие детали.
Домкрат и опорные подставки для поднятия автомобиля и обеспечения устойчивости во время проведения работ.
Набор рожковых и шестигранных ключей различного размера для снятия и установки цилиндров, а также соединений трубопроводов.
Гибкий магнитный захват или приспособление для вытягивания утопленных крепежей, что облегчает демонтаж элементов системы.
Плоскогубцы и универсальные кусачки для зажима или удаления грязи, коррозии и старых фиксирующих элементов.
Метрическая рулетка для определения длины необходимых для удлинения элементов, а также для контроля точных размеров новых деталей.
Лекала или шаблоны для проверки геометрии и соответствия новых компонент установленным параметрам.
Жидкость для очистки металлических поверхностей – очиститель или растворитель, способствующий удалению грязи и масла с деталей.
Комплект новых уплотнительных колец и фиксаторов, чтобы обеспечить герметичность собираемой системы.
| Инструмент / Материал | Назначение |
|---|---|
| Гаечные ключи (от 8 до 19 мм) | Разбор соединений, фиксация и затяжка крепежных элементов |
| Отвертки | Доступ к труднодоступным крепежам, снятие крышек |
| Домкрат и опорные подставки | Подъем автомобиля для получения доступа к рабочему механизмy |
| Различные рожковые и шестигранные ключи | Обеспечение необходимого захвата и фиксации деталей |
| Гибкий магнитный захват | Извлечение мелких частей и крепежей из труднодоступных мест |
| Плоскогубцы | Удаление грязи, зажим или фиксация элементов |
| Рулетка | Точное измерение длин новых элементов |
| Лекала и шаблоны | Проверка соответствия размеров и формы |
| Очиститель металлических поверхностей | Удаление загрязнений и коррозии перед сборкой |
| Комплект уплотнительных колец и фиксаторов | Обеспечение герметичности и надежности соединений |
Оценка текущего состояния штока
Перед выполнением работ необходимо тщательно проверить длину и поверхность элемента, отвечающего за передачу усилия в механизме сцепления. Длина должна соответствовать требованиям заводской документации или иметь запас, позволяющий обеспечить полный ход педали без заеданий.
Осмотрите корпус на наличие коррозийных пятен, трещин и деформаций. Поверхность должна быть гладкой, без задиров и царапин, которые могут вызвать подклинивание или ускоренный износ уплотнителей. Особое внимание уделите участкам, контактирующим с пыльниками и манжетами.
Проверьте наличие смазки на поверхности штока. Отсутствие смазочного слоя приводит к повышенному трению и быстрому выходу из строя узла. При необходимости удалите загрязнения и нанесите свежий состав, совместимый с резиновыми элементами.
Измерьте диаметр рабочего стержня с помощью микрометра. Значение должно быть в пределах допусков, указанных в технической документации. Слишком большой износ или уменьшение диаметра приведут к нарушению герметичности и снижению эффективности передачи усилия.
Обратите внимание на крепежные элементы и посадочные места. Их износ или повреждение негативно сказывается на общей стабильности работы механизма и может привести к преждевременному выходу из строя.
Определение необходимой длины удлинения
Для установления достаточной длины элемента, компенсирующего износ или дефекты исходной конструкции, следует измерить расстояние между точкой соединения рычага сцепления и рычагом привода. Это значение влияет на регулируемый ход педали и обеспечивает своевременное отключение сцепления при нажатии.
Первоначально необходимо зафиксировать педаль в положении полностью отпущенного сцепления, затем измерить расстояние от центральной оси педали до точки контакта с рычагом. Полученное число служит базой для определения уровня удлинения.
Если после установки компонента плотное соединение между рычагами не достигается, рекомендуется дополнительно провести тест: нажать педаль и зафиксировать ее в наибольшем положении. На этом этапе важно оценить свободный ход – дистанцию, на которую необходимо дополнительно удлинить тягу или связку.
Для точного определения конечной длины актуально создать таблицу с исходными измерениями и ожидаемым ходом при разной длине соединения. Наиболее точные показатели достигаются после нескольких повторных тестов, что помогает исключить погрешности и обеспечить стабильность работы системы.
| Исходное расстояние (мм) | Дополнительное удлинение (мм) | Общий итог (мм) | Рекомендации по результату |
|---|---|---|---|
| 50 | 10 | 60 | Проверка – педаль фиксируется без усилий, ход не превышает 20 мм |
| 60 | 15 | 75 | Идеально – обеспечивает полное отключение, без заеданий |
| 55 | 20 | 75 | Обновить расчет – возможна необходимость повторных измерений |
Использование точных данных для расчета обеспечивает заданный уровень зазора, предотвращает износ и увеличивает ресурс элементов системы. В процессе определения длины важно учитывать индивидуальные особенности установки и характер работы механизма.
Безопасные условия работы
Для выполнения любых монтажных и ремонтных работ следует использовать защитные очки и рабочие перчатки, предотвращающие попадание пыли, загрязнений и возможных травм. Перед началом разборки необходимо отключить аккумулятор, чтобы исключить риск короткого замыкания или непредвиденного включения системы.
Рабочая зона должна быть чистой и хорошо освещенной. Используйте крепкие и устойчивые подставки или стенды для поддержки автомобиля, обеспечивающие стабильность и предотвращающие его подтягивание или падение во время работ.
Перед снятием элементов систему следует подвергнуть тщательной проверке на наличие утечек гидравлической жидкости или других признаков неспособности к эксплуатации. В случае обнаружения повреждений рекомендуется заменить компоненты или провести ремонт только в условиях, предназначенных для этого, избегая контакта с зажигательными источниками и открытым огнем.
При работе с гидравлической жидкостью избегайте длительного контакта с кожей, а при случайном попадании – промойте пораженное место большим количеством воды и мыла. Для сбора старой жидкости используйте емкости, исключающие ее проливание и загрязнение окружающей среды.
Прежде чем приступить к демонтажу, убедитесь в отключении механизма привода и стабилизации всей системы. Соблюдение этих правил поможет избежать травм и снизить риск повреждения оборудования. Работы на высоте требуют применения страховочных систем и инструментов, предотвращающих падение, а при необходимости – использование каски и специальной обуви.

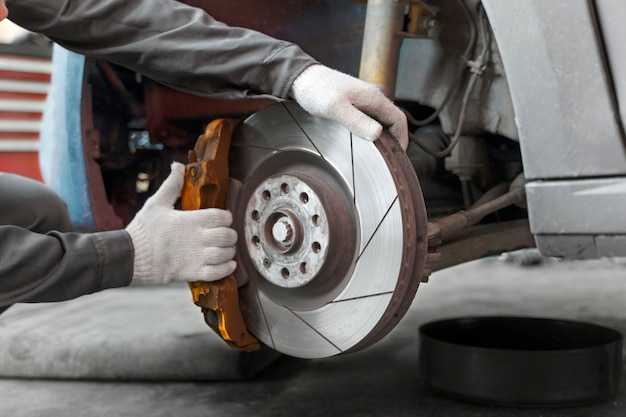

Процесс удлинения штока
Для выполнения данной задачи потребуется набор инструментов и материалов. Важно подготовить рабочее место, обеспечив доступ к необходимым элементам.
Необходимые инструменты:
- Дрель с набором сверл
- Сварочный аппарат
- Напильники и шлифовальные инструменты
- Ключи и отвертки
- Измерительные инструменты (штангенциркуль, линейка)
Этапы работы:
- Сначала снимите старый элемент, аккуратно открутив крепежные детали.
- Измерьте длину оригинального компонента. Это поможет определить, на сколько необходимо увеличить размер.
- Подготовьте новый отрезок материала, который будет использоваться для соединения. Он должен быть прочным и устойчивым к нагрузкам.
- С помощью дрели выполните отверстия в обоих частях для соединения. Убедитесь, что они совпадают по диаметру.
- Сварите детали, следя за качеством шва. Он должен быть ровным и прочным.
- После сварки обработайте соединение напильником, чтобы устранить неровности и заусенцы.
- Проверьте получившуюся деталь на соответствие размерам. При необходимости выполните дополнительные корректировки.
- Установите новый элемент на место, убедившись в надежности крепления.
Завершив процесс, проведите тестирование, чтобы убедиться в правильной работе системы. Это поможет избежать возможных проблем в будущем.
Снятие рабочего цилиндра сцепления
Для демонтажа механизма, управляющего сцеплением, необходимо предварительно обеспечить доступ к компонентам привода. Снимите защитный кожух, закрывающий шарниры и трубки, чтобы освободить рабочий узел. Отключение тормозных шлангов или пластиковых креплений поможет избежать повреждений.
Ослабьте крепежные болты, которые фиксируют цилиндр к кузову или к картеру сцепления. Обычно используют гаечные ключи или головки на 10-13 мм. В процессе выкручивания избегайте применения чрезмерной силы, чтобы не повредить рабочие соединения или прилегающие детали.
После откручивания аккуратно отсоедините гидравлический шланг или трубку, придерживая соединение специальным ключом или отверткой, чтобы не повредить уплотнительные кольца. В случае, если шланг закреплен с помощью быстросъемных фиксаторов, убедитесь в их полном освобождении.
Поддерживая узел рукой, снимите его с монтажных направляющих или зажимов. При необходимости используйте отвертку для аккуратного выделения зафиксированных элементов, избегая усилий, способных деформировать корпуса или штоки.
Обратите внимание на состояние уплотнительных колец и резиновых прокладок. При наличии признаков износа или повреждений рекомендуется заменить их одновременно с новым узлом. Контроль за целостностью крепежных элементов поможет избежать повторных неисправностей.
Измерение и разметка штока
Для определения необходимой длины новых элементов крепления выполняется точное измерение исходной части изделия. Используйте штангенциркуль с минимальной погрешностью, чтобы определить текущий длину, которая должна быть сохранена или увеличена. Обратите внимание на положение зафиксированных точек и параметры механизма, чтобы избежать ошибок при дальнейшей подгонке.
Измерения проводят в нескольких точках, чтобы исключить возможные деформации или износ. Зафиксируйте полученные показатели и нанесите соответствующие метки маркером или резиновым карандашом на поверхности изделия, где предполагается проведение разреза или добавление удлинителя. Не забудьте оставить запас сантиметра для корректировки, особенно если планируется использование резиновых втулок или дополнительных элементов для усиления.
Перед началом работы рекомендуется проверить стабилизацию измерений и сравнить полученные значения с техническими данными. При необходимости корректировать длину будущего изделия исходя из эксплуатационных требований и условий эксплуатации. Маркировка должна быть выполнена аккуратно и четко, чтобы исключить ошибки при последующей обработке или монтажных работах.
Особое внимание уделите контролю за симметрией линий разметки, чтобы обеспечить равномерное распределение усилий при эксплуатации. В случае необходимости рекомендуется нанести две параллельные линии – одна для основной длины, вторая – для запаса. Это облегчит точное резание и монтаж, снизит риск ошибок и увеличит долговечность собранной системы.
Методы удлинения штока
Для увеличения длины штока сцепления применяются несколько технических подходов, каждый из которых зависит от условий эксплуатации и наличия инструментов. Один из способов – использование металлических втулок или трубок, вставляемых внутрь существующей детали для увеличения её протяженности. В таком случае важно обеспечить плотное соединение и отсутствие люфта, что достигается с помощью специальных зажимных элементов или клеевых составов высокой прочности.
Другой метод включает использование сварных соединений. В этом случае к существующему штоку приваривают дополнительный кусок металла с учетом точных габаритных требований. Производится подготовка рабочей поверхности – тщательное очищение и обезжиривание зон сварки, followed by точечное или шовное сваривание. В конце процедура завершается шлифовкой и обработкой места сварки для предотвращения растрескивания и повышения прочности соединения.
Третий подход – нарезка резьбы на конце штока с последующим вставлением удлиняющей втулки с внутренней резьбой. В качестве соединительного элемента используют крепежные болты или гайки. Важно, чтобы резьба имела достаточную длину и качество, что обеспечивает надежность всего узла при эксплуатации. Такой метод подходит при необходимости минимальных изменений и возможности быстрого разъединения деталей.
Для случаев, когда требуется значительное увеличение длины, применяют сборные конструкции, состоящие из нескольких элементов, соединенных с помощью болтовых соединений или специальных разъемов. Такой способ позволяет добиться точного расчета протяженности и обеспечивает легкость в последующем обслуживании или замене.
Сборка и установка удлиненного штока
Перед началом сборки убедитесь, что все необходимые инструменты и материалы под рукой. Вам понадобятся: ключи, отвертки, смазка, а также новый удлиненный элемент.
Сначала подготовьте рабочую зону. Убедитесь, что она чистая и хорошо освещенная. Это поможет избежать потери мелких деталей и упростит процесс.
Снимите старый элемент, аккуратно открутив крепежные болты. Обратите внимание на порядок снятия, чтобы не запутаться при установке нового. Если требуется, сделайте фотографии для дальнейшей ориентации.
Проверьте состояние уплотнительных колец и других компонентов. При необходимости замените их на новые, чтобы избежать утечек и обеспечить надежную работу.
Установите удлиненный элемент на место старого. Убедитесь, что он правильно зафиксирован и не имеет люфта. Используйте смазку для облегчения монтажа и предотвращения коррозии.
Закрепите новый элемент с помощью болтов, следя за равномерным затягиванием. Это предотвратит перекос и обеспечит надежное соединение.
После установки проверьте работу системы. Прокачайте механизм, чтобы удалить воздух и убедиться в отсутствии утечек. Если все в порядке, переходите к финальной проверке.
Завершите процесс, установив защитные элементы и проверив уровень жидкости. Убедитесь, что все работает корректно, и нет посторонних звуков.

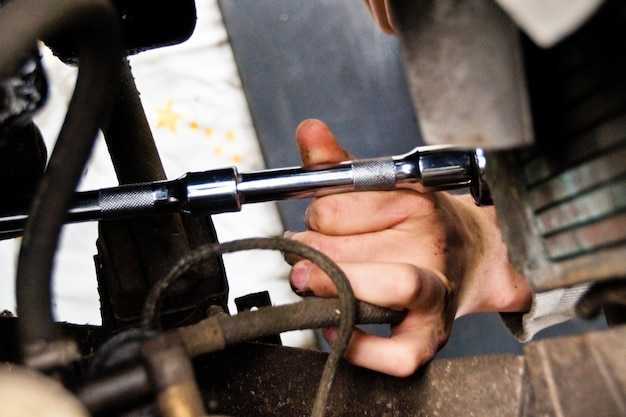

Проверка работоспособности системы
Для оценки функциональности системы необходимо выполнить несколько ключевых шагов. Начните с визуального осмотра компонентов. Проверьте наличие утечек жидкости в местах соединений и на поверхности цилиндра. Обратите внимание на состояние уплотнителей и шлангов.
Далее, выполните тест на нажатие педали. Педаль должна иметь четкое сопротивление и не проваливаться. Если ощущается мягкость или педаль уходит в пол, это может указывать на проблемы с герметичностью или недостаток жидкости.
Следующий этап – проверка уровня жидкости в резервуаре. Убедитесь, что уровень находится в пределах нормы. При необходимости долейте соответствующую жидкость, соблюдая рекомендации производителя.
После этого проведите проверку на наличие воздуха в системе. Для этого откройте клапан на цилиндре и прокачайте педаль, пока не появится стабильный поток жидкости без пузырьков. Это поможет устранить возможные воздушные пробки.
Завершите проверку, протестировав работу системы в движении. Убедитесь, что переключение передач происходит плавно, без заеданий и посторонних звуков. Если возникают проблемы, возможно, потребуется дополнительная диагностика или замена компонентов.
