Спидометр – это прибор, который отображает текущую скорость движения автомобиля. Информация о скорости передается с помощью привода спидометра, который является важным элементом данного прибора.
Основная задача привода состоит в том, чтобы переводить механическое движение колес автомобиля в вращение спидометра. Для этого привод может использовать различные механизмы, однако наиболее распространенной конструкцией является использование гироскопического привода.
Гироскопический привод спидометра состоит из оси, которая пропускает свободное вращение кольца с пропеллерной формой профиля поперечного сечения. Когда автомобиль начинает движение, колеса вращаются и передают это движение на ось привода спидометра. При этом важно учитывать, что привод спидометра устанавливается на передней оси автомобиля.
Виды приводов спидометра
Существует несколько видов приводов спидометра, каждый из которых обладает своими особенностями:
Механический привод
Механический привод спидометра – это самый старый и простой тип привода, который использовался в автомобилях прошлого века. Этот привод состоит из гибкого кабеля, который подключает спидометр и передние колеса автомобиля. Вращение передних колес приводит в движение кабель, а потом и спидометрную стрелку, отображающую текущую скорость.
Электрический привод
Электрический привод спидометра – это более современный и точный тип привода. Он использует электрический сигнал, который передается от датчика скорости или системы управления двигателем к спидометру. Электрический привод не требует механического соединения между спидометром и колесами, что позволяет сократить потери информации и увеличить точность показаний.
Вид привода спидометра может отличаться в разных моделях автомобилей. Однако, независимо от типа привода, спидометр является неотъемлемой частью автомобильной приборной панели, обеспечивая водителя информацией о текущей скорости движения.
Механический привод спидометра
Вначале, когда автомобиль начинает движение, колеса передают вращение на вращающуюся шестерню привода спидометра. Шестерня подсоединена к кабелю спидометра, который передает вращение далее. Кабель спидометра имеет спиральную форму, чтобы компенсировать изменение длины при движении автомобиля.
Вращение кабеля спидометра конвертируется в линейное движение указателя скорости на панели приборов с помощью механического преобразователя. Преобразователь может использовать систему зубчатых колес или тросиков для перемещения указателя.
Важно отметить, что механический привод спидометра требует регулярного обслуживания и проверки, так как он подвержен износу и повреждениям. Неправильная работа привода спидометра может привести к неправильному отображению скорости, что может быть опасным для водителя и других участников дорожного движения.
Электрический привод спидометра
В электрическом приводе спидометра используется датчик, который обычно устанавливается в передаче или на колесе автомобиля. Датчик работает на принципе генерации электрического сигнала, связанного с вращением колес или валов двигателя. Этот сигнал затем передается на электронный блок управления спидометром.
Электронный блок управления спидометром обрабатывает поступающий сигнал и преобразует его в понятное для человека значение скорости. Для этого используется программа, которая определенным образом интерпретирует данные с датчика и отображает их на спидометре. Обработанный сигнал также может быть передан на другие приборы автомобиля, такие как тахометр или компьютер бортового компьютера.
Определение скорости с использованием электрического привода спидометра имеет несколько преимуществ по сравнению с механическими системами. Во-первых, электрический привод может быть более точным и надежным, так как нет необходимости в перемещающихся частях или механизмах. Во-вторых, электронная обработка сигнала позволяет более гибко настраивать отображение скорости на спидометре и предоставлять дополнительную информацию, такую как средний расход топлива или предупреждения о возможных проблемах в системе автомобиля.
В целом, электрический привод спидометра является важным компонентом современных автомобилей, обеспечивающим точное и надежное измерение скорости. Он демонстрирует преимущества электронной обработки данных в автомобильной промышленности и позволяет создавать более удобные и информативные приборные панели для водителей.
Принцип работы механического привода
Основными компонентами механического привода являются кабель и механизм вращающихся шестеренок. Вращение колес автомобиля передается на спидометр через вал кабеля. Кабель, в свою очередь, крепится к передней оси автомобиля и двигается вместе с ней.
Внутри кабеля находятся спиральные металлические проволочки, которые при вращении оси передают это движение на механизм вращающихся шестеренок в приборной панели. Шестеренки находятся в специальной коробке и связаны с указателем спидометра.
Когда автомобиль движется, переднее колесо вращается и через ведущую ось передает это движение на кабель. Кабель, в свою очередь, передает вращение к шестеренкам спидометра, и они начинают вращаться. Чем быстрее вращаются колеса, тем быстрее будет вращаться шестеренка спидометра и указатель скорости.
Механический привод спидометра является надежной и простой системой, которая работает на основе передачи движения от оси колеса к указателю спидометра. Именно благодаря этому приводу возможно получить точное отображение скорости автомобиля.
Тросик спидометра и его роль
Тросик спидометра обычно состоит из металлической или пластиковой оболочки, внутри которой расположен гибкий металлический или пластиковый тросик. Один конец тросика крепится к приводному механизму на колесе или коробке передач, а другой конец подключается к спидометру в салоне автомобиля.
Когда автомобиль движется, приводной механизм на колесе или коробке передач вращается вместе с колесом или передачами. Это вращение передается по тросику спидометра к спидометру, который преобразует его в движение указателя скорости.
Тросик спидометра играет ключевую роль в правильной работе и точности измерения скорости автомобиля. Если тросик поврежден или растянут, спидометр может показывать неверные данные о скорости. Поэтому важно регулярно проверять и заменять тросик спидометра при необходимости.
Тросик спидометра представляет собой надежную и простую в использовании часть привода спидометра автомобиля. Он обеспечивает точность и достоверность измерения скорости, что является важным фактором безопасности на дороге.

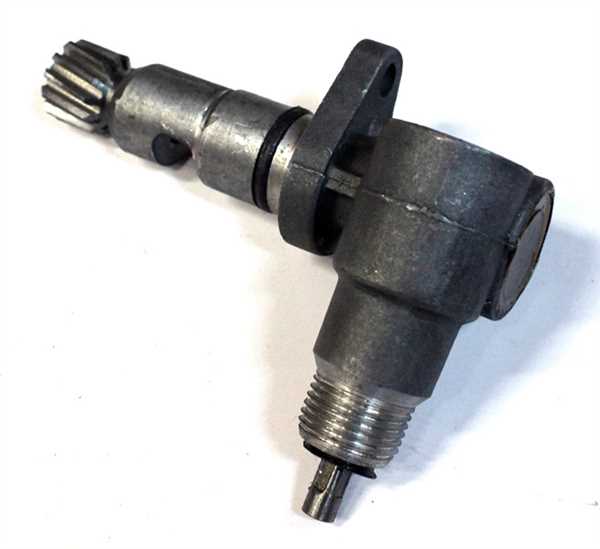

Механизм привода через шестерню
Шестерня, как правило, устанавливается на трансмиссии автомобиля, непосредственно на выходном валу. Она соединяется с второй шестерней, которая располагается внутри самого спидометра. Обе шестерни имеют зубчатые венцы, которые взаимодействуют между собой и обеспечивают передачу вращения.
Когда автомобиль начинает движение, шестерня на трансмиссии передает вращение на вторую шестерню внутри спидометра. В зависимости от соотношения количества зубьев на шестернях, скорость вращения второй шестерни будет пропорциональна скорости движения автомобиля. Таким образом, спидометр показывает актуальную скорость движения.
Важно отметить, что механизм с использованием шестерни является лишь одним из вариантов привода спидометра. Существуют и другие механизмы, такие как привод через кабель или электронный привод, которые могут использоваться в разных моделях автомобилей. Однако, механизм с использованием шестерни остается наиболее распространенным и широко используется во многих автомобилях.
Принцип работы электрического привода
Основными компонентами электрического привода спидометра являются приводной мотор (электродвигатель), система шестеренок и редуктор. Датчик скорости, который устанавливается на передней оси автомобиля, измеряет вращение колес и передает электрический сигнал с частотой, пропорциональной скорости движения.
Получив сигнал от датчика скорости, электрический привод преобразует его во вращение приводного вала. Вращение передается через систему шестеренок и редуктор к стрелке спидометра или цифровому дисплею.
| Компонент | Описание |
|---|---|
| Приводной мотор | Электродвигатель, который преобразует электрический сигнал во вращение. |
| Система шестеренок | Набор шестеренок, который передает вращение от приводного мотора к редуктору. |
| Редуктор | Устройство, которое увеличивает или уменьшает скорость вращения передаваемого движения. |
В результате работы электрического привода спидометра, стрелка движется или цифровой дисплей обновляется в соответствии с текущей скоростью автомобиля. Это позволяет водителю контролировать скорость и соблюдать дорожные правила и безопасность на дороге.
Датчик скорости автомобиля
Датчик скорости работает на принципе измерения количества оборотов колес автомобиля. Обычно он располагается на задней оси или на одном из передних колес. При каждом обороте колеса датчик скорости генерирует электрический импульс, который затем передается к приборной панели автомобиля.
Для передачи сигнала от датчика скорости к спидометру используется провод, который обычно проходит внутри шасси автомобиля. Сигнал поступает на приборную панель, где он обрабатывается и преобразуется в показания скорости на спидометре.
В зависимости от модели автомобиля и системы измерения, датчик скорости может быть механическим или электронным. Механический датчик скорости использует механические компоненты, такие как шестеренки и кабели, для передачи сигнала. Электронный датчик скорости, с другой стороны, использует электрические компоненты, такие как датчики Холла или магнитные датчики, для измерения и передачи сигналов скорости.
Датчик скорости играет важную роль в безопасности и комфорте вождения автомобиля. Он помогает водителю контролировать свою скорость и соблюдать правила дорожного движения. Благодаря датчику скорости, автомобиль может быть более точным и предсказуемым при движении на дороге.
Важно регулярно проверять и обслуживать датчик скорости для его надежной работы. Если у вас возникли проблемы со спидометром или сигналом скорости, рекомендуется обратиться к специалисту по ремонту автомобилей для диагностики и исправления проблемы.
Электронный блок управления спидометром
Основная функция ЭБУ состоит в получении данных о скорости автомобиля от датчика скорости и дальнейшей обработке этих данных. Датчик скорости обычно расположен на трансмиссии или на колесе автомобиля и передает электрический сигнал с частотой, пропорциональной скорости вращения колес или валов трансмиссии. ЭБУ преобразует этот электрический сигнал в понятный для спидометра формат и передает его на дисплей спидометра.
Для обеспечения точности отображения скорости, ЭБУ может иметь возможность коррекции сигнала датчика скорости в зависимости от различных факторов, таких как износ шин или замена шестеренок в трансмиссии. Эта коррекция позволяет спидометру отображать более точные показания скорости и обеспечивает безопасность вождения автомобиля.
Для удобства водителя, ЭБУ может также обеспечивать функцию контроля скорости, которая позволяет установить максимальную скорость автомобиля и предупреждает водителя, если он превышает заданное значение. Эта функция помогает соблюдать ограничения скорости и предотвращает возможные нарушения ПДД.
| Преимущества ЭБУ: |
|---|
| 1. Точность отображения скорости. |
| 2. Возможность коррекции сигнала датчика скорости. |
| 3. Функция контроля скорости. |
