Пежо 308 — это популярный и надежный автомобиль, который отличается отличными характеристиками и современным дизайном. Когда дело доходит до системы охлаждения, вентилятор играет важную роль в поддержании оптимальной температуры двигателя.
В данной статье мы представляем вам подробную электрическую схему вентилятора охлаждения Пежо 308, которая поможет вам лучше понять принцип его работы и обнаружить возможные неисправности.
На схеме представлена вся система охлаждения, начиная от датчика температуры и заканчивая электрическим вентилятором. Вы сможете увидеть все основные компоненты и провода, которые соединяют их.
Наша электрическая схема включает в себя детальные схемы вентиляции на разных скоростях, что позволяет эффективно охлаждать двигатель в зависимости от потребности. Также мы предоставляем описание каждого компонента системы, его функции и возможные проблемы, с которыми вы можете столкнуться.

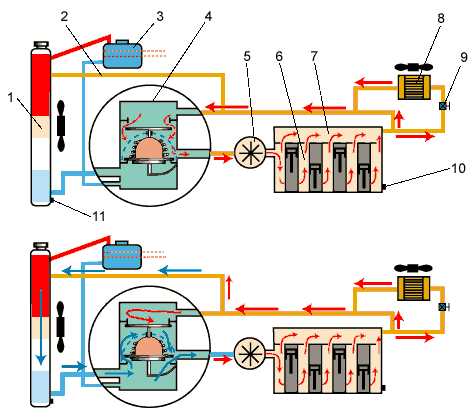

Охлаждение двигателя
Основными компонентами системы охлаждения двигателя являются:
- Радиатор: радиатор представляет собой систему трубок и ребер, через которые пропускается охлаждающая жидкость. Он помещается перед двигателем и осуществляет теплообмен между охлаждающей жидкостью и окружающим воздухом. Радиатор является основным компонентом системы охлаждения.
- Вентилятор охлаждения: вентилятор охлаждения срабатывает автоматически при достижении определенной температуры двигателя. Он создает поток воздуха, который проходит через радиатор и помогает охлаждению охлаждающей жидкости.
- Водяной насос: водяной насос отвечает за циркуляцию охлаждающей жидкости по системе охлаждения. Он подает охлаждающую жидкость через радиатор, двигатель и другие компоненты системы.
- Термостат: термостат контролирует температуру охлаждающей жидкости, открывая или закрывая путь ее прохождения через систему охлаждения в зависимости от потребностей двигателя.
Правильное функционирование системы охлаждения двигателя критически важно для продления срока службы двигателя и предотвращения его поломки. Регулярная проверка и обслуживание системы охлаждения могут помочь предотвратить перегрев двигателя и сохранить его эффективность и производительность.
Вентилятор охлаждения
Основной принцип работы вентилятора заключается в его вращении под действием электромотора. Вентилятор может включаться автоматически при достижении определенной температуры двигателя, а также в ручном режиме с помощью переключателя, расположенного в салоне автомобиля.
Компоненты вентилятора охлаждения
Вентилятор охлаждения Peugeot 308 состоит из следующих компонентов:
- Вентиляторной крышки, которая защищает вентилятор от попадания пыли и грязи.
- Ротора вентилятора – основной части, которая состоит из нескольких лопастей, обеспечивающих воздушный поток.
- Электромотора, который приводит в движение ротор вентилятора.
- Радиаторной решетки, через которую проходит воздух для охлаждения радиатора.
- Компонентов системы управления, включающей датчики температуры и реле.
Работа вентилятора охлаждения
Когда двигатель Peugeot 308 нагревается до определенной температуры, система управления автоматически включает вентилятор охлаждения, чтобы активно охлаждать радиатор. Это позволяет поддерживать оптимальную температуру двигателя и предотвращать его перегрев. Вентилятор начинает вращаться, создавая поток воздуха, который проходит через радиатор и отводит излишки тепла.
При включении вентилятора охлаждения можно услышать характерный шум, который говорит о его работе. Если вентилятор не включается или работает некорректно (вибрация, громкий шум), необходимо обратиться к специалисту для диагностики и ремонта.
Важно отметить, что вентилятор охлаждения должен обслуживаться и проверяться регулярно, чтобы предотвратить возможные поломки и обеспечить его надежную работу.
Шема электрическая

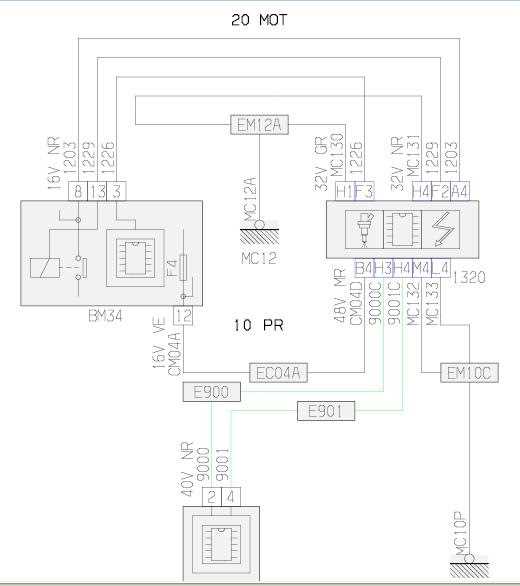

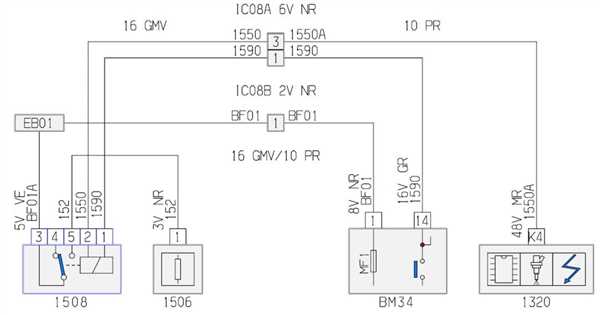

Ниже приведена электрическая схема вентилятора охлаждения Пежо 308:
| № | Наименование | Описание |
|---|---|---|
| 1 | Батарея | Источник питания, обеспечивает электроэнергией систему вентилятора охлаждения |
| 2 | Предохранитель | Защита от короткого замыкания и перегрузки |
| 3 | Переключатель скорости вентилятора | Регулирует скорость вращения вентилятора в зависимости от показаний термодатчика |
| 4 | Реле | Контролирует включение и выключение вентилятора в зависимости от показаний термодатчика |
| 5 | Вентилятор охлаждения | Отвечает за циркуляцию воздуха и охлаждение радиатора двигателя |
| 6 | Термодатчик | Измеряет температуру охлаждающей жидкости в радиаторе и передает сигналы на реле и переключатель скорости |
Электрическая схема вентилятора охлаждения Пежо 308 позволяет контролировать и регулировать скорость вращения вентилятора в зависимости от температуры охлаждающей жидкости. Это обеспечивает оптимальное охлаждение двигателя и предотвращает перегрев.
Компоненты вентилятора
Вентилятор состоит из нескольких основных компонентов:
- Мотор вентилятора: основной компонент, который отвечает за вращение лопастей и создание потока воздуха.
- Лопасти вентилятора: прикреплены к мотору и создают поток воздуха.
- Резистор: отвечает за регулирование скорости вращения вентилятора в зависимости от температуры охлаждающей жидкости.
- Реле вентилятора: управляет включением и выключением вентилятора в зависимости от температуры двигателя и сигналов, поступающих от датчиков.
- Датчики: измеряют температуру охлаждающей жидкости и сигнализируют реле о необходимости включения вентилятора.
Все компоненты вентилятора тесно взаимодействуют, чтобы обеспечить эффективное охлаждение двигателя и предотвратить его перегрев.
Регулировка температуры
Вентилятор охлаждения Пежо 308 имеет систему регулировки температуры, которая позволяет поддерживать оптимальную рабочую температуру двигателя. Это важно для эффективного охлаждения и предотвращения перегрева.
Регулировка температуры осуществляется с помощью электронного блока управления, который регулирует скорость вращения вентилятора в зависимости от текущей температуры охлаждающей жидкости.
В таблице ниже приведены основные значения температуры и соответствующие им скорости вращения вентилятора:
| Температура (°C) | Скорость вращения вентилятора (об/мин) |
|---|---|
| Ниже 80 | Выключен |
| От 80 до 90 | Минимальная скорость |
| От 90 до 100 | Средняя скорость |
| 100 и выше | Максимальная скорость |
Система автоматически регулирует скорость вентилятора в зависимости от текущих условий и требований двигателя. Если температура двигателя превышает установленные значения, вентилятор будет работать на максимальной скорости для быстрого охлаждения.
Периодическая проверка работы вентилятора и его регулировка может быть осуществлена в рамках регулярного обслуживания автомобиля. Если вы заметили, что вентилятор не работает или работает некорректно, рекомендуется обратиться к специалистам для диагностики и ремонта.
Подключение вентилятора
Для правильного подключения вентилятора охлаждения на вашем автомобиле Пежо 308, вам потребуется следовать указанным ниже шагам:
1. Отключите аккумулятор автомобиля перед началом работ. Это предотвратит возможные короткое замыкание или поражение электричеством.
2. Локализуйте вентилятор охлаждения двигателя Пежо 308, который обычно расположен рядом с радиатором автомобиля.
3. Найдите электрические провода, подключенные к вентилятору. Убедитесь, что провода не повреждены и правильно подключены.
4. Проверьте, насколько надежны соединения проводов с вентилятором. Если какое-либо соединение слабое или повреждено, замените его новым.
5. Подсоедините провод с положительным (+) зарядом к соответствующему выходу на вентиляторе охлаждения. Обычно это будет провод красного цвета.
6. Подсоедините провод с отрицательным (-) зарядом или заземление к соответствующему выходу на вентиляторе охлаждения. Обычно это будет провод синего или черного цвета.
7. Проверьте, что все провода надежно и правильно подсоединены. Ни один провод не должен быть свободным или поврежденным.
8. После проверки подключения вентилятора, переходите к подключению аккумулятора обратно к автомобилю.
9. Проверьте работоспособность вентилятора, заведя двигатель и наблюдая за его работой. Убедитесь, что он включается и выключается в соответствии с температурой двигателя.
Следуя этим шагам, вы сможете правильно подключить вентилятор охлаждения на вашем автомобиле Пежо 308 и обеспечить оптимальную работу системы охлаждения двигателя.
Снятие и установка
Для снятия и установки вентилятора охлаждения Пежо 308, следуйте инструкциям ниже:
Снятие
- Отсоедините клемму + от аккумулятора, чтобы избежать короткого замыкания.
- Снимите капот и найдите вентилятор охлаждения, расположенный в передней части двигателя.
- Отсоедините электрический разъем, соединяющий вентилятор с проводами автомобиля.
- Отверните крепежные винты или гайки, крепящие вентилятор к радиатору охлаждения. Обычно их бывает несколько.
- Осторожно снимите вентилятор охлаждения со своего места и положите его в безопасное место.
Установка
- Установите вентилятор охлаждения на свое место на радиаторе охлаждения. Обратите внимание, что вентилятор должен быть правильно ориентирован и плотно прилегать к радиатору.
- Закрепите вентилятор к радиатору, затянув крепежные винты или гайки.
- Подсоедините электрический разъем вентилятора к проводам автомобиля.
- Убедитесь, что все соединения надежно зажаты и вентилятор правильно установлен.
- Соедините клемму + с аккумулятором.
- Закройте капот автомобиля и убедитесь, что он надежно закрыт.
После проведения этих шагов, вентилятор охлаждения Пежо 308 должен функционировать должным образом. Если вам требуется заменить вентилятор, установите новый вентилятор и повторите процедуру снятия и установки. В случае возникновения проблем или если вы не уверены в своих навыках, рекомендуется обратиться к профессионалам для выполнения этой задачи.
Ошибки и неисправности
Вентилятор охлаждения в Peugeot 308 может столкнуться с различными ошибками и неисправностями, которые могут привести к его неправильной работе или полному отказу. Ниже приведены некоторые часто встречающиеся проблемы, с которыми может столкнуться владелец автомобиля.
1. Вентилятор не работает вообще
Если ваш вентилятор охлаждения не работает вообще, первым делом необходимо проверить предохранители, связанные с системой охлаждения. Если предохранители целы, то, вероятно, проблема связана с электрической проводкой или вышедшим из строя электромотором вентилятора. Рекомендуется обратиться к квалифицированному автомеханику для диагностики и ремонта.
2. Вентилятор работает неправильно
Если вентилятор охлаждения работает неправильно, например, работает только на высоких оборотах или работает нестабильно, это может указывать на проблемы с реле или с датчиком температуры. Рекомендуется проверить реле и датчик на целостность и правильную работу, либо обратиться к специалисту.
3. Вентилятор работает без остановки
Если ваш вентилятор охлаждения работает без остановки даже при нормальной температуре двигателя, причиной может быть вышедшее из строя реле вентилятора или неисправность датчика температуры. Рекомендуется проверить реле и датчик и заменить их при необходимости.
4. Шумы и вибрации
Если вентилятор охлаждения издает странные шумы или вызывает вибрации при работе, это может быть связано с износом или повреждением подшипников вентилятора. Рекомендуется заменить вентилятор или отремонтировать его, чтобы избежать возможных поломок и повреждений в системе охлаждения.
5. Низкая эффективность охлаждения
Если ваш вентилятор охлаждения не обеспечивает достаточную эффективность охлаждения двигателя, это может указывать на проблемы с системой охлаждения в целом, такими как недостаток охлаждающей жидкости или засорение радиатора. Рекомендуется проверить уровень охлаждающей жидкости и состояние радиатора, а при необходимости выполнить его промывку или замену.
В случае любой неисправности вентилятора охлаждения рекомендуется обратиться к специалисту для проведения диагностики и устранения проблемы. Неисправная работа вентилятора охлаждения может привести к перегреву двигателя и серьезным поломкам, поэтому важно своевременно определить и устранить любые проблемы в системе охлаждения.
Ремонт и замена деталей
При возникновении неисправностей в системе охлаждения вентилятора вашего Пежо 308, возможно потребуется ремонт или замена некоторых деталей. В этом разделе вы найдете подробную информацию о наиболее распространенных проблемах и способы их устранения.
1. Неустойчивая работа вентилятора
Если ваш вентилятор охлаждения работает неустойчиво или выключается сам по себе, возможно произошла поломка реле, которое отвечает за его функционирование. Чтобы заменить реле, выполните следующие действия:
- Отключите провода, подключенные к реле и отсоедините его от крепления.
- Подключите новое реле к креплению и подсоедините провода в соответствии с цветовой маркировкой.
- Проверьте работу вентилятора, чтобы убедиться, что проблема решена.
2. Шумная работа вентилятора
Если вентилятор охлаждения издает необычные шумы, возможно причиной является износ или поломка лопастей. Чтобы заменить лопасти, следуйте этому руководству:
- Отсоедините провода от вентилятора и снимите его с крепления.
- Откройте защитный кожух и снимите изношенные лопасти с помощью отвертки.
- Установите новые лопасти, следуя указаниям в инструкции по эксплуатации.
- Закройте защитный кожух и установите вентилятор на место, подсоединив провода обратно.
- Проверьте работу вентилятора, чтобы убедиться, что шумы исчезли.
Если проблема сохраняется или вы не можете самостоятельно решить проблему, рекомендуется обратиться к квалифицированному специалисту, чтобы избежать возможных повреждений или неправильного монтажа.
Проверка работы
После того как вы установили электрическую схему вентилятора охлаждения на Peugeot 308, важно проверить, что все компоненты функционируют правильно. Вот несколько шагов для проверки работы системы:
- Убедитесь, что все провода подключены к соответствующим контактам и не имеют повреждений.
- Запустите двигатель и дождитесь, пока он нагреется до рабочей температуры.
- Внимательно наблюдайте за вращением вентилятора. Он должен начать работать автоматически, когда двигатель нагреется до определенной температуры.
- Если вентилятор не включается, проверьте предохранители и реле, чтобы убедиться, что они не повреждены.
- Если предохранители и реле целые, возможно, проблема заключается в датчике температуры. Проверьте его подключение и замените, если необходимо.
- Также убедитесь, что электрический штекер датчика температуры надежно подключен и не имеет повреждений.
- Если все компоненты проверены и функционируют правильно, ваш вентилятор охлаждения готов к использованию.
Не забудьте регулярно проверять работу вентилятора охлаждения, особенно во время продолжительных поездок по горячей погоде или при движении в пробках. Это поможет предотвратить перегрев двигателя и сохранить его в хорошем состоянии.
