Конструкция системы управления зажиганием в классических моделях включает датчик, отвечающий за контроль положения распредвала. Его роль – обеспечить точное синхронизированное зажигание, что влияет на стабильность работы двигателя и расход топлива. Изделие представляет собой чувствительный элемент, встроенный в корпус распределителя или соединенный с ним, он передает информацию о текущем положении в электронные модули управления мотора.
Клавишные показатели его неисправностей – сбои в работе системы зажигания, пропуски вспышек, нестабильный холостой ход и увеличение расхода топлива. В некоторых случаях возникают явные симптомы, такие как отказ запуска двигателя или его вывешивание на холостых оборотах. В процессе диагностики важно учитывать не только визуальный осмотр, но и проверку сигнала с помощью осциллографа или сканера, что помогает обнаружить отклонения от штатных характеристик.
Планировка и монтаж по месту требуют соблюдения особых условий: чувствительный элемент компонента легко нарушается от пыли, влаги и механических повреждений, поэтому правильная установка и регулярное обслуживание продлевают срок службы. Задача – обеспечить безупречное взаимодействие между датчиком и электронным блоком, избегая чрезмерных нагрузок или неправильных регулировок, чтобы исключить скорое изнашивание или сбои в системе зажигания.
Описание датчика ДПДЗ на ВАЗ 2110 и его роль в системе управления
Положение дроссельной заслонки на двигателе внутреннего сгорания отслеживает специальный элемент – датчик положения дроссельной заслонки. Он установлен на оси заслонки и соединён с электронным блоком управления. В процессе работы этот элемент преобразует угол поворота заслонки в электрический сигнал, который поступает в ЭБУ.
Сигнал с устройства позволяет системе точно регулировать состав воздушно-топливной смеси, момент зажигания и режим холостого хода. При нажатии на педаль газа заслонка открывается, и контроллер получает информацию о степени открытия. В зависимости от этих данных, корректируется подача топлива – чем больше угол открытия, тем больше топлива поступает в цилиндры.
Устройство имеет потенциометрический тип – внутри находится резистивный элемент, изменяющий сопротивление в зависимости от положения контакта. Напряжение на выходе варьируется от примерно 0,5 В (при закрытой заслонке) до 4–4,5 В (при полностью открытой). Такой диапазон позволяет точно отслеживать любые изменения угла поворота.
Датчик крепится к корпусу дроссельного узла двумя способами – с помощью винтов или при помощи пластиковой защёлки. Корпус изделия обычно выполнен из пластика, а внутри размещены контакты и подвижный резистор. Соединение с проводкой осуществляется через разъём с тремя или четырьмя контактами – количество зависит от модификации.
Точная передача параметров положения заслонки даёт возможность системе поддерживать стабильные обороты холостого хода и корректно реагировать на изменение нагрузки. В случае выхода из строя устройства или нарушения контакта система переходит в аварийный режим, при котором параметры работы двигателя выставляются по умолчанию. Это может вызвать нестабильные холостые обороты, рывки при разгоне или увеличенный расход топлива.
Регулярная проверка состояния устройства и его цепей помогает избежать проблем с управляемостью и экономичностью автомобиля. Диагностика выполняется при помощи мультиметра: измеряется сопротивление и напряжение на сигнальном выходе при разных положениях заслонки. Нелинейность характеристик или резкие скачки напряжения указывают на механический износ или загрязнение контактных дорожек.
Что такое датчик ДПДЗ и как он работает
Устройство, отвечающее за определение положения дроссельной заслонки, играет ключевую роль в системе управления двигателем. Оно фиксирует угол открытия заслонки и передает данные в блок управления, что позволяет оптимизировать подачу топлива и воздуха.
Принцип работы основан на изменении электрического сигнала в зависимости от положения заслонки. Когда заслонка открывается, сопротивление в элементе меняется, что приводит к изменению напряжения на выходе. Этот сигнал анализируется ЭБУ, который корректирует параметры работы двигателя.
Основные компоненты включают:
- Электронный сенсор, фиксирующий угол открытия;
- Механизм, обеспечивающий связь с заслонкой;
- Электрические соединения для передачи сигнала.
Качество работы устройства напрямую влияет на экономичность и динамику автомобиля. При неисправностях могут возникать проблемы с запуском, нестабильная работа на холостом ходу и увеличение расхода топлива.
Рекомендуется периодически проверять состояние устройства, особенно при возникновении подозрений на его неисправность. Регулярная диагностика поможет избежать серьезных проблем и продлить срок службы двигателя.
Расположение и крепление на двигателе ВАЗ 2110
Устройство располагается на впускном коллекторе, что обеспечивает его непосредственное взаимодействие с воздушной смесью. Это место выбрано для оптимизации работы системы управления двигателем, так как позволяет точно определять количество поступающего воздуха.
Крепление осуществляется с помощью двух болтов, которые обеспечивают надежную фиксацию. Для доступа к элементу необходимо снять защитный кожух и отсоединить разъем. Рекомендуется использовать ключ на 10 для откручивания крепежа, чтобы избежать повреждений.
При установке нового компонента важно следить за правильной ориентацией. Убедитесь, что уплотнительное кольцо находится на своем месте, чтобы избежать утечек воздуха. После установки проверьте соединения на наличие зазоров и надежность крепления.
Регулярная проверка состояния крепления поможет избежать проблем с работой двигателя. В случае обнаружения люфта или коррозии крепежных элементов, их следует заменить для поддержания стабильной работы системы.
Принцип работы датчика при различных режимах двигателя
Работа устройства зависит от режима функционирования силового агрегата. Важно понимать, как оно реагирует на изменения в условиях эксплуатации.
При запуске двигателя, когда он холодный, устройство фиксирует положение дроссельной заслонки. Это позволяет системе управления корректно регулировать подачу топлива, обеспечивая оптимальное соотношение воздух-топливо.
В режиме холостого хода, когда заслонка открыта минимально, устройство передает данные о её положении, что позволяет поддерживать стабильные обороты. Если возникают колебания, это может указывать на проблемы с подачей воздуха или топлива.
При ускорении, когда заслонка открывается резко, устройство фиксирует изменения и передает информацию в блок управления. Это позволяет системе адаптировать подачу топлива для достижения максимальной мощности. Неправильная работа может привести к провалам в мощности или увеличенному расходу топлива.
В условиях максимальной нагрузки, например, при обгоне, устройство должно обеспечивать быструю реакцию. Оно фиксирует полное открытие заслонки, что требует мгновенной корректировки подачи топлива. Задержка в передаче данных может вызвать недостаток мощности.
В режиме торможения двигателем, когда заслонка закрывается, устройство также фиксирует это изменение. Это позволяет системе управления снизить подачу топлива, что экономит ресурс и снижает выбросы.
Рекомендуется периодически проверять работоспособность устройства, особенно если наблюдаются изменения в поведении двигателя. Регулярная диагностика поможет избежать серьезных проблем и обеспечит надежную работу силового агрегата.
Типы и конструктивные особенности датчика на ВАЗ 2110
Основные вариации сенсорных компонентов в системе подачи топлива отличаются по конструкции и принципу действия. В большинстве случаев используют однополюсные и двуполюсные модели, каждая из которых реализует контроль положения дроссельной заслонки различными способами.
Одним из популярных видов является резистивный элемент с изменяемым сопротивлением, помещённый в корпус из металла или пластика. Этот модуль подключается к электронному блоку и передает изменение положения заслонки через изменения сопротивления.
Другая конструктивная разновидность включает в себя индуктивные датчики, использующие магнитное поле для определения угла открытия заслонки. Их достоинство – высокая точность и устойчивость к электромагнитным помехам.
Форма и размеры подобных устройств стандартизированы: длина чаще всего составляет 40-50 мм, ширина – 10-15 мм, а толщина – около 10 мм. Корпус защищён от механических воздействий и влаги, что важно при эксплуатации в российских условиях.
| Тип | Принцип действия | Материал корпуса | Особенности конструкции |
|---|---|---|---|
| Резистивный | Изменение сопротивления при перемещении заслонки | Пластик или металл | Простая конструкция, высокая чувствительность |
| Индуктивный | Использование магнитного поля для определения положения | Металл, пластиковый корпус | Высокая точность, устойчивость к помехам |
| Керамический | Изменение емкости или сопротивления на керамическом нагревателе | Керамика, металл | Высокая сопротивляемость вибрациям, износостойкость |
Связь с другими элементами системы впрыска топлива и зажигания
Положение дроссельной заслонки влияет на объем воздуха, поступающего в двигатель. Эта информация напрямую используется контроллером для расчета требуемого состава топливной смеси. Когда заслонка открыта, возрастает поток воздуха – ЭБУ увеличивает подачу топлива через форсунки. При закрытой заслонке подача бензина минимальна.
Электронный блок управления сопоставляет сигнал с положением заслонки и данные от ДМРВ, ДТОЖ, ДАД. Несовпадение показаний приводит к ошибкам в дозировании горючего, что вызывает рывки, нестабильные холостые обороты или увеличенный расход топлива.
Сигнал от устройства положения заслонки участвует в формировании угла опережения зажигания. При резком открытии дросселя угол должен увеличиваться, чтобы обеспечить эффективное сгорание обедненной смеси. Неверные данные от датчика приводят к детонации, потере мощности и перегреву двигателя.
В режиме холостого хода ЭБУ ориентируется на минимальное положение заслонки. Если значения выходят за допустимые пределы, блок управления активирует режим принудительного холостого хода или фиксирует ошибку в системе. Это может проявляться как неустойчивая работа мотора на холостых оборотах или их произвольное изменение.
Устройство положения заслонки взаимодействует с адаптивными алгоритмами регулирования состава смеси. При длительной эксплуатации система корректирует параметры подачи топлива, опираясь на показания лямбда-зонда и положение дроссельной заслонки. Нарушение точности передачи данных исключает возможность корректной адаптации, что приводит к ухудшению динамики и повышенной токсичности выхлопа.
При диагностике целостности цепи питания и сигналов необходимо проверить напряжение на входе и выходе датчика, сопротивление проводки, а также отсутствие окисления контактов. Напряжение питания должно составлять 5 В, а масса – быть стабильной. Отклонения в этих параметрах могут вызывать некорректную работу контроллера и ошибочное поведение системы впрыска.
Сбои в передаче сигнала отслеживаются с помощью диагностического оборудования по кодам P0122, P0123, P2135. Эти ошибки указывают на выход значения за допустимые пределы. Для устранения проблемы необходимо заменить устройство и при необходимости провести калибровку после установки нового узла.
Диагностика и признаки неисправности датчика ДПДЗ на ВАЗ 2110
Для определения работоспособности сенсора холостого хода важно обратить внимание на показатели системы управления двигателем. Первичный симптом – сбои в удержании стабильных оборотов без видимых причин, часто сопровождающиеся нестабильным холостым ходом и глушением мотора при повышенных нагрузках.
При подключении сканера к бортовой диагностике можно зафиксировать ошибочные коды, указывающие на проблемы с сигнализацией сигнала с датчика или аномальные значения сопротивления в цепи. Например, коды типа P0505 свидетельствуют о сбое в системе регулировки оборотов через датчик холостого хода.
При замене или диагностике стоит оценить характер работы клапанов подачи воздуха – неровная работа или задержки. Обычно, при неисправности электросенсора, обороты не стабилизируются даже после прогрева двигателя или проведенной адаптации ЕХ-камеры.
| Критерий | Характеристика |
|---|---|
| Обрыв цепи | Резкое падение или отсутствие сигнала на приборной панели, двигатель глохнет |
| Короткое замыкание | Постоянное повышение оборотов, отслеживание ошибочных кодов по реакции блока управления |
| Окисление контактов | Машина работает с рывками, отсутствует стабильность в работе механизма регулировки холостого хода |
| Деформация корпуса | Физические повреждения, которые могут изменить чувствительность или точность сигналов |
Появление ошибок в блоке управления (Ошибка P0340/P0341)
Ошибки P0340 и P0341 указывают на проблемы с системой управления двигателем, связанные с сигналами от датчика положения распредвала. Эти коды могут возникать из-за различных факторов, включая неисправности в проводке, плохие соединения или сам датчик.
Ошибка P0340 сигнализирует о том, что блок управления не получает сигнал от датчика, что может быть вызвано обрывом проводов или коротким замыканием. Важно проверить целостность проводки и соединений, чтобы исключить механические повреждения.
Ошибка P0341 указывает на неправильный сигнал, который может быть вызван неисправностью самого устройства или его неправильной установкой. В этом случае стоит проверить, правильно ли установлен элемент и нет ли загрязнений на его контактах.
Для диагностики рекомендуется использовать сканер, который поможет точно определить наличие ошибок и их причины. Если ошибки повторяются, стоит провести более глубокую проверку системы, включая тестирование напряжения и сопротивления на выходе датчика.
При обнаружении проблем с этими кодами, необходимо заменить неисправные компоненты. После замены важно сбросить коды ошибок в блоке управления, чтобы убедиться в устранении проблемы. Регулярное обслуживание и проверка системы управления двигателем помогут избежать появления подобных ошибок в будущем.
Двигатель работает неровно, плавают обороты
Нестабильная работа мотора на холостых оборотах – частая причина обращения в автосервис. В ряде случаев источником становится сенсор положения дроссельной заслонки. Его выход из строя приводит к неверной интерпретации положения заслонки электронным блоком управления, что отражается на подаче топлива и угле зажигания.
Если силовой агрегат «троит», обороты «скачут» или не держатся на одном уровне, первым делом проверяется этот элемент. Его поломка проявляется через нестабильные обороты на холостом ходу, резкие скачки или просадки оборотов при сбросе газа, а также увеличенный расход топлива. Также возможны рывки при разгоне и самопроизвольная остановка двигателя во время движения или на холостых.
Для определения неисправности используется мультиметр. Сопротивление на контактах должно изменяться плавно при повороте заслонки. Резкие перепады или обрывы указывают на утрату функциональности. Также нужно обратить внимание на чистоту контактов и состояние дорожек – загрязнение или механические повреждения мешают корректной работе.
При подтверждении неисправности требуется заменить устройство. Узел установлен на корпусе заслонки и крепится двумя винтами. Перед снятием отключают питание и снимают разъём. Новый узел ставят в обратной последовательности. После установки желательно провести калибровку, особенно если используется нештатный аналог.
Нестабильные обороты могут возникать и по другим причинам: загрязнённые форсунки, неисправный регулятор холостого хода, течь во впускном коллекторе или сбои в работе инжектора. Однако нестабильная работа мотора в совокупности с ошибками в блоке управления чаще указывает именно на сенсор заслонки.
Повышенный расход топлива и сбои в запуске
Неправильная работа узла контроля положения дроссельной заслонки приводит к нарушению подачи топлива и воздуха, что вызывает перерасход горючего и затруднения при запуске мотора. При сбоях в передаче сигнала блок управления получает некорректные данные, из-за чего смесь становится слишком обогащённой или бедной.
- Из-за неверного угла открытия дросселя ЭБУ увеличивает подачу топлива, что повышает расход на 10-15% даже при спокойном режиме езды.
- Запуск двигателя ухудшается, поскольку стартовый состав смеси не соответствует необходимым параметрам, что проявляется в затяжном проворачивании коленвала и частых попытках запуска.
- В холодное время года проблемы усиливаются: при температуре ниже +5°C вероятность сбоев возрастает, так как контроллер не получает точных данных о положении заслонки для перехода на обогащённую смесь.
- Нестабильные обороты холостого хода и рывки при наборе скорости указывают на неправильную работу узла, контролирующего положение заслонки.
Для выявления проблемы рекомендуется проверить сопротивление потенциометра по технической документации и выполнить диагностику с помощью мультиметра или сканера. При обнаружении отклонений от нормы стоит заменить контролирующее устройство на оригинальную или качественную аналоговую деталь.
Регулярная проверка состояния узла позволит сохранить оптимальный расход топлива и исключить затруднения при запуске мотора.
Влияние температуры и условий эксплуатации на работу датчика
Колебания ambient температур оказывают заметное воздействие на функционирование сенсорных элементов систем управления двигателем. Повышенные температуры, особенно в условиях интенсивной эксплуатации или в жарких климатах, могут привести к ускоренному износу изоляционных материалов и контактов, что вызывает снижение точности показаний. В таких случаях наблюдается увеличение погрешностей в работе устройства, что отражается на правильности подачи сигнала для корректировки работы двигателя.
При низких температурах структура керамических элементов или чувствительных пленок становится хрупкой, что повышает риск механических повреждений при скоростной работе или резких перепадах температур. В результате появляется риск возникновения ложных срабатываний или полномасштабных сбоев, особенно в регионах с суровыми зимами. Это требует регулярной проверки герметичности корпуса и отсутствия механических трещин.
В условиях пыли, влаги и агрессивных веществ окружающей среды ухудшается контактная стабильность и сопротивление изоляции внутри сенсора, что вызывает шумовые помехи и временные сбои. Для предотвращения таких ситуаций рекомендуется использование защитных крышек и проверка состояния уплотнений.
Рациональное обслуживание предусматривает регулярный контроль температуры рабочей зоны, вымывание корпуса от загрязнений и применение термоусадочных трубок или герметизирующих составов. В экстремальных случаях возможно подключение дополнительной системы охлаждения или обогрева для стабилизации условий эксплуатации и сохранения гарантированной точности на протяжении всего срока службы.
Методы тестирования и проверка датчика на практике
Равномерное изменение показаний при повороте оси – важный критерий исправности. Если наблюдаются скачки, провалы или обрыв сигнала на определённых участках, это указывает на износ резистивного слоя. Также стоит проверить напряжение на сигнальном проводе относительно массы. В рабочем состоянии оно должно плавно изменяться от 0.5 В до 4.0–4.5 В при изменении положения заслонки.

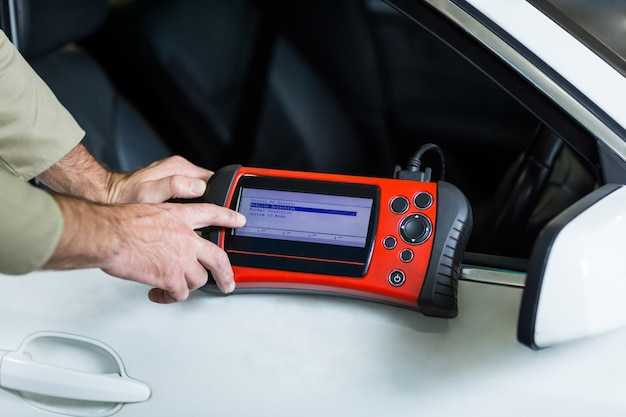

Если есть доступ к сканеру или адаптеру OBD-II, можно просмотреть параметры в реальном времени. Значение угла открытия должно точно соответствовать физическому положению заслонки. Расхождение более чем на 5–7% требует диагностики или замены устройства. Дополнительно проверьте надёжность контактов и отсутствие окисления на разъёме. Питание и масса должны быть стабильными, без просадок напряжения.
При подозрении на некорректную работу стоит временно отключить разъём и проверить режим холостого хода. Если двигатель начинает работать устойчивее, это может говорить о ложных сигналах с контроллера. В ряде случаев помогает чистка контактных поверхностей, но при сильном износе эффективным решением остаётся только установка нового узла.
