Прием радиосигнала в автомобилях линейки «Жигули» осуществляется с помощью несложного, но требующего внимания устройства, которое за десятилетия своей эксплуатации зарекомендовало себя как надежное и простое в обслуживании. При грамотном подходе этот элемент системы обеспечивает стабильное воспроизведение сигналов в диапазонах MW и FM. Конструкция включает телескопический улавливатель волн и внутренний усилитель, скрытый за пластиковыми элементами панели. Длина рабочего элемента – от 70 до 105 см в выдвинутом состоянии, что соответствует длине волны FM-диапазона.
Подключение к штатному усилителю реализуется через коаксиальный провод с сопротивлением 75 Ом, одна жила которого передает сигнал, а вторая играет роль экрана. Питание подается через разъем тюльпан с напряжением 12 В, что соответствует бортовой сети. В моделях комплектации люкс часто используется внешний усилитель и активная антенна – последние требуют питания по отдельному проводу (+5 В). Важно понимать, что при подключении нового устройства нужно проверить целостность проводников мультиметром, особенно экранирующий слой, подверженный перетиранию из-за вибрации кузова.
Часто после замены или модернизации элемента пользователи сталкиваются с помехами. Причиной становятся неправильно подключенные клеммы или отсутствие заземления. Масса должна быть подключена к точке, свободной от лакокрасочного покрытия – например, напрямую к каркасу кузова. Также распространенной ошибкой является использование низкокачественных удлинителей, которые вносят собственные шумы. Вместо стандартных проводов применяют РК-50 или аналогичные кабели с медным сердечником и оплеткой из алюминия.
Проверка эффективности настройки проводится при помощи частотомера или прибора SWR, хотя в бытовых условиях достаточно пройтись по диапазону и сравнить уровень шума. Если в дороге слышны помехи от спутниковых систем или городских станций, стоит рассмотреть замену активного устройства на вариант с узкополосным фильтром. Дополнительно стоит избегать прокладки кабеля вдоль высоковольтных коммуникаций – катушек зажигания и генератора – это снижает уровень наводок на 30%. Регулярная очистка разъемов и прокладка конденсата внутри элемента – простые меры, предотвращающие появление ржавчины и окислов.

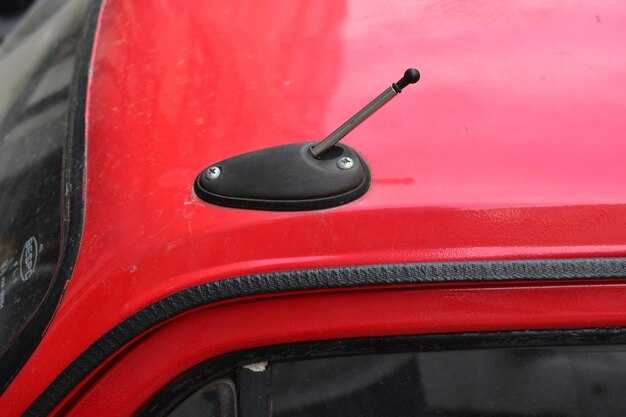

Монтаж антенны на автомобиль ВАЗ 2101
Процесс монтажа устройства для приёма радиосигнала на ВАЗ 2101 требует минимального набора инструментов: крестовая отвёртка, пассатижи, возможно, торцевой ключ на 10. Начинается работа с демонтажа старого элемента, если таковой имеется. Открутите крепление у основания, аккуратно потянув конструкцию вверх, чтобы избежать повреждения проводки.
Новый приёмник вставляется в штатное место – отверстие в левом заднем крыле. Провод проведите внутрь салона через резиновый уплотнитель под багажником. Подключение осуществляется к штатному разъёму, который расположен в том же районе. Убедитесь, что контакт надёжен – слабое соединение приведёт к постоянным помехам и обрывам сигнала.
Крепление основания конструкции выполняется посредством резьбового соединения. Не затягивайте крепёж чрезмерно – корпус устройства хрупкий. Убедитесь, что элемент установлен вертикально – от этого зависит качество приёма. Провод питания должен быть зафиксирован, чтобы он не болтался и не задевал подвижные части кузова.
После установки проверьте работу – включите радио и пройдитесь по диапазонам. Если наблюдается слабый сигнал или постоянные помехи, перепроверьте целостность кабеля и надёжность контактов. Не лишним будет зачистка окисленных участков при необходимости.
Выбор места для установки антенны
Правильное расположение устройства влияет на качество приема сигнала. Оптимальные места для монтажа включают крышу автомобиля, где обеспечивается максимальная высота и минимальные препятствия. Убедитесь, что выбранная область свободна от металлических предметов, которые могут создавать помехи.
Избегайте установки вблизи стекол и пластиковых элементов, так как они могут ослаблять сигнал. Если есть возможность, выбирайте центральные участки крыши, так как это способствует равномерному распределению радиоволн.
Также стоит учитывать угол наклона. Угол в 90 градусов к поверхности земли обеспечивает наилучший прием. Если установка производится на боковой стороне, убедитесь, что она не будет затенена другими объектами, такими как деревья или здания.
При выборе места учитывайте также направление, откуда поступает сигнал. Если вы знаете, где расположены передатчики, старайтесь направить устройство в их сторону для улучшения качества связи.
Не забывайте о возможности использования дополнительных креплений для повышения устойчивости. Это особенно важно в условиях сильного ветра или при движении по неровным дорогам.
Необходимые инструменты и материалы
Для монтажа и обслуживания потребуется набор отверток с плоским и крестовым шлицем, предпочтительно с магнитным наконечником для удобства работы с мелкими деталями. Плоскогубцы со средним размером обеспечивают надежный захват и возможность аккуратного изгиба проводов или креплений.
Для крепления потребуется комплект гаечных ключей, включая размеры 8 мм и 10 мм, наиболее часто встречающиеся на крепежных элементах корпуса и кронштейнов. Также понадобится пассатижи с изоляцией для безопасной работы с электрическими соединениями.
Важным элементом являются изолента и термоусадочные трубки для защиты контактов от влаги и коррозии. Для очистки контактов пригодится спирт или специализированный очиститель электрических соединений, а также мягкая щетка или ватные палочки.
Если планируется замена крепежных элементов, стоит подготовить запас нержавеющих винтов и гаек, устойчивых к вибрациям и коррозии. Для сверления отверстий понадобится дрель с набором сверл диаметром 3-6 мм, соответствующих размерам крепежа.
Для контроля качества сигнала рекомендуется мультиметр с функцией измерения сопротивления и напряжения, что позволит оперативно выявить обрывы и плохие контакты. Дополнительно полезен будет небольшой уровень для проверки правильного положения устройства относительно кузова.
Пошаговая инструкция по установке
Выберите место крепления на крыле или возле лобового стекла с ровной и чистой поверхностью.
Отсоедините старый элемент, открутив крепежный винт с помощью плоской отвертки или ключа на 10 мм.
Очистите основание от грязи и коррозии, используя мелкозернистую наждачную бумагу и обезжириватель.
Установите новый компонент в посадочное место, совместив отверстия для крепежа.
Закрутите фиксатор вручную, затем затяните ключом с моментом около 2 Н·м, чтобы избежать повреждений.
Подключите провод к соответствующему контакту, убедившись в надежности соединения и отсутствии окисления.
Проведите проводку вдоль моторного отсека, закрепив хомутами и избегая контакта с движущимися частями и горячими поверхностями.
Проверьте работу приемника, вращая регулятор громкости и контролируя уровень сигнала.
При необходимости отрегулируйте положение крепежа для максимального качества приема.
Завершите процесс, затянув все крепежные элементы и проверив надежность фиксации.
Проверка качества сигнала после установки
Для оценки уровня приема выполните измерения на частотах, которые чаще всего используются в вашем регионе. Оптимальный диапазон – от 87,5 до 108 МГц для FM и 530–1700 кГц для AM. Используйте портативный радиоприемник с индикатором уровня сигнала или специализированный измеритель.
- Подключите устройство к месту крепления и зафиксируйте показания в нескольких точках салона.
- Сравните уровень сигнала с показателями до монтажа. Улучшение должно составлять не менее 5–7 дБ для уверенного приема.
- Проверьте стабильность приема при движении автомобиля на скорости от 40 до 80 км/ч, чтобы исключить помехи и обрывы.
Обратите внимание на качество звучания: отсутствие шипения и искажений свидетельствует о правильном положении и надежности соединений. В случае обнаружения шума проверьте контакты на окисление и плотность крепления.
- Убедитесь, что корпус приемного устройства заземлен через кузов.
- Проверьте целостность кабеля и отсутствие повреждений изоляции.
- Избегайте прокладки провода рядом с силовыми линиями и электронными блоками, вызывающими наводки.
Для повышения качества сигнала можно провести дополнительную настройку угла наклона и высоты крепления, добиваясь максимального уровня на индикаторе. В городских условиях с плотной застройкой лучше ориентировать конструкцию вертикально на максимальную высоту.
Обслуживание и выбор антенны
Для обеспечения стабильного приема сигнала необходимо регулярно проверять состояние устройства. Важно следить за целостностью кабелей и разъемов. При обнаружении повреждений следует заменить их, чтобы избежать ухудшения качества связи.
При выборе устройства стоит учитывать его тип и характеристики. Модели с высоким коэффициентом усиления обеспечивают лучший прием на больших расстояниях. Однако они могут быть более чувствительными к помехам. Для городских условий подойдут устройства с меньшим усилением, которые лучше справляются с интерференцией.
Обратите внимание на диапазон частот. Устройства, поддерживающие широкий диапазон, обеспечивают большую гибкость в использовании. Также стоит учитывать конструкцию: модели с поворотными механизмами позволяют настраивать направление приема, что может значительно улучшить качество сигнала.
Регулярная чистка устройства от пыли и грязи поможет поддерживать его в рабочем состоянии. Используйте мягкую ткань и избегайте агрессивных химикатов. Важно также проверять крепления и фиксировать их при необходимости, чтобы избежать случайных повреждений.
При выборе стоит учитывать отзывы пользователей и рекомендации специалистов. Это поможет избежать распространенных ошибок и выбрать наиболее подходящее устройство для конкретных условий эксплуатации.
Регулярные проверки и уход за антенной
Следующий этап – очистка. Пыль и грязь могут негативно сказаться на качестве сигнала. Используйте мягкую ткань для удаления загрязнений с поверхности. Важно избегать агрессивных химикатов, которые могут повредить материалы.
Проверка соединений также играет ключевую роль. Убедитесь, что все контакты надежно закреплены. Ослабленные соединения могут привести к ухудшению приема. При необходимости подтяните крепежные элементы.
Регулярно проверяйте настройки устройства. Иногда изменения в окружающей среде могут требовать корректировки. Используйте специальные инструменты для измерения уровня сигнала и при необходимости перенастраивайте оборудование.
Не забывайте о сезонных проверках. Изменения погоды могут повлиять на работу устройства. Зимой следите за наледью, а летом – за растительностью, которая может блокировать сигнал.
Ведение журнала проверок поможет отслеживать состояние устройства и выявлять потенциальные проблемы на ранних стадиях. Записывайте даты, проведенные работы и результаты измерений.
Как выбрать антенну для Ваз 2101
Для корректного приема радиосигналов следует учитывать несколько технических параметров и конструктивных особенностей устройства.
- Тип конструкции: выдвижные модели обеспечивают лучший прием на дальних расстояниях, но требуют регулярного ухода и аккуратного обращения. Штыревые варианты проще в эксплуатации и менее подвержены повреждениям.
- Длина элемента: оптимальная длина – около 70-75 см, что соответствует диапазону УКВ-диапазона, используемого в автомобильном радиовещании. Более короткие уменьшают чувствительность, длинные – повышают риск механических повреждений.
- Материал изготовления:
- Тип крепления: важно, чтобы монтажный узел был совместим с посадочным местом на кузове без необходимости дополнительной доработки. Популярны винтовые и магнитные крепления, второй вариант удобен для временного использования.
- Коэффициент усиления: для стандартных условий городской или приг
Сравнение различных типов антенн
Классические резонаторные устройства отличаются высокой чувствительностью при приёме сигналов с близкой дистанции, однако их эффективность снижается при удалённых передачах. Окружающее пространство оказывает влияние на уровень приёмного сигнала, что делает их менее подходящими для дальнего диапазона.
Двухполюсные модели обеспечивают баланс между дальностью и стабильностью сигнала. Их конструкция включает два радиационных элемента, что способствует усилению мощности приёмных волн и уменьшает помехи от посторонних источников.
Магнитные системы отличаются простотой установки и низким уровнем отказов. Благодаря наличию магнитной базы, закрепление такого приспособления на корпусе автомобиля происходит быстро и без необходимости сверления отверстий. Эти решения лучше всего подходят для временного использования или при постоянных перемещениях между разными местностями.
В таблице представлено сравнение характеристик наиболее распространённых вариантов:
Тип Дальность приёма Уровень помех Простота установки Стоимость Резонаторные Высокая, на короткую дистанцию Высокий уровень, чувствительны к мешающим факторам Средняя, требует настройки Низкая до средней Двухполюсные Средняя, на среднюю дистанцию Низкий уровень помех благодаря экранированию Средняя, требует монтажа на крышу или боковую поверхность Средняя Магнитные Средняя, в редких случаях на длительнее Низкий уровень, защищённость от внешних вибраций Высокая, быстрое крепление любым магнитом Низкая Советы по улучшению приема сигнала
Для повышения качества приема радио волн рекомендуется использовать удлинитель с медным проводом толщиной не менее 1,5 мм?, длиной не более 50 см. Избыточная длина провода вызывает затухание сигнала и ухудшает чувствительность.
Оптимальное расположение приемного устройства – максимально высоко, вне зоны металлических перекрытий и крыш. Установка на крыше автомобиля или на внешней части кузова минимизирует влияние помех от двигателя и электрооборудования.
Регулярная очистка контактов и разъемов от окислов увеличивает стабильность соединения. Для обработки применяйте специальные средства для металлов с антиокислительными свойствами.
Использование согласующих трансформаторов или антенн со встроенным усилителем сигнала оправдано при удаленности от передатчиков более 30 км. Усилитель должен иметь низкий уровень шума (не выше 1 дБ) и питание через коаксиальный кабель.
Проверка и замена поврежденных кабелей с поврежденной изоляцией или перегибами предотвращает потерю сигнала. Рекомендуется использовать экранированный коаксиальный кабель с волновым сопротивлением 50 Ом.
Избегайте
